Jac CDD 15-25 УТ-00009318 [46/80] Снятие кожуха
![Jac CDD 15-16 (compact) [46/80] Снятие кожуха](/views2/1883774/page46/bg2e.png)
46-74
Снятие кожуха

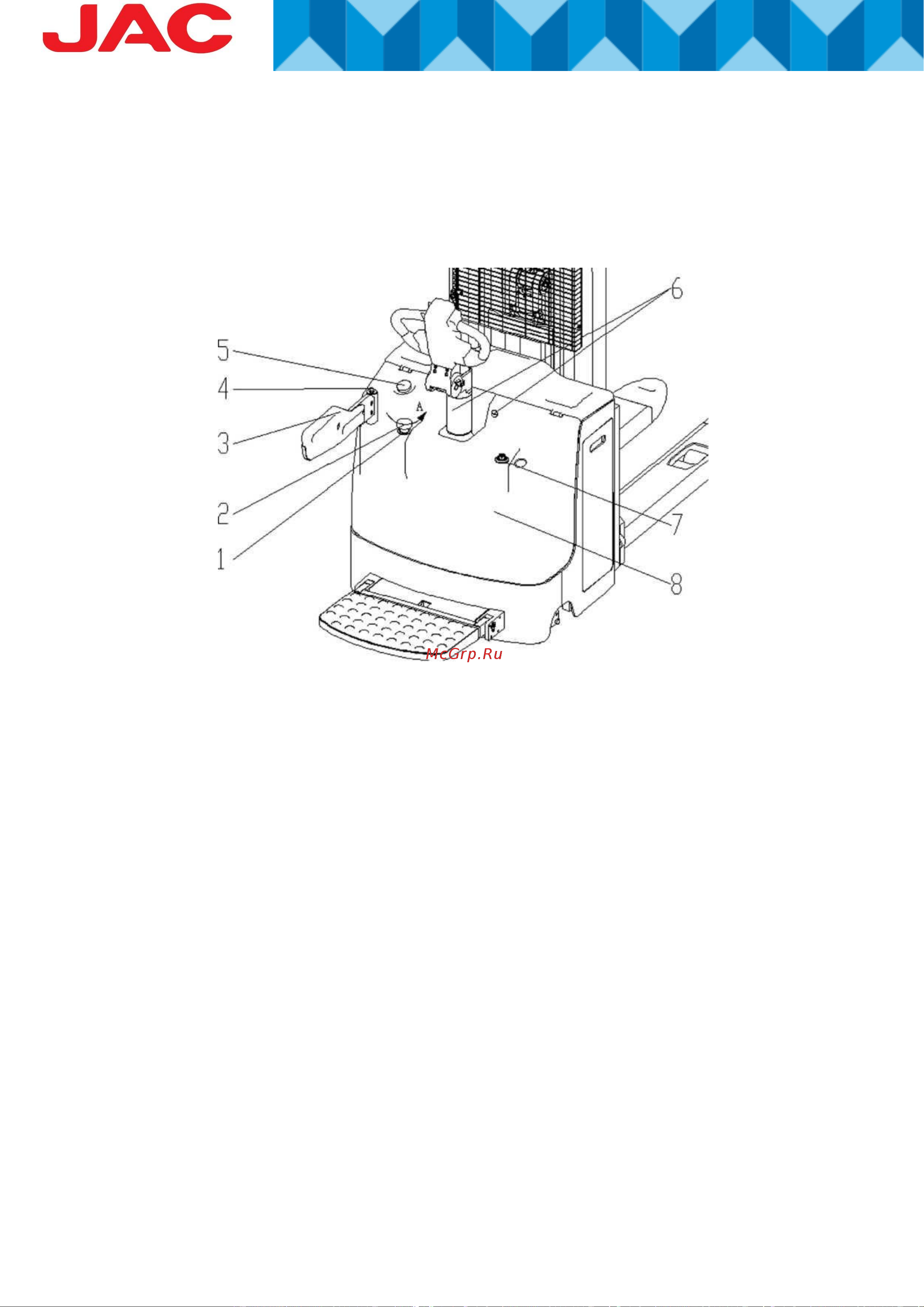

Снятие защитного кожуха должно производиться только квалифицированными техниками.
1. Выключите штабелер и выполните операции по предварительному тех. обслуживанию.
2. Отсоедините кнопку аварийного отключения (2), поворачивая ее в направлении «А», и
снимите резиновую втулку.
3. Открутите винты (4) на поручне, снимите левый и правый поручень (3).
4. Снимите резиновую втулку (7).
5. Открутите винты (6).
6. Снимите кожух (8). Будьте осторожны с электрическими проводами, соединяющимися с
замковым выключателем и счетчиком моточасов (5).
7. Закрепите кожух (8) , выполнив приведенные выше операции в обратном порядке.
Убедитесь, что кнопка аварийного выключения (2) функционирует нормально.
