Положение «1» - положение торможения.
В этом положении функция перемещения заблокирована и работает стояночный тормоз.
Не используйте этот режим в качестве основной тормозной системы.
Положение «2» - рабочее положение.
В этом положении оператор может передвигаться на штабелере и управлять вилами.
Положение «3» - положение торможения.
В этом положении перемещение отключено и работает стояночный тормоз.
Не используйте этот режим в качестве основной тормозной системы.
В положениях «1» и «3» функция подъема вил заблокирована. Движение штабелера
невозможно.
Отпущенная ручка автоматически возвращается в положение «3».

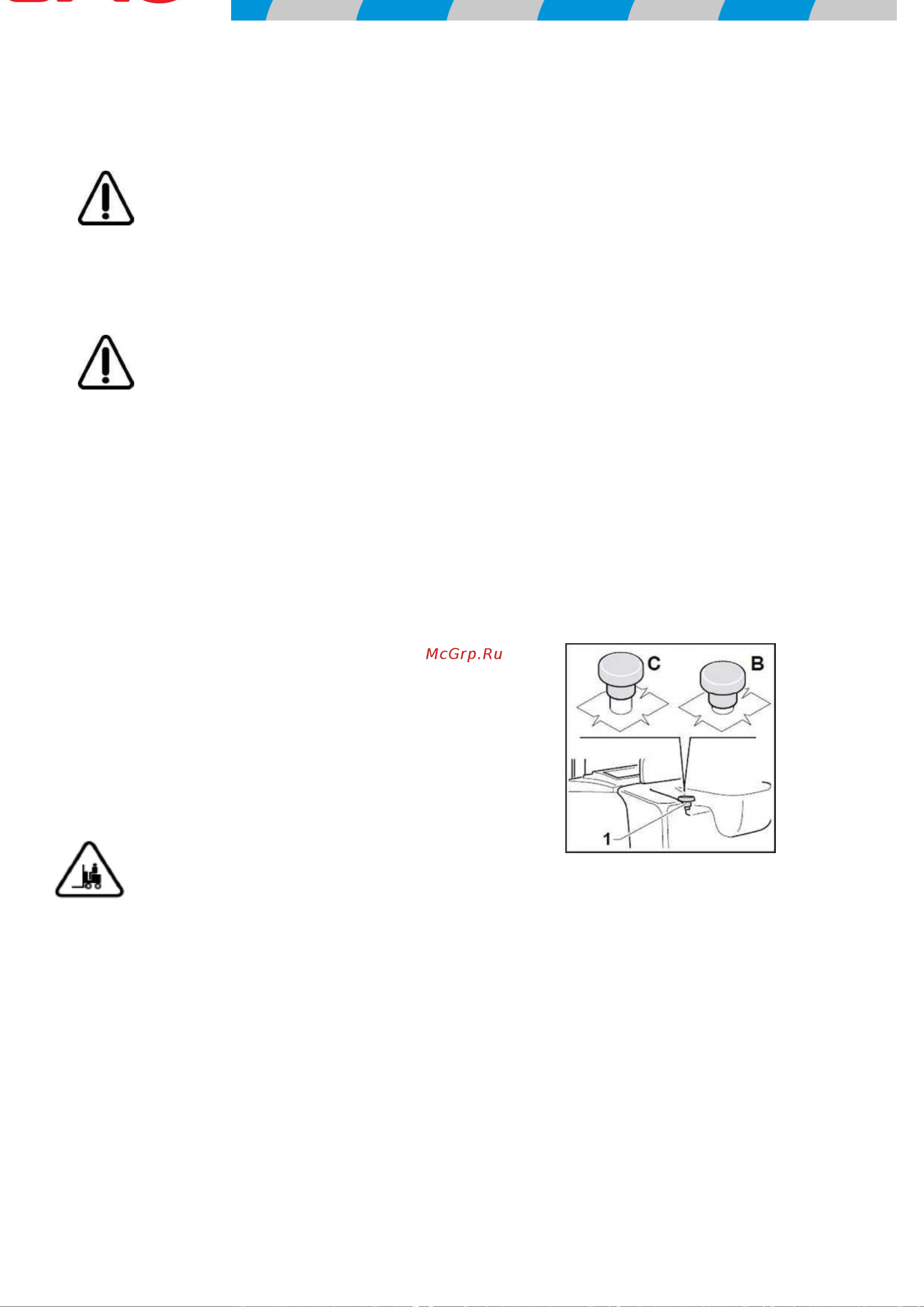

Панель управления
Кнопка аварийного выключения
Нажмите кнопку аварийного выключения (1) (положение «B»),
чтобы отключить питание штабелера от АКБ.
Чтобы привести штабелер обратно в рабочее состояние,
устраните причины чрезвычайной остановки и совершите
следующие действия:
• Отпустите ручку управления в исходное положение.
• Верните аварийную кнопку (1) в исходное положение
(положение «C»), потянув ее вверх.
Эта кнопка должна использоваться только в случае крайней необходимости; частое
использование этой кнопки может привести к сбоям в работе системы.
