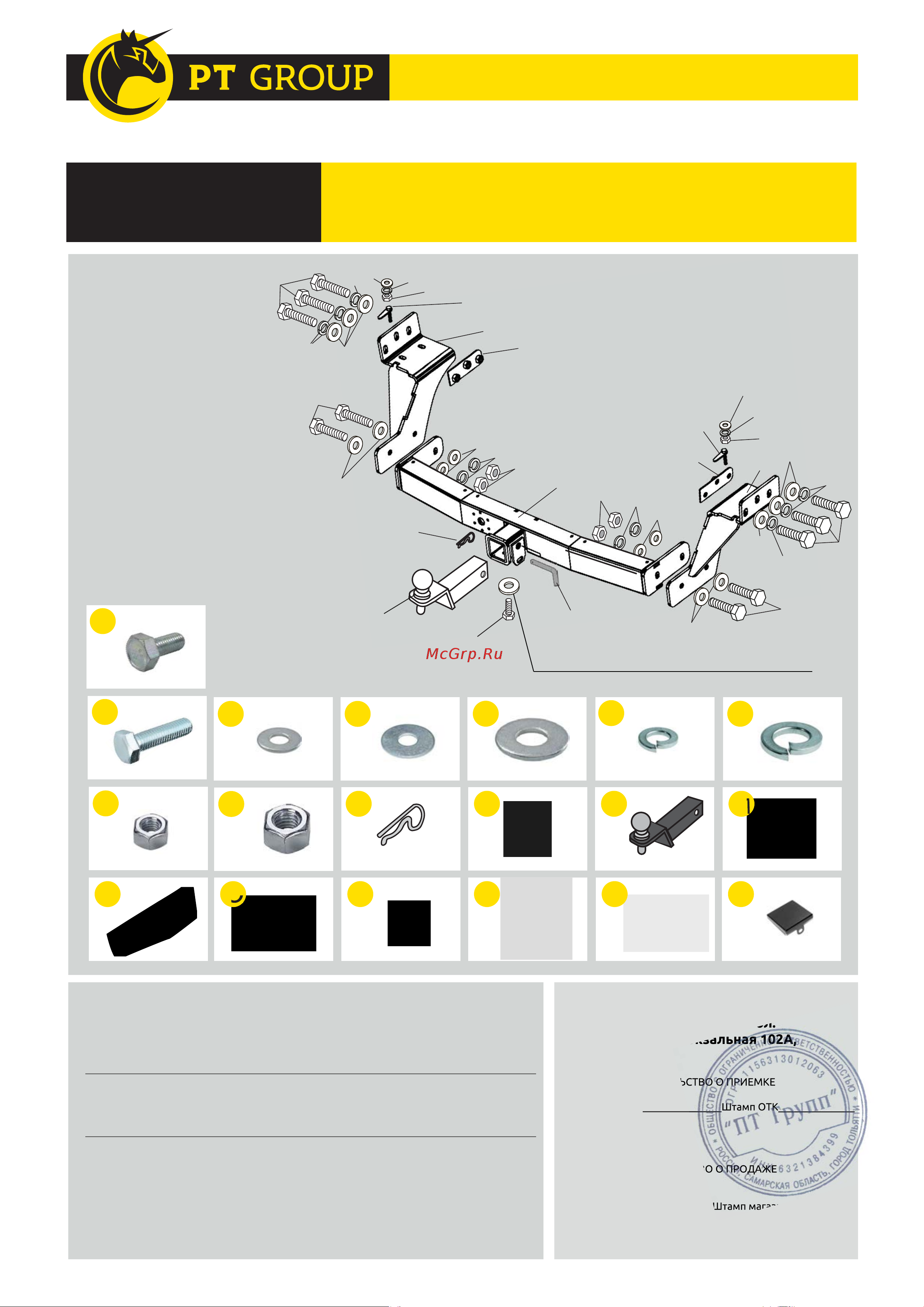

KIA
Seltos 2020 -
Тягово-сцепное устройство
(ТСУ) съемный квадрат. Арт. 06071502
Комплектация
A) Болт М10х20 -- 1 шт.
B) Болт М12х40х1,25 -- 10 шт.
C) Шайба 8 -- 2 шт.
D) Шайба 10 увеличенная -- 1 шт.
E) Шайба 12 -- 14 шт.
F) Шайба 8 пружинная -- 2 шт.
G) Шайба 12 пружинная -- 10 шт.
H) Гайка М8 -- 2 шт.
I) Гайка М12х1,25 -- 4 шт.
J) Шплинт игольчатый -- 1 шт.
K) Палец гнутый -- 1 шт.
L) Съемный шар в сборе -- 1 шт.
M) Закладная пластина правая -- 1 шт.
N) Закладная пластина левая -- 1 шт.
O) Закладная шпилька М8 правая -- 1 шт.
P) Закладная шпилька М8 левая -- 1 шт.
Q) Кронштейн боковой левый и правый-- 2 шт.
R) Кронштейн сварной -- 1 шт.
S) Заглушка приемного отверстия -- 1 шт.
Требуемые инструменты
A) Ключ рожковый на 19 мм;
B) Ключ трещотка на 19 мм;
C) Ключ на 17 мм;
D) Ключ на 13 мм;
E) Ключ на 38 мм.
K
J
C D
I
G
H
B
A
F
Паспорт изделия
Изделие изготовлено из стали • Сцепка и расцепка прицепа к ТС возможна одним человеком, без применения специальных
инструментов • Конструкция изделия обеспечивает выполнение сохранности характеристик и функционирование после замены
изнашивающихся деталей. Изнашиваемые детали взаимозаменяемы • Ограничения на использование механического сцепного
устройства и его элементов см. в данной инструкции • Усиление зоны крепления при установке изделия на ТС не требуется
При установке изделия на автомобиль шаровый наконечник не ухудшает видимость и не закрывает задний номерной знак.
Габаритные размеры изделия: 1159x582x330 мм.
Присоединительные размер: 873 мм.
Высота установки: 420 мм.
Максимальные углы поворота при установке
изделия на ТС составляют:
- в горизонтальной плоскости - 75 град.
- в вертикальной плоскости - 35 град.
Пространственное положение шарового наконечника
регламентировано ГОСТом Р 41.55-2005.
Требования к установке:
- Не устанавливать изделие на другую марку и модель автомобиля;
- Не устанавливать изделие в места не предусмотренные данной
инструкцией;
- Не подвергать изделие сварочным работам;
- Выполнять установку изделия строго руководствуясь данной
инструкцией по установке.
Требования к эксплуатации:
L
- Не вставать на изделие;
- Не использовать изделие в качестве опоры для домкрата;
- Каждые 5 000 км подтягивать соед. элементы изделия;
- На неасфальтированном покрытии грузоподъемность
сокращается в 2 раза а скорость не должна
превышать 30 км/ч.
M
N
O
P
Q
R
S
M
M
O
O
E
L
A
D
- используется только для крепления заглушки
K
J
G
E
I
R
E
G
I
Q
P
N
O
M
H
C
F
Q
B
G
G
E
E
B
E
H
F
C
G
B
G
E
B
E
При установке изделия на ТС расстояние от центра шарового
наконечника до вертикальной плоскости проходящей через
наиболее удаленную назад крайнюю точку оборудования
составляет 90 мм.
Фаркоп не предназначен для установки багажных платформ с
креплением на шар, использовать платформу под американский
квадрат.
ООО «ПТ ГРУПП»
адрес: 445000, Самарская обл.
г. Тольятти, ул. Вокзальная 102А,
строение 1.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Дата упаковки Штамп ОТК_______________
СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Дата продажи______________Штамп магазина____________
адрес: 445000, Самарская обл.
г. Тольятти, ул. Вокзальная 102А,
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Дата продажи______________Штамп магазина____________
Гарантийный срок 12 месяцев с даты розничной продажи.
Сохраняйте гарантийный талон в течении всего гарантийного срока.
ГАРАНТИЙНЫЙ ТАЛОН
