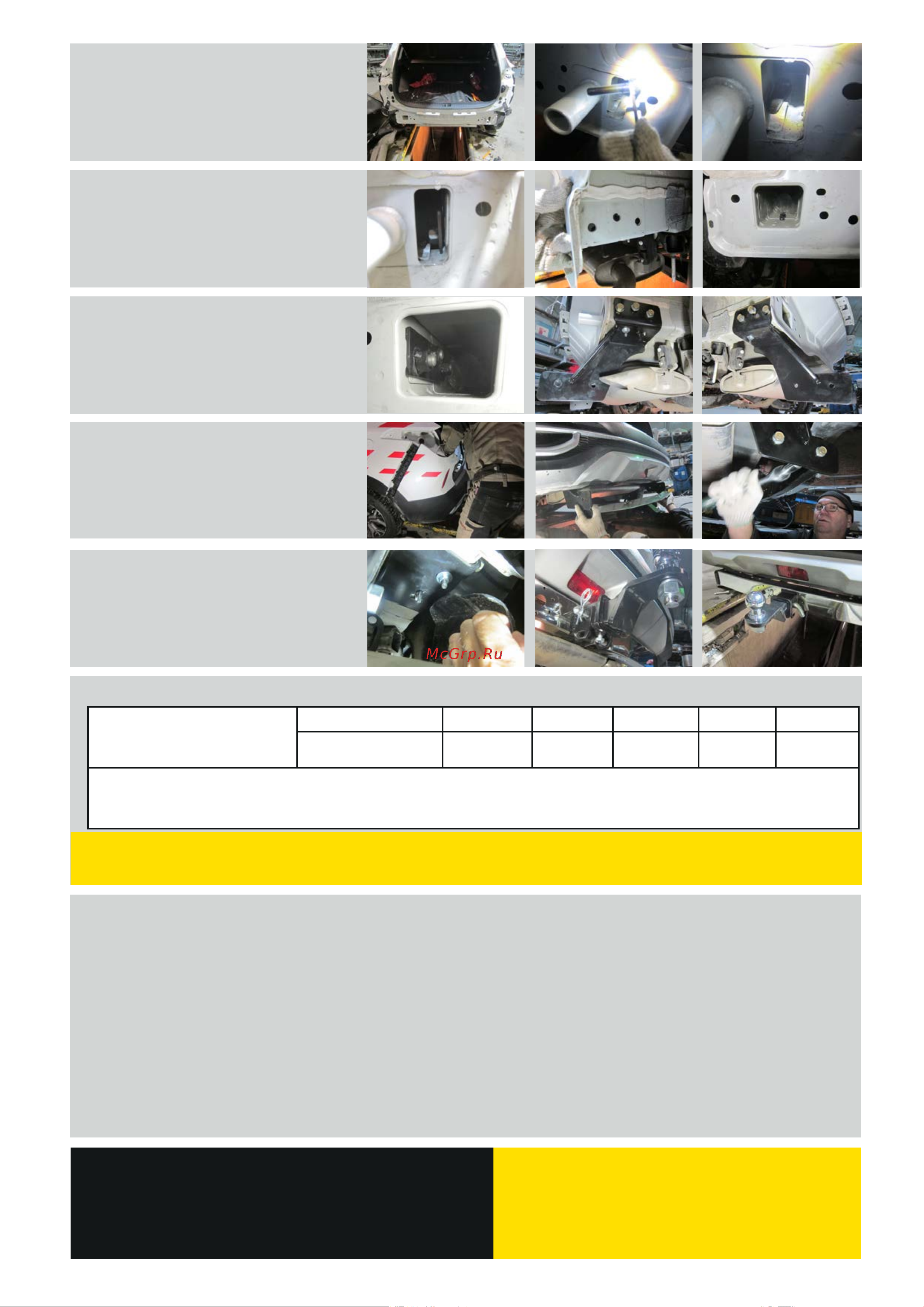

ШАГ 1.

Снимите задний бампер согласно

инструкции по ремонту автомобиля.

В открывшиеся технологические отверстия

вставьте закладные шпильки М8 и пластины

из комплекта поставки. На фото показана

правая закладная шпилька.

ШАГ 2.

Аналогичным образом установите

закладные шпильки М8 и пластины с левой

стороны автомобиля. Убедитесь, что

отверстия в закладных пластинах соосны

с отверстиями в лонжеронах автомобиля.

ШАГ 3.

Установите кронштейны совместив

отверстия в кронштейнах и в лонжеронах,

и с закладными шпильками М8.

Закрепите кронштейны с помощью болтов

М12

х1,25х40

через шайбы и гроверы.

И с помощью

гаек М8 через шайбы 8.

ШАГ 4.

ООО «ПТ ГРУПП»

адрес: г. Тольятти, ул. Вокзальная 102А.

телефон технической службы поддержки

www.ptuning.ru

(звонок по россии бесплатный)

ТТип шара «Е»; ип соединения: шаровый; Диаметр сцепного шара: 50 мм.; Масса комплекта ТСУ 06071502: 24,3 кг.

Тягово-сцепное устройство ( KIA Seltos ) предназначено для сцепки легкового

автомобиля с буксируемым прицепом полной массой до 1500 кг. Скорость автопоезда не должна превышать 80 км/ч.

Рекомендуемая заводом-автопроизводителем масса прицепа 600/1300 кг* (*для прицепа, оборудованного тормозами)

Артикул

06071502

ТСУ

KIA Seltos

D(кH) S(кг) Т(кг)

С(кг)

А(кг)

8,2 80 1890 600/1300* 1500

D= (g*T*A)/(T+A) - горизонтальная сила, действующая между тягачом и прицепом; S - статическая вертикальная нагрузка на шар;

Т- технически допустимая максимальная масса тягача; С - допустимая масса прицепа по данным автопроизводителя (*для прицепа

оборудованного тормозами);

А - максимальная масса прицепа по данным производителя ТСУ.

8 (800) 200 77 92

Установите бампер.

Установите

центральный кронштейн совместив

отверстия центрального кронштейна

и боковых кронштейнов. Соедините их

с помощью болтов М12х1,25х40 гайками

М12х1,25 через шайбы 12 с двух сторон.

Установите съемный шар в сборе и

закрепите

его пальцем гнутым со шплинтом.

Зафиксируйте

съемный шар болтом М10х20

снизу. Затяните съёмный шар с помощью

ключа на 38 мм. Перед установкой фартуков

просверлите в них отверстия под шпильки.

ШАГ 5

Памятка по уходу за деталями из нержавеющей стали.

Продукция компании «ПТ-групп» изготавливается из нержавеющей стали марки AISI 304 и отвечает самым высоким

стандартам сегодняшнего дня.

Детали из нержавеющей стали от аналогов из других металлов выгодно отличает высокая устойчивость стали к

воздействию химических реагентов и повышенная стойкость к образованию ржавчины.

Следуйте правилам по эксплуатации и уходу за деталями из нержавеющей стали, и они прослужат вам долго и надёжно:

Не реже одного раза в месяц полируйте поверхность деталей с применением средств по уходу за нержавеющей сталью;

При полировке избегайте интенсивной полировки отдельных участков деталей, полировка должна быть равномерной;

- Не используйте металлические терки и губки с абразивом для ухода за изделиями;

- Не используйте хлорсодержащие и концентрированные солесодержащие средства по уходу;

- Регулярно убирайте загрязнения с поверхностей деталей;

- Избегайте длительного контакта деталей из нержавеющей стали с изделиями из ржавеющего (черного) металла.

Не реже одного раза в две недели обрабатывайте поверхность деталей средствами по уходу за нержавеющей сталью.

Помните, что залог длительной и беспроблемной эксплуатации – аккуратное и бережное обращение с изделием!
