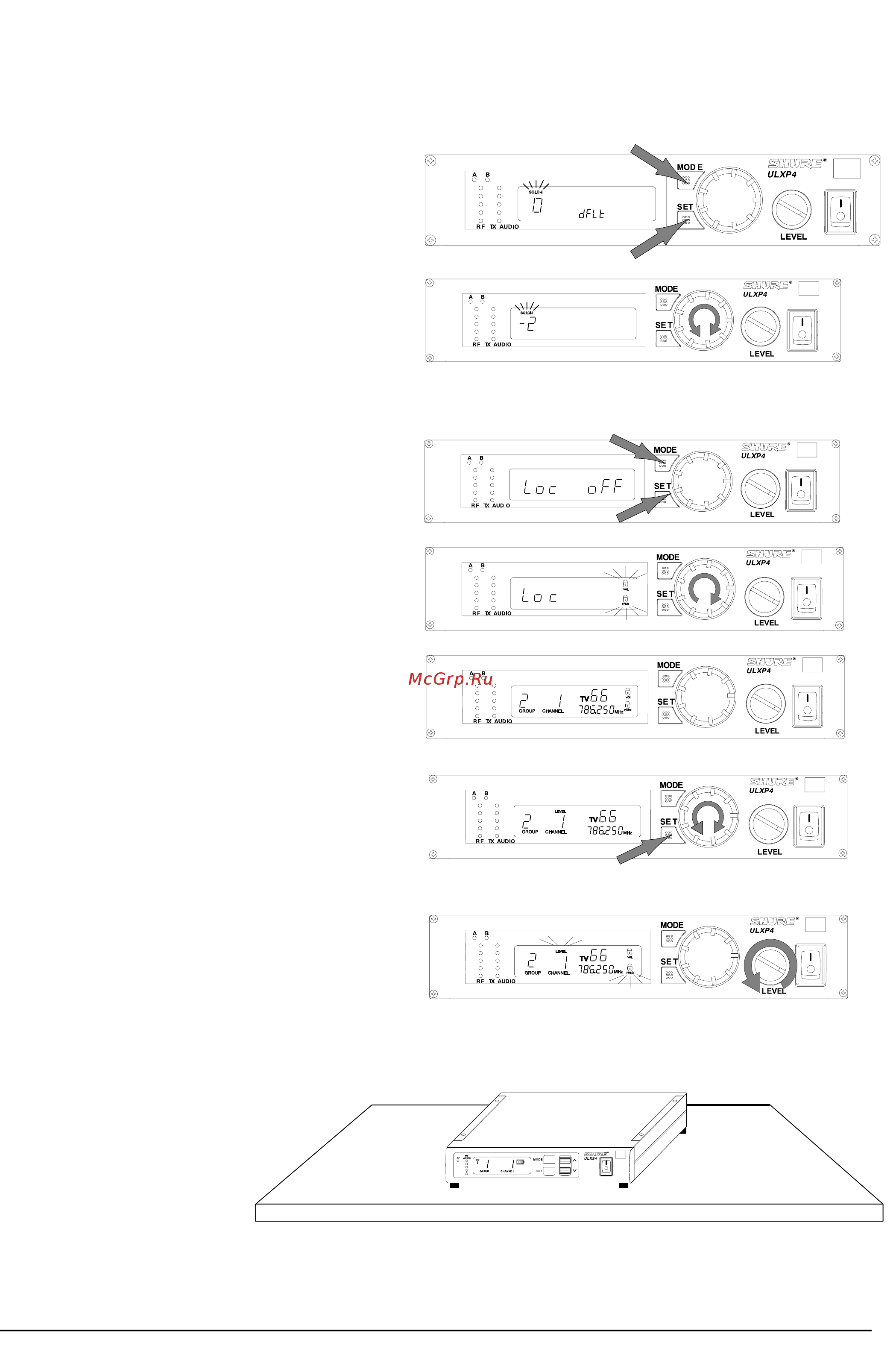

Регулировка режима шумоподавления Squelch Регулятор порога включения шумоподавителя приемника имеет заводскую установку обеспечивающую наилучшие характеристи ки при эксплуатации системы Как правило данный режим не требует дополнительных регулировок Тем не менее при необходи мости имеется возможность установки пользовательских параметров режима шумоподавления для сужения или расширения рабочего диапазона системы Примечание Увеличение порога срабатывания шумоподавителя влечет за собой улучшение качества принимаемого сигнала за счет уменьшения шумов перед мьютированием сигнала В свою очередь снижение порога срабатывания шумоподавителя приводит к ухудшению его качества Для самостоятельной установки порога срабатывания шумоподавителя 1 При нажатом переключателе SET приемника нажмите дважды переключатель MODE На дисплее начнет ми гать строка SOLCH как показано на рисунке 2 Поворотом колеса установите новое значение которое будет отражено на дисплее как показано на рисунке 3 Для введения нового значения порога срабатывания шумоподавителя нажмите переключатель SET и после того как дисплей вернется в исходный режим нажмите переключатель MODE Блокирование установок приемника Предусмотрено блокирование рабочей частоты и выходного уровня сигнала приемника ULXP4 для предотвращения их случайного переключения Для блокирования установок приемника 1 При нажатом переключателе SET приемника нажмите переключатель MODE три раза На дисплее появится строка Loe 2 Поворачивайте колесо управления до тех пор пока одна или обе пиктограммы блокирования на дисплее приемника не начнут мигать как показано на рисунке 3 Нажатием переключателя SET активируйте одну или обе пиктограммы блокирования После этого дисплей вернется в основной режим работы с включенными пик тограммами блокирования Разблокирование установок приемника Для разблокирования частоты и выходного уровня сигна ла приемника при нажатом переключателе SET поверни те колесо управления на 90 влево затем вправо и еще раз влево Пиктограммы блокирования исчезнут с дис плея и режим блокирования будет отключен Примечание Если регулятор уровня выходного сигнала приемника будет установлен в положение обеспечиваю щее более высокое значение то уровень выходного сигна ла останется заблокированном и на дисплее начнет мигать индикатор LEVEL В этом случае вращайте регулятор уров ня сигнала против часовой стрелки до тех пор пока инди катор LEVEL не прекратит мигать После этого уровень вы ходного сигнала приемника будет разблокирован Инсталляция приемника Установка стандартного приемника 1Л_Х54 на столе или другой ровной поверхности Закрепите четыре ножки на каждом углу нижней стороны приемника иЕХЭ4 и установите его на горизонтальной поверх ности как показано на рисунке Примечание Приемник ULXS4 может буть также установлен в рэк с использованием опционального комплекта рэкового крепежа смотри раздел Отдельно приобретаемые комплектующие 12 Shure ULX Руководство пользователя
