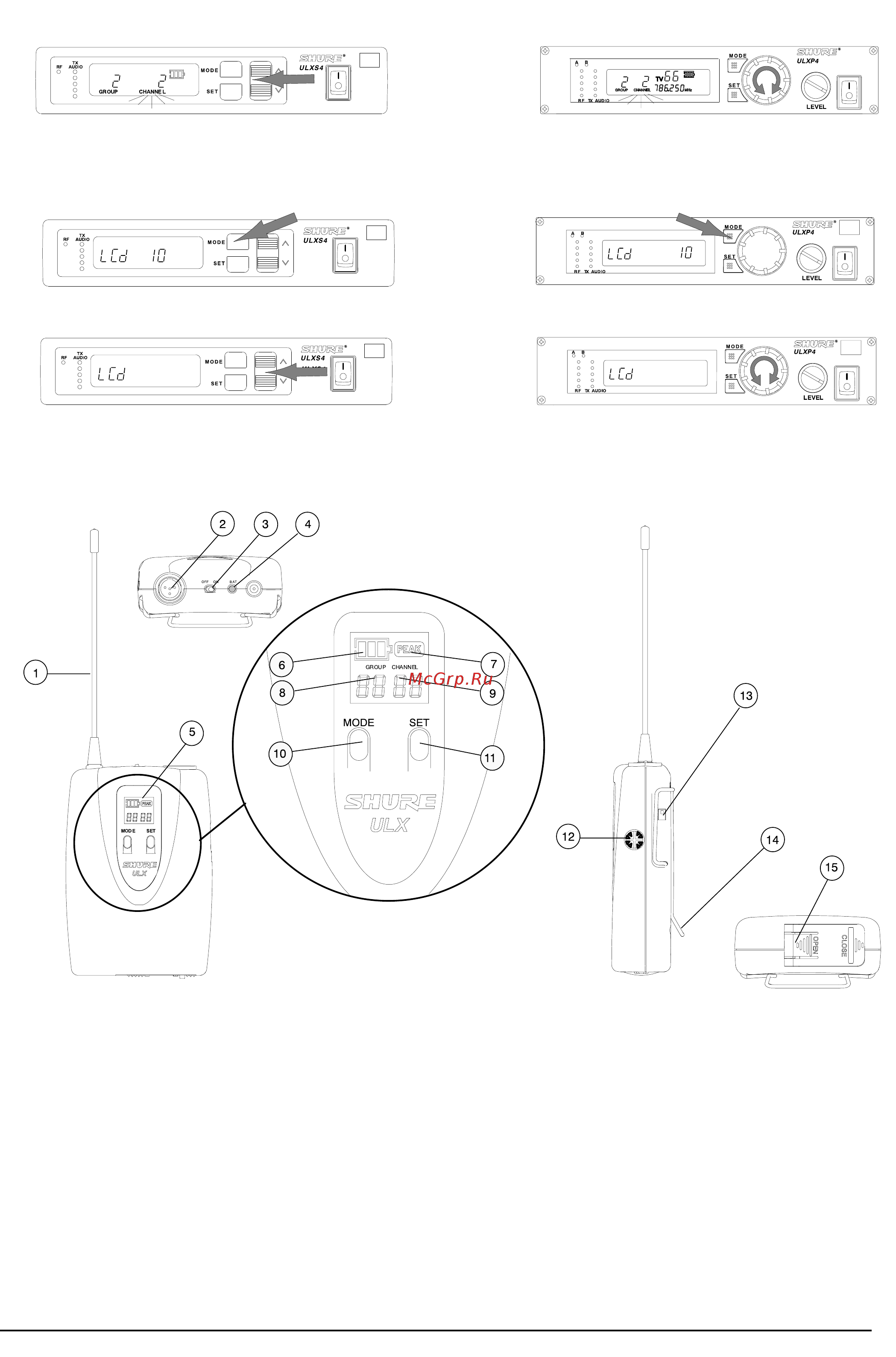

2 Нажмите переключатель л или V 1ЛХ54 или поверните колесо и1_ХР4 На дисплее появится номер нового канала как показа но на рисунке 3 Для сохранения нового канала нажмите переключатель SET Приемник установится в исходный режим Регулировка контраста дисплея 1 Нажмите переключатель MODE и удерживайте его в течение 2 сек На дисплее появиться строка LCd как показано на рисунке 2 Нажатием переключателял или V 1ЛХ54 или поворотом колеса и1_ХР4 установите необходимый контраст дисплея как пока зано на рисунке э ТГГ Lud а 3 Сохраните новую установку нажатием переключателя SET Дисплей установится в исходный режим Для возврата в исходный режим без сохранения новых установок нажмите переключатель MODE Передатчик ULX1 1 Неотсоединяемая 1 4 волновая гибкая антенна 2 Миниатюрный 4 контактный входной разъем TA4F для подключения микрофонных гарнитур микрофонов лавальер и инстру ментальных кабелей 3 Переключатель питания передатчика 4 Индикатор питания работает при включенном питании передатчика Режимы работы индикатора Зеленый цвет достаточное напряжение Красный цвет требуется замена батареи 5 Дисплей 6 Индикатор емкости батареи 7 Строка PEAK появляется в случае перегрузки входа передатчика и остается на дисплее в течение 2 секунд после обнаружения пикового сигнала 8 Индикатор GROUP предназначен для индикации номера рабочей частотной группы 9 Индикатор CHANNEL служит для индикации номера рабочего канала 6 Shure ULX Руководство пользователя
