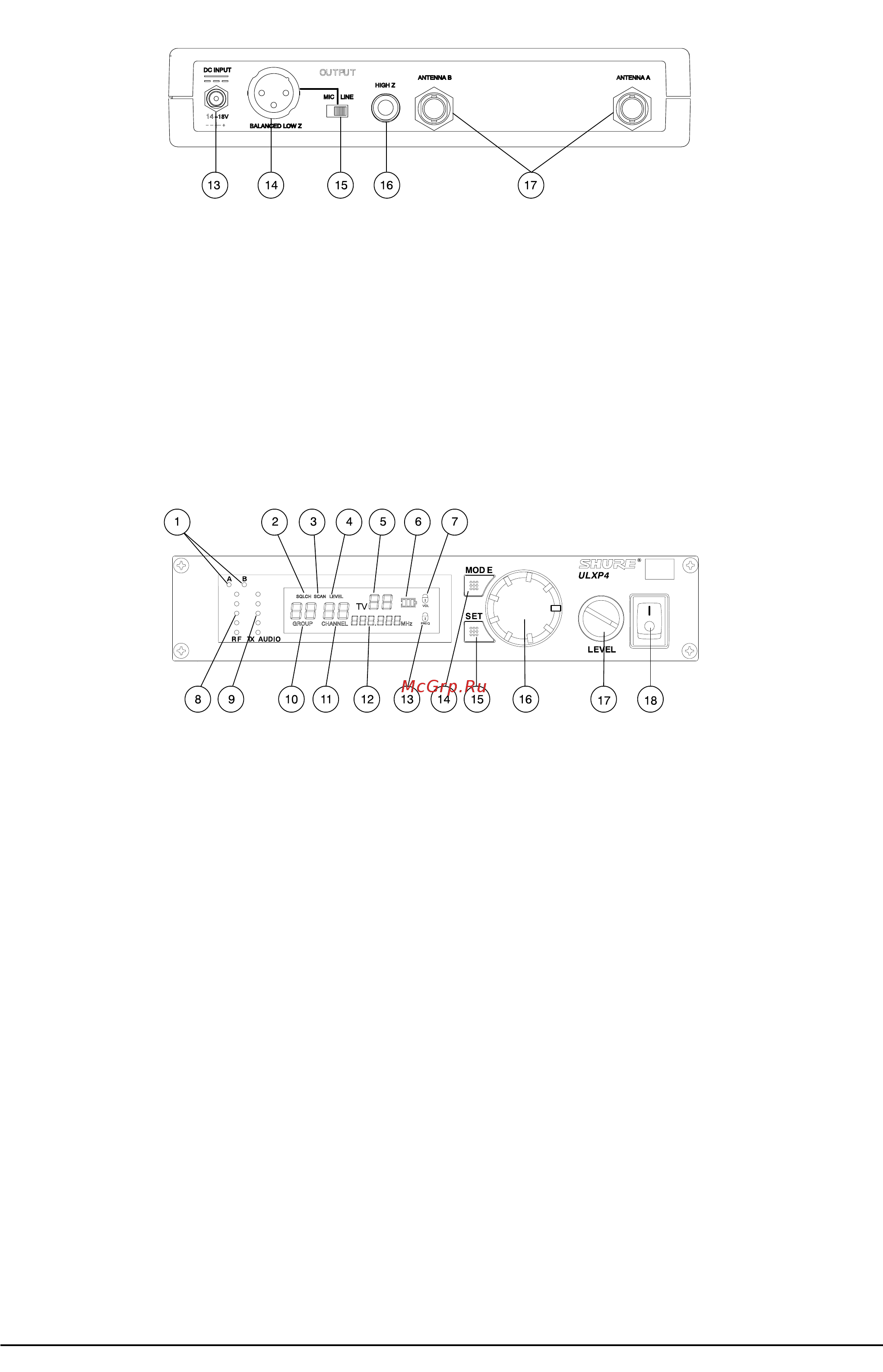

Тыльная сторона 13 Разъем питания для подключения сетевого адаптера или другого подходящего источника постоянного тока напряжением 14 18 В 550 мА минимально Возможно также подключение к выходному разъему питания распределительной антенной системы Shure UA844 14 Разъем BALANCED LOW Z XLR обеспечивает симметричный низкоомный выходной сигнал микрофонного или линейного уровня 15 Переключатель MIC LINE служит для выбора микрофонного 27 dBV или линейного 4 3 dBV уровня выходного сигнала на разъеме BALANCED LOW Z Положение данного переключателя не влияет на уровень несимметричного выходного сигнала на разъеме HIGH Z 1 4 TS 16 Разъем HIGH Z 1 4 TS обеспечивает несимметричный высокоомный выходной дополнительный сигнал 17 Разъемы ANTENNA А и В BNC предназначены для подключения антенн Данные разъемы также обеспечивают напряжение 12 В необходимое для подключения удаленных антенн Профессиональный приемник ULXP4 Фронтальная сторона 1 Индикаторы приемных антенн А и В включаются в соответствии с тем какая антенна принимает наиболее устойчивый радио сигнал 2 Индикатор SQUELCH появляется на дисплее при выборе режима шумоподавления Squelch 3 Индикатор SCAN Indicator появляется на дисплее в режиме поиска свободных частотных групп или каналов 4 Индикатор LEVEL служит для индикации расхождения между позицией регулятора громкости и заблокированным значением уровня громкости 5 Индикатор TV предназначен для индикации номера телевизионного канала UHF диапазона на котором работает беспроводная система только для США 6 Индикатор батареи предназначен для контроля продолжительности работы передатчика 7 Данный индикатор появляется после заблокирования установленного значения уровня громкости 8 Индикатор RF предназначен для индикации уровня принимаемого радиосигнала 9 Индикатор ТХ AUDIO служит для индикации уровня принимаемого аудиосигнала Режимы работы индикатора Зеленый номинальный уровень сигнала Желтый уровень аудиосигнала близок к перегрузке Красный перегрузка 10 Индикатор GROUP предназначен для индикации рабочей частотной группы 11 Индикатор CHANNEL предназначен для индикации номера выбранного частотного канала 12 Данный индикатор служит для индикации выбранной рабочей частоты в мГц 13 Данный индикатор появляется при включении режима блокирования частоты 14 Нажатием переключателя MODE осуществляется переключение режимов меню 15 Переключатель SET служит для сохранения в памяти процессора выбранных установок 16 Вращением данного колеса осуществляется изменение установок трупп каналов параметров шумоподавления а также ска нирование групп или каналов 17 Регулятор LEVEL предназначен для установки уровня выходного сигнала при согласовании со входами подключенного оборудо вания В большинстве ситуаций данный регулятор устанавливается в максимальное положение по часовой стрелке до упора 18 Переключатель питания приемника Shure ULX Руководство пользователя 3
