Pioneer PDP-436 SXE [12/59] Средства управления и индикации

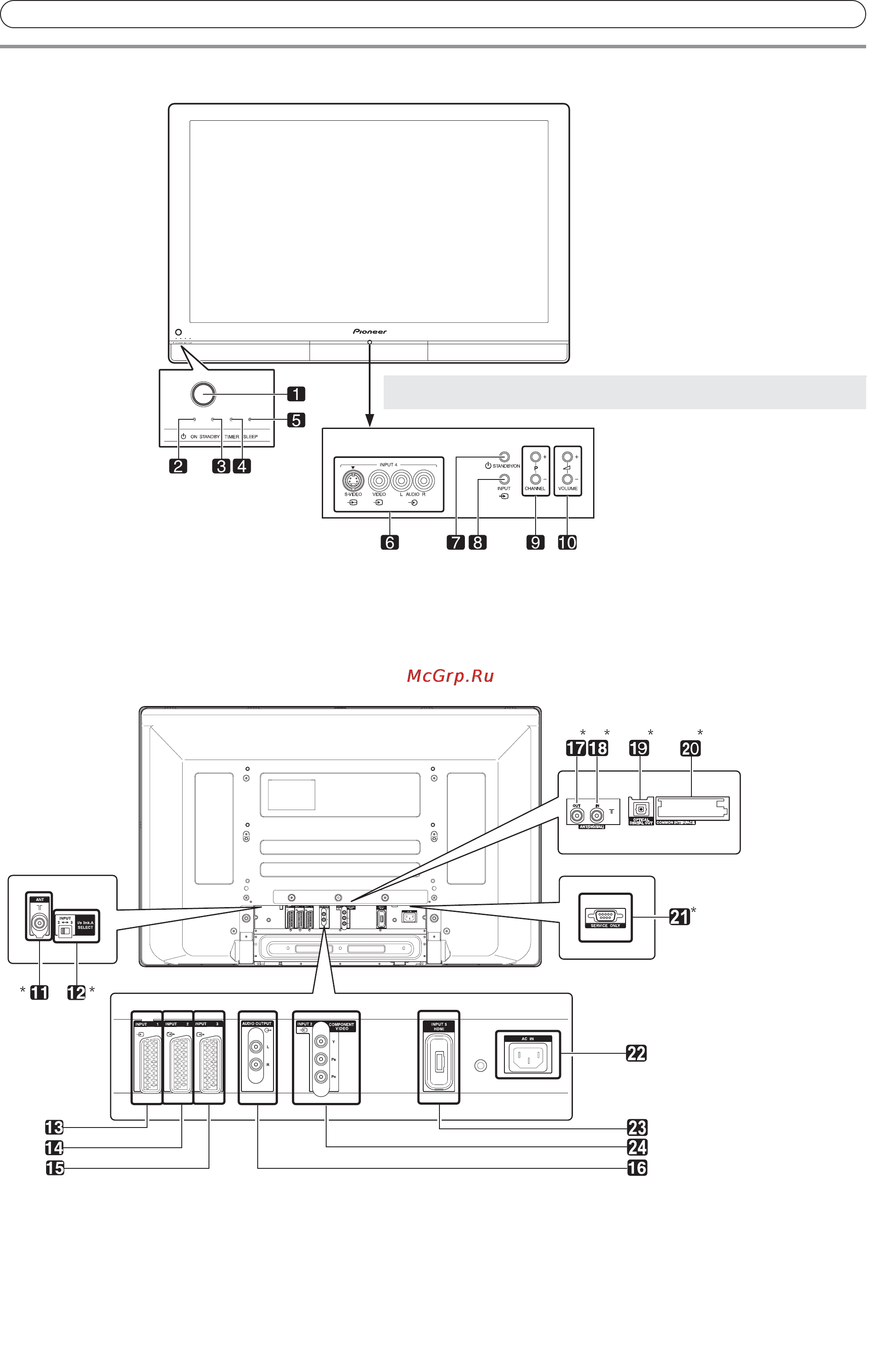

Средства управления и индикации

Для открывания дверцы слегка нажмите на этот участок

(PUSHOPEN [Нажмите, чтобы открыть]).

1 Кнопка POWER [Питание]

2 Индикатор ON [Рабочий режим]

3 Индикатор STANDBY [Режим ожидания]

4 Индикатор TIMER [Таймер]

5 Индикатор SLEEP [Автоматическое выключение в заданное время]

6 Разъемы INPUT 4 [Входы 4]

7 Кнопка STANDBY/ON [Режим ожидания/Рабочий режим]

8 Кнопка INPUT [Вход]

9 Кнопки CHANNEL +/ [Переключение каналов по возрастанию/убыванию]

10 Кнопки VOLUME +/ [Увеличение/уменьшение громкости]

Вид сзади

Компоненты 11, 12, 17, 18, 19, 20

и 21 расположены на верхней стенке

ячейки.

11 Входной разъем ANT [Антенна]

12 Переключатель i/o link.A SELECT [Выбор входного/выходного интерфейса Link.A]

13 Разъем INPUT 1 [Вход 1] (SCART)

14 Разъем INPUT 2 [Вход 2] (SCART)

15 Разъем INPUT 3 [Вход 3] (SCART)

16 Разъемы AUDIO OUTPUT (L/R) [Аудиовыход (Левый/Правый)]

17 Разъем ANT OUT [Антенный выход] (сквозной выход для антенны)

18 Разъем ANT IN [Антенный вход] (вход для антенны цифрового ТВ)

Через этот разъем возможна подача питания.

19 Разъем DIGITAL OUT [Цифровой выход]

20 Слот COMMON INTERFACE [Общий интерфейс]

Для СА!модуля со смарт!картой

21 Разъем RS!232C (используется для заводской настройки)

22 Разъем AC IN [Вход переменного тока]

23 Разъем HDMI [Мультимедийный интерфейс высокого разрешения] (INPUT 3 [Вход 3])

24 Разъемы INPUT 2 [Вход 2] (COMPONENT VIDEO [Компонентные видеовходы]: Y, PB, PR)

Плазменный дисплей

Вид спереди
