Champion GG5000EW (5/5,5кВт OHV 15лс 25л 81кг эл.старт колеса) [14/44] Принцип работы генератора генераторной установки
![Champion GG5000EW (5/5,5кВт OHV 15лс 25л 81кг эл.старт колеса) [14/44] Принцип работы генератора генераторной установки](/views2/1916861/page14/bge.png)
14

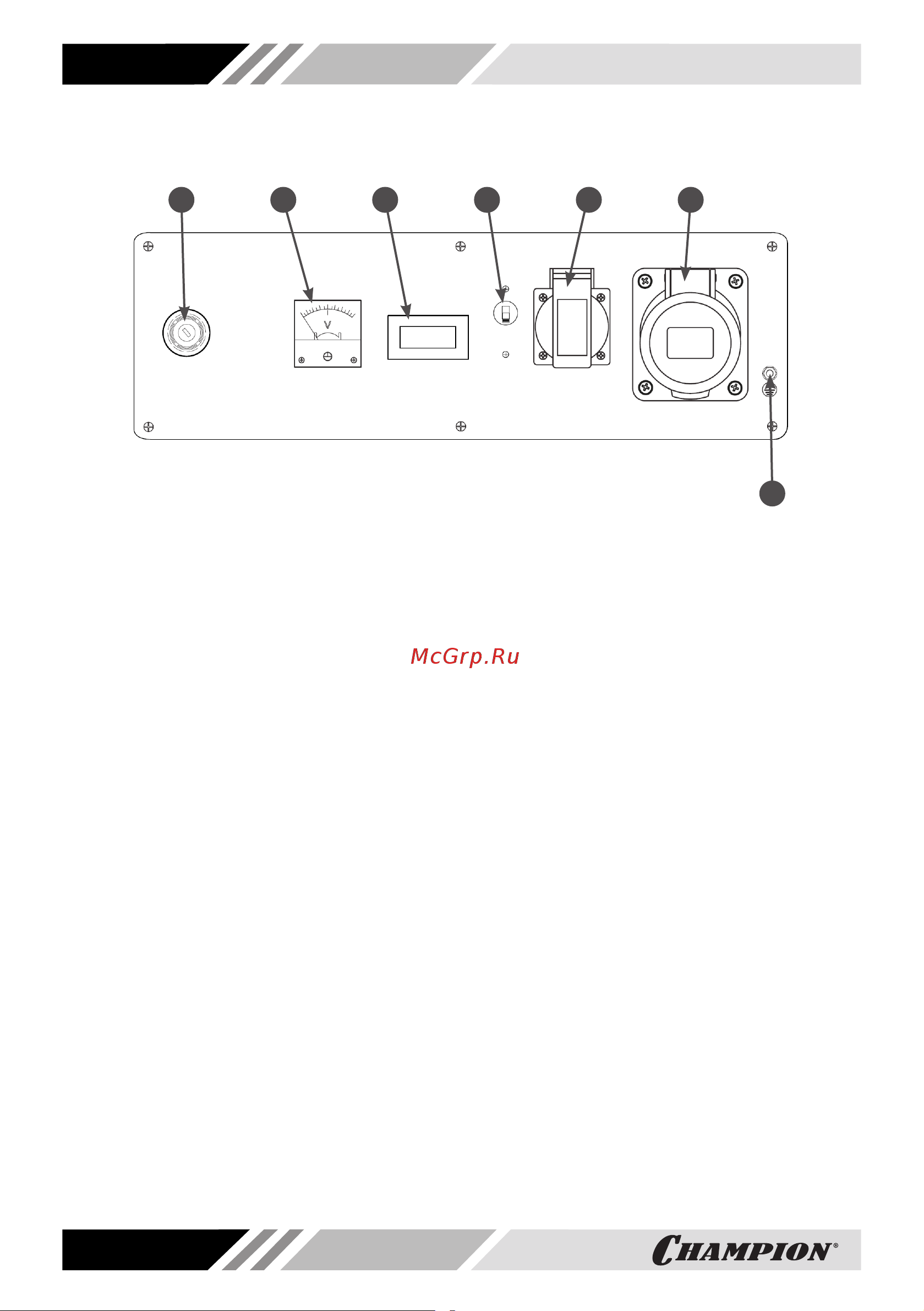

Рис. 3 Панель управления
1. Замок зажигания (у GG5000 выключатель)
2. Вольтметр
3. Счётчик моточасов
4. Выключатель сети
5. Розетка 230В/16А
6. Розетка 230В/32А
7. Клемма заземления
ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА (ГЕНЕРАТОРНОЙ УСТАНОВКИ)
Генераторная установка состоит из двигателя, генератора переменного тока, вспомо-
гательных систем и механизмов, конструктивно объединенных рамой открытого типа.
Двигатель бензиновый 4х-тактный одноцилиндровый с воздушным охлаждением. Ге-
нератор переменного тока синхронного типа состоит из статора, ротора и блока AVR.
Вращение коленчатого вала двигателя передается ротору, который вращается внутри
неподвижного статора, прикрепленного к картеру двигателя. В обмотке возбуждения
статора возникает переменный ток. Переменный ток из обмотки возбуждения подается
в автоматический регулятор напряжения (AVR), который преобразует его в постоян-
ный, и подает его в обмотки ротора через щетки и контактные кольца. Магнитное поле
ротора создается постоянным током в обмотке ротора. При вращении магнита (рото-
ра) внутри силовой обмотки статора, вырабатывается выходное напряжение. Автома-
тический регулятор напряжения контролирует напряжение силовой обмотки статора, и
в зависимости от его значения, увеличивает или уменьшает напряжение постоянного
тока в обмотках ротора.
41 32 5 6
7
