22

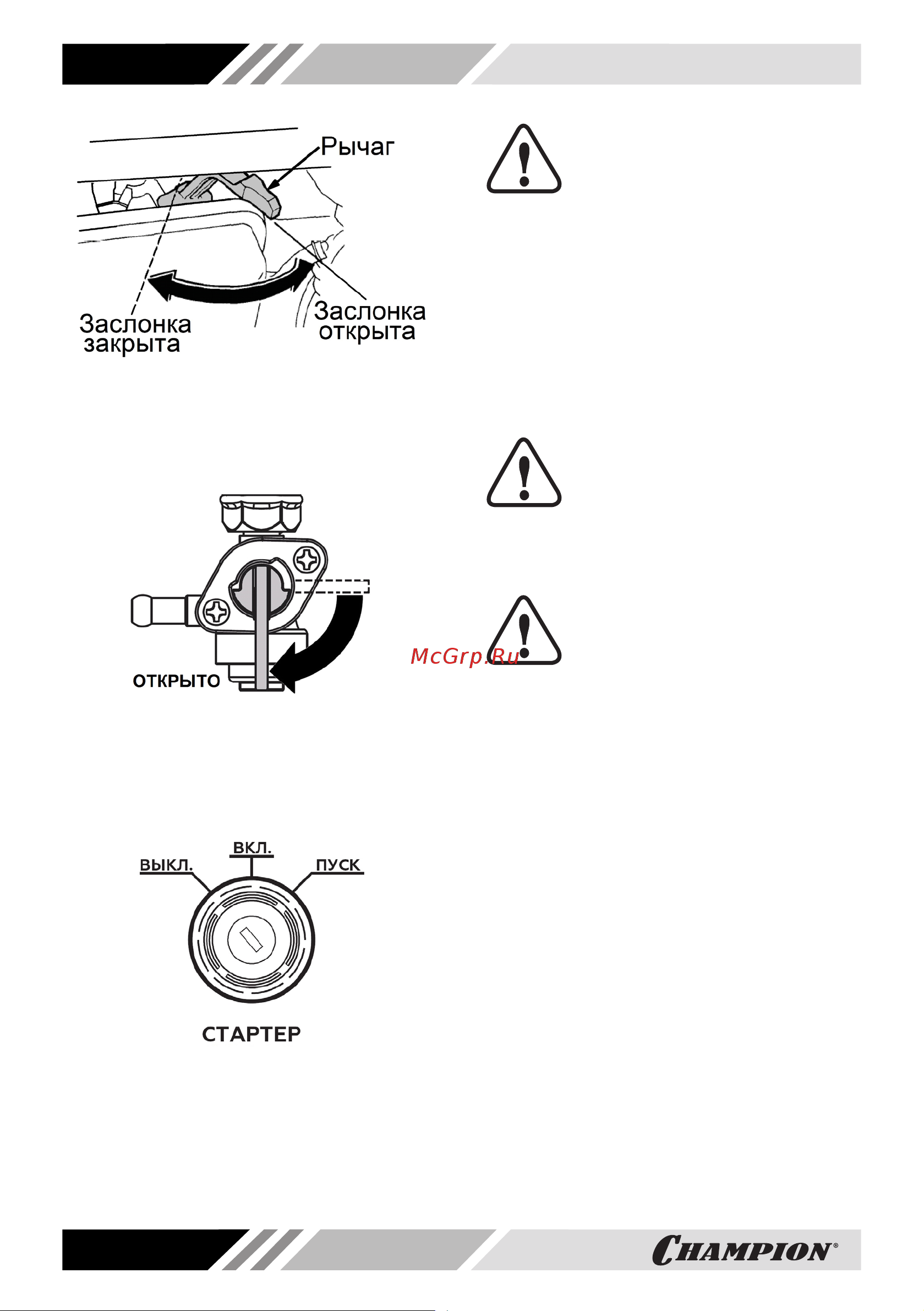

Рис. 11 Рычаг управления воздушной
заслонкой
3. Откройте топливный кран переводом
рычага в вертикальное положение
(Рис. 12).
Рис. 12 Рычаг топливного крана
4. Вставьте ключ в замок зажигания на
панели управления и переведите
ключ в положение «ВКЛ.» (Включено)
(Рис. 13).
Рис. 13 Замок зажигания
5. Переведите ключ зажигания в поло-
жение «ПУСК» (Рис. 13) и удержи-
вайте его. После запуска двигателя
отпустите ключ зажигания, он автома-
тически встанет в положение «ВКЛ.».
ВНИМАНИЕ!
Удерживайте ключ зажигания
в положении «ПУСК» не более
чем 5 секунд, выход электро-
стартера из строя не будет являться
гарантийным случаем. Если двигатель
не запустился, повторную попытку
разрешается производить не ранее,
чем через одну минуту.
6. По мере прогрева двигателя посте-
пенно открывайте воздушную заслон-
ку. Прогрев двигателя в зависимости
от температуры окружающей среды
занимает от 1 до 3 минут.
ПРИМЕЧАНИЕ!
Определить, что двигатель
прогрелся можно по следую-
щим признакам: двигатель
устойчиво работает при полностью
открытой воздушной заслонке и крыш-
ка клапанов двигателя теплая.
ПРИМЕЧАНИЕ!
При запуске прогретого дви-
гателя откройте воздушную
заслонку карбюратора сразу
после запуска двигателя.
Запуск двигателя ручным стартером:
1. Проверьте уровень масла в картере
двигателя и наличие топлива в то-
пливном баке.
2. Закройте воздушную заслонку карбю-
ратора. Для этого переведите рычаг
управления воздушной заслонкой в
крайнее левое положение (Рис. 11).
3. Откройте топливный кран переводом
рычага в вертикальное положение
(Рис. 12).
4. Вставьте ключ в замок зажигания на
панели управления и переведите
ключ в положение «ВКЛ.» (Включено)
(Рис. 13). Для модели GG5000: пере-
ведите выключатель зажигания в по-
ложение «I» (Включено) (Рис. 14).
