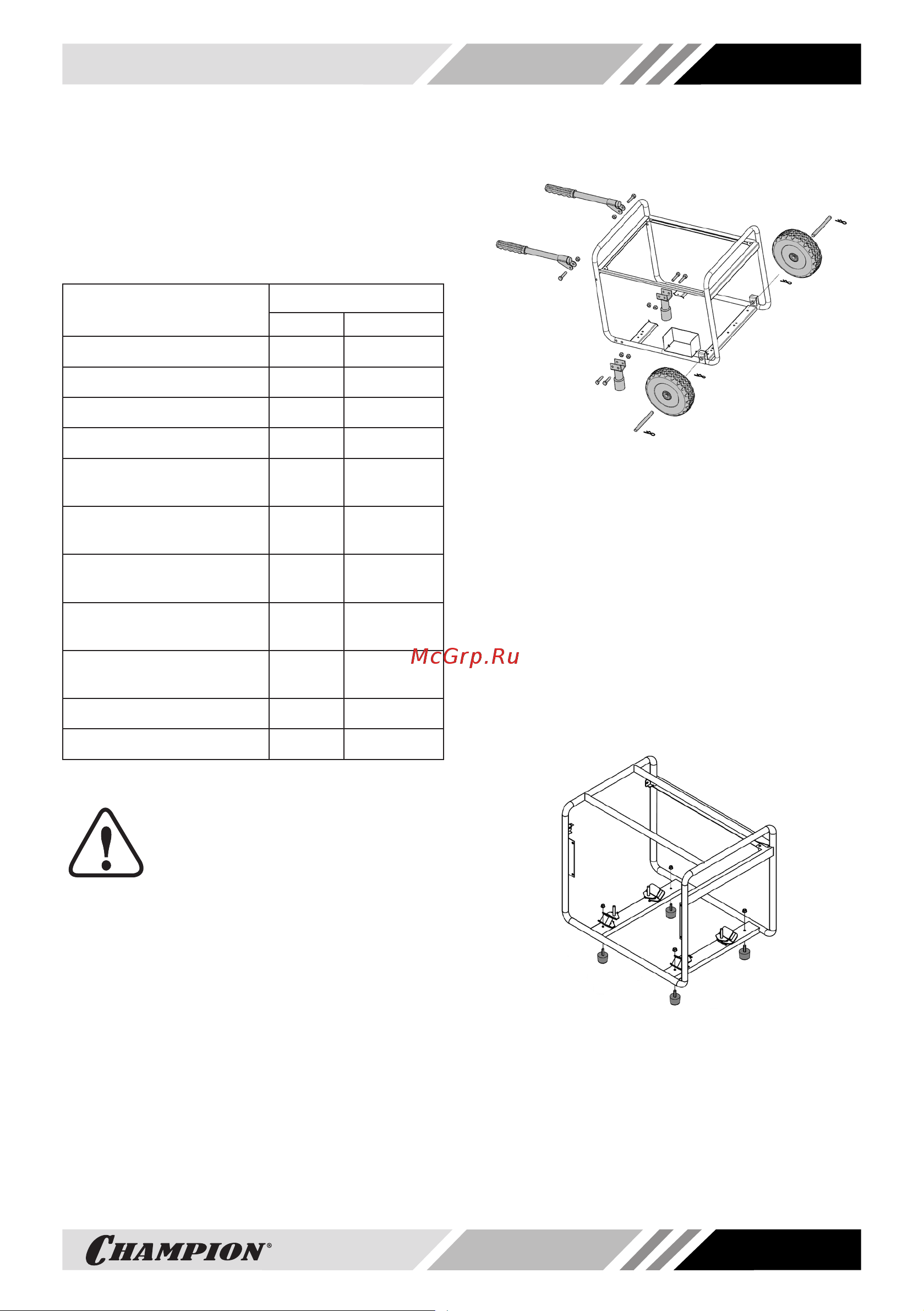

![Champion GG5000EW (5/5,5кВт OHV 15лс 25л 81кг эл.старт колеса) [15/44] Gg5000ew рекомендуется установить колёса опоры рамы и рукоятки схема установки показана на рис 4](/img/pdf.png)
Champion GG5000EW (5/5,5кВт OHV 15лс 25л 81кг эл.старт колеса) [15/44] Gg5000ew рекомендуется установить колёса опоры рамы и рукоятки схема установки показана на рис 4
![Champion GG5000EW (5/5,5кВт OHV 15лс 25л 81кг эл.старт колеса) [15/44] Gg5000ew рекомендуется установить колёса опоры рамы и рукоятки схема установки показана на рис 4](/views2/1916861/page15/bgf.png)
15
9. СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность генератора представлена
в Таблице 1.
Таблица 1. Комплектность генератора
Наименование
Модель
GG5000 GG5000EW
Генератор 1 шт. 1 шт.
Ключ свечной 1 шт. 1 шт.
Вилка кабельная 16А 1 шт. 1 шт.
Вилка кабельная 32А 1 шт. 1 шт.
Руководство по экс-
плуатации
1 шт. 1 шт.
Амортизатор рамы с
крепежом
4 шт.* 4 шт.
Рукоятка транспорти-
ровочная с крепежом
- 2 шт.
Колесо транспортиро-
вочное с крепежом
- 2 шт.
Опора рамы с крепе-
жом
- 2 шт.
Ключ замка зажигания - 2 шт.
Аккумулятор - 1 шт.*
* Установлен на штатном месте.
ВНИМАНИЕ!
Производитель оставляет
за собой право без предвари-
тельного уведомления вно-
сить изменения в комплектность.
Генератор поставляется с завода-изгото-
вителя в собранном виде.
Для удобства транспортирования
GG5000EW рекомендуется установить
колёса, опоры рамы и рукоятки. Схема
установки показана на Рис. 4.
Рис. 4 Установка колёс, рукояток и опор
рамы GG5000EW
Если установка колёс на GG5000EW не
требуется, то для предотвращения сме-
щения генератора от вибрации при ра-
боте по ровной и твердой поверхности
рекомендуется установить на нижнюю
часть рамы амортизаторы. Схема уста-
новки амортизаторов рамы GG5000EW
показана на Рис. 5. Для установки амор-
тизатора вставьте шпильку амортизатора
снизу в отверстие на поперечной балке
рамы и закрутите гайку.
Рис. 5 Установка амортизаторов рамы
GG5000EW
