Champion GG5000EW (5/5,5кВт OHV 15лс 25л 81кг эл.старт колеса) [23/44] Внимание
![Champion GG5000EW (5/5,5кВт OHV 15лс 25л 81кг эл.старт колеса) [23/44] Внимание](/views2/1916861/page23/bg17.png)
23

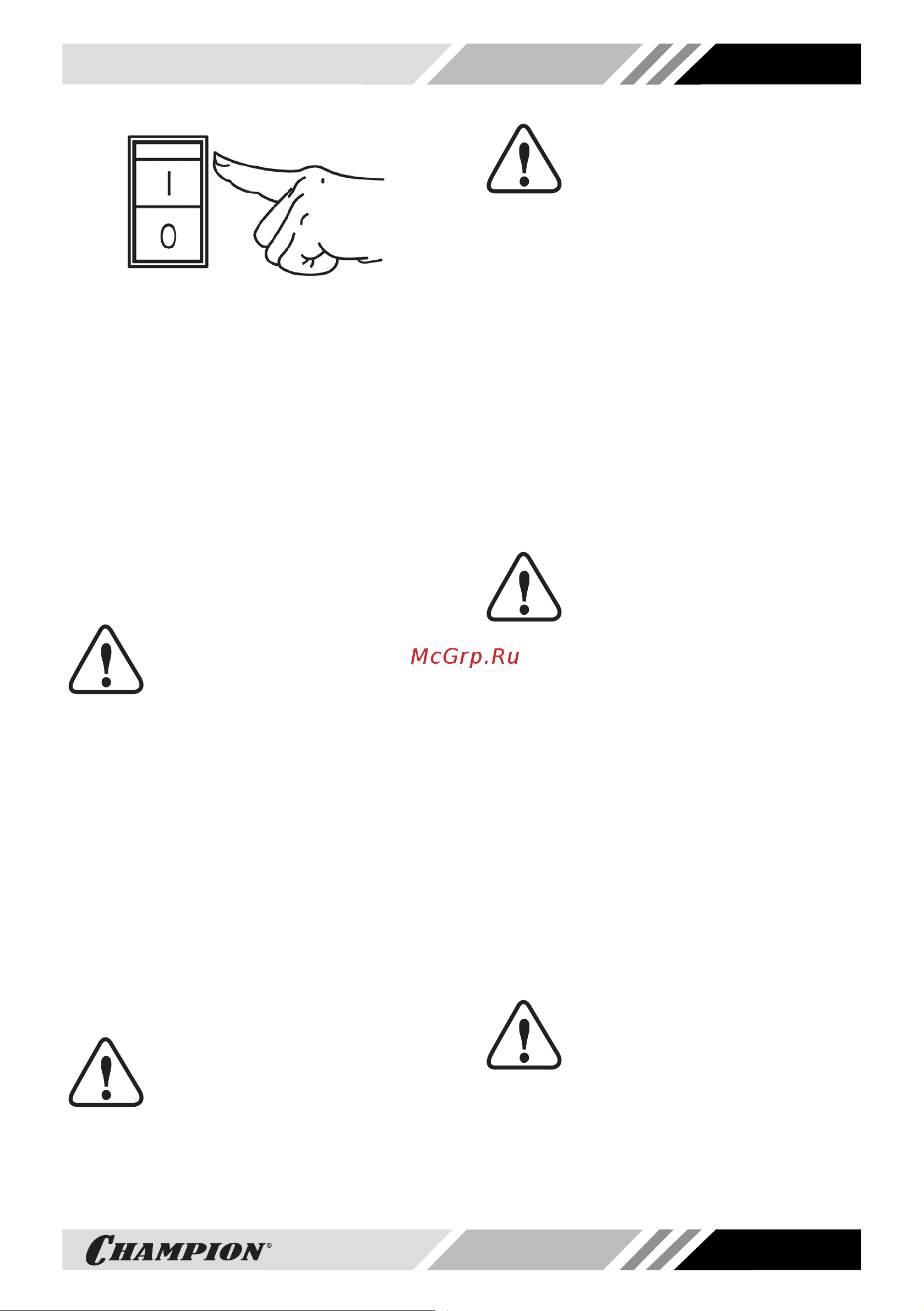

Рис. 14 Выключатель зажигания GG5000
5. Проверните коленчатый вал двигате-
ля ручным стартером до тех пор, пока
не почувствуете сопротивление, за-
тем медленно опустите ручку старте-
ра вниз. Снова медленно потяните за
ручку стартера, пока не почувствуете,
что стартер вошел в зацепление с ма-
ховиком, после чего, резко и с усили-
ем потяните за ручку стартера и запу-
стите двигатель. При необходимости
повторите. После запуска двигателя
медленно и плавно верните ручку
стартера на место.
ВНИМАНИЕ!
Всегда строго выполняйте
пункт «5» во избежание ди-
намического удара на детали
стартера и поломки стартера. Не от-
пускайте ручку стартера резко с верх-
него положения, иначе шнур намота-
ется на маховик и произойдет поломка
стартера. Отпускайте ручку медленно
во избежание повреждения стартера.
Невыполнение этих требований ру-
ководства часто приводит к поломке
стартера. Стартер при этом не под-
лежит ремонту по гарантии.
6. По мере прогрева двигателя посте-
пенно открывайте воздушную заслон-
ку. Прогрев двигателя в зависимости
от температуры окружающей среды
занимает от 1 до 3 минут.
ПРИМЕЧАНИЕ!
Определить, что двигатель
прогрелся можно по следую-
щим признакам: двигатель
устойчиво работает при полностью
открытой воздушной заслонке и крыш-
ка клапанов двигателя теплая.
ПРИМЕЧАНИЕ!
При запуске прогретого дви-
гателя откройте воздушную
заслонку карбюратора сразу
после запуска двигателя.
ОСТАНОВКА ДВИГАТЕЛЯ
Для остановки двигателя в нормальном
рабочем режиме необходимо выполнить
следующие действия:
1. Отключите последовательно все по-
требители (Смотри раздел «Правила
подключения (отключения) потреби-
телей к генератору»).
2. Переведите выключатель сети в ниж-
нее положение (Выкл.).
3. Дайте двигателю поработать пример-
но 1 минуту.
ВНИМАНИЕ!
Не глушите двигатель сразу,
так как это может привести
к резкому повышению темпе-
ратуры внутри двигателя и, как след-
ствие, к выходу двигателя из строя.
4. GG5000 – переведите выключатель
зажигания в положение «O» (Выкл.).
GG5000EW – переведите ключ зажи-
гания в положение «ВЫКЛ.» (Выклю-
чено).
5. Закройте топливный кран.
ОБКАТКА ДВИГАТЕЛЯ
Первые 5 часов работы двигателя явля-
ются временем, в течение которого про-
исходит приработка деталей друг к другу.
Поэтому на этот период соблюдайте сле-
дующие требования.
ВНИМАНИЕ!
В период обкатки не подклю-
чайте нагрузку, мощность
которой превосходит 50% но-
минальной (рабочей) мощности генера-
тора.
