Изменение исходного положения корпуса шнека по высоте
[HSM1380i (ZE type), HSM1390i]
Для данного снегоочистителя можно отрегулировать положение по высоте, в которое шне-
ковый питатель устанавливается при нажатии на кнопку возврата.
Изменить заданное положение по высоте, в которое возвращается шнек, целесообразно в
следующих случаях:
1. Если вы не хотите, чтобы шнек был опущен до уровня грунта, чтобы избежать захвата
камней при очистке от снега щебеночных и гравийных поверхностей.
2. Если вы изменили положение опорных лыж и скребка, и установленное ранее положе-
ние, в которое возвращается шнек, стало неприемлемым.
3. При износе некоторых частей снегоочистителя, что вынуждает регулировать высоту
шнека для оптимальной уборки снега.
4. Если вас по каким-либо причинам не устраивает установленное ранее положение, в
которое возвращается шнек.
Перед регулировкой установите снегоочиститель на ровную горизонтальную площадку.
– 1. Поверните выключатель зажига-
ния в положение ON (см. стр.45).
– 2. Нажмите на кнопку возврата кор-
пуса шнека и удерживайте её на-
жатой 5 секунд или дольше.
При нажатии на кнопку корпус •
шнека переместится в возврат-
ное положение (по высоте).
Продолжайте нажимать на кноп-
ку.
– 3. Отпустите кнопку возврата кор-
пуса шнека и убедитесь, что ин-
дикатор выключателя возврата
мигает.

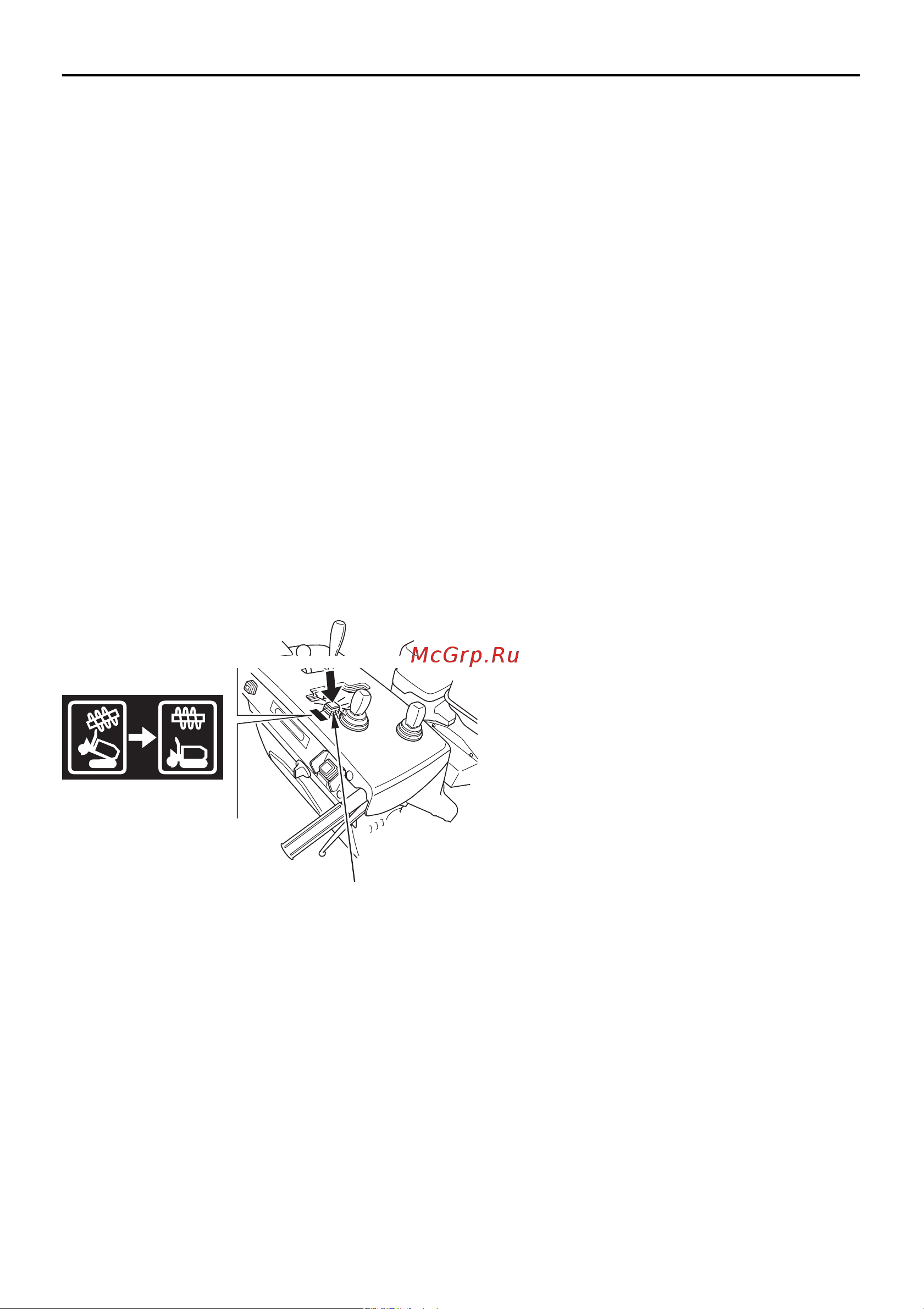

ПЕРЕКЛЮЧАТЕЛЬ ВОЗВРАТА
КОРПУСА ШНЕКА
Удерживайте кнопку 5 секунд или дольше
