73
– 4. Установите желаемую высоту
корпуса шнека с помощью пере-
ключателя управления положени-
ем шнекового питателя.
– 5. Нажмите на выключатель приво-
да шнека.
Индикатор кнопки возврата по-
гаснет, и установится новая пози-
ция возврата (по вертикали).
– 6. Остановите двигатель, переведя
выключатель двигателя в поло-
жение OFF (Выключено).
Учтите, что вы не сможете •
управлять снегоочистителем,
пока не повернете один раз вы-
ключатель двигателя в положе-
ние OFF.
Если вы не сможете установить желаемую высоту возврата корпуса шнека или захотите
вернуться к установкам по умолчанию, сделанным на заводе-изготовителе, обратитесь к
официальному дилеру компании Honda.
···
···

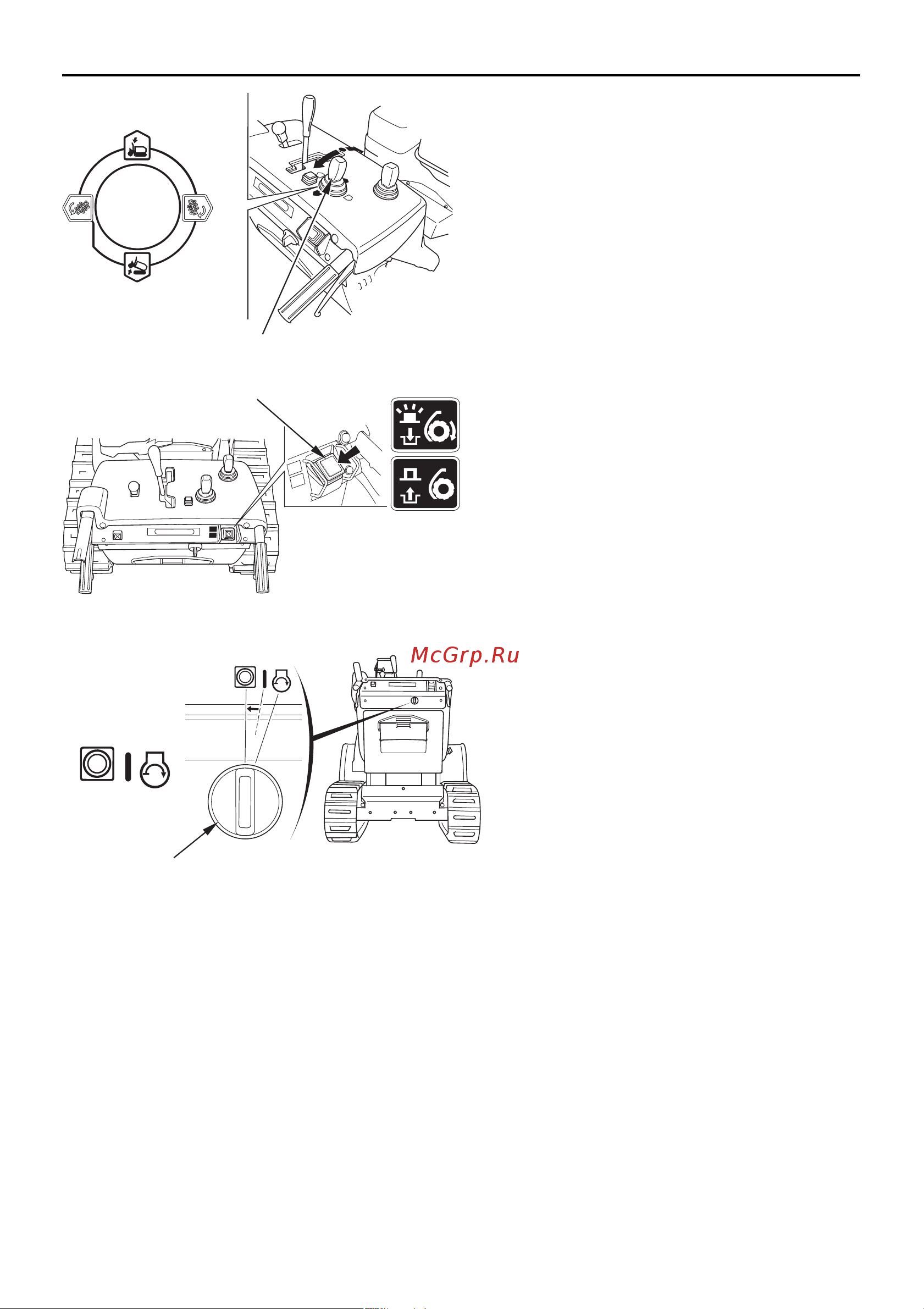

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ КОРПУСОМ
ШНЕКОВОГО ПИТАТЕЛЯ
ВЫКЛЮЧАТЕЛЬ МУФТЫ ШНЕКА
ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
OFF
OFF
