FX70

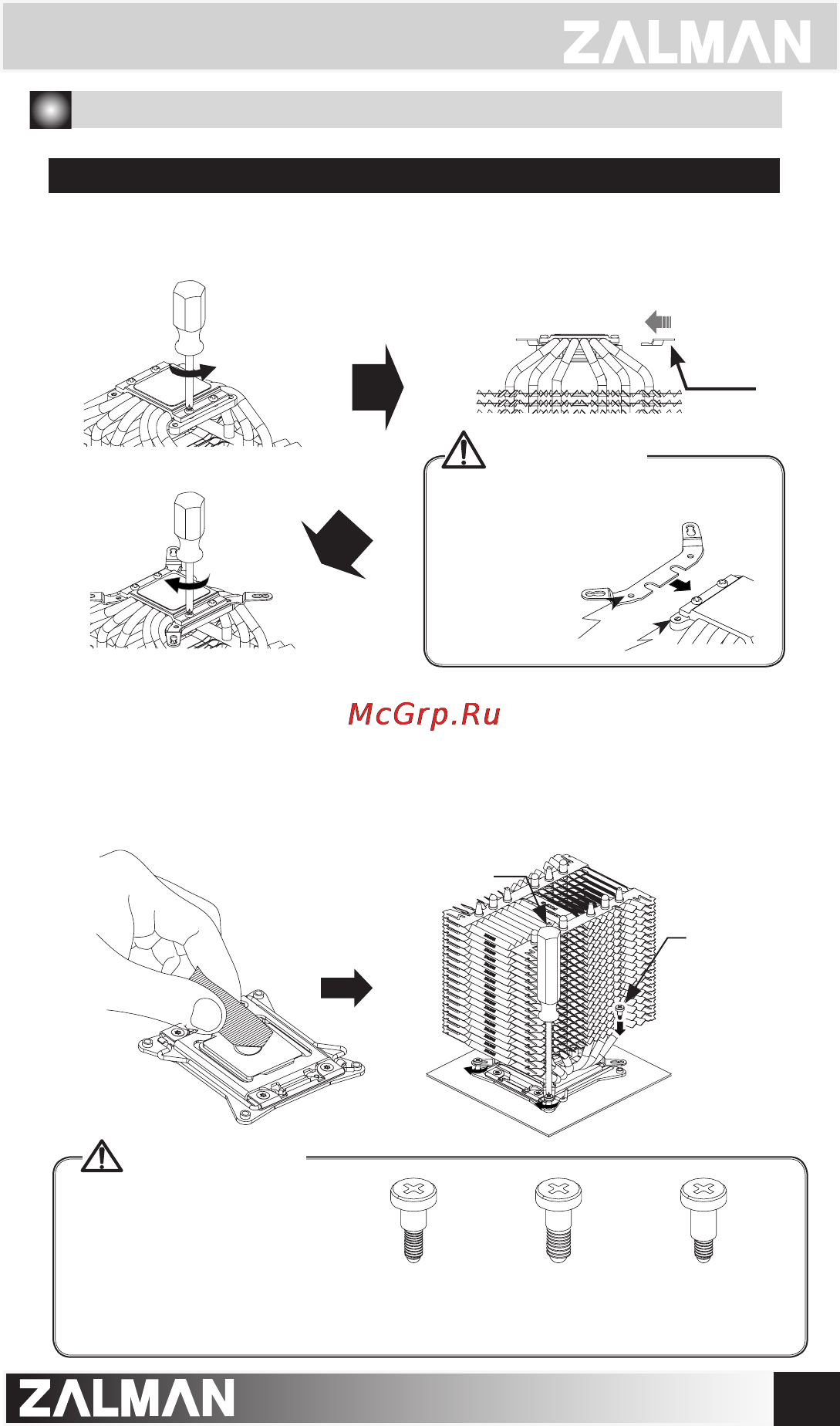

5. 설치방법 / Installation

Intel 소켓 설치방법 / Interl Socket Installation

1) Intel 소켓 2011 설치 / Intel Socket 2011 Installation

- 쿨러베이스의 볼트를 한 바퀴 풀고 커버와 베이스 사이에 Intel 클립을 삽입한 후 볼트를 조여 고정합니다.

- Unfasten the Bolts on the Cooler’s Base one thread, insert the Intel Clip between the

Cover and the Base, and then refasten the Bolts.

*Intel 클립의 홀과 베이스커버의 돌기가 결합되도록

장착하십시오.

*Make sure the Intel Clip’s

ingresses are flush against the

protrusions of the Base Cover.

주 의 / Caution

일치 결합 / Align

Intel 클립

Intel clip

- 동봉된 써멀 그리스 적당량을 CPU 표면에 도포하고 드라이버로 볼트를 조여 쿨러를 고정합니다.

(소켓에 따라 지정된 색상의 볼트를 사용하십시오.)

- Apply a suitable amount of the included Thermal Grease on the CPU’s surface

and then fasten the Bolts to install the cooler.

은색볼트 A

Silver blot A

(4mm)

드라이버 / Driver

주 의 / Caution

은색볼트 A와 B의 색상이 동일하여

혼동 될수 있으니 체결 시 크기 및

사이즈를 확인하신 후 사용하십시오.

Check the size of the silver-

colored bolts before installing

because silver-colored bolt A

and B have similar color.

은색 볼트 B

/ Silver bolt B

(3mm /1156.1155.

1150.775 & AMD)

은색 볼트 A

/ Silver bolt A

(4mm / 2011)

금색 볼트

/ Gold bolt

(1366)
