54
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ
ИММОБИЛАЙЗЕР PANDECT IS-577BT
КОМПЛЕКТАЦИЯ
1. Блок иммобилайзера 1 шт.
2. Радиометка иммобилайзера 2 шт.
3. Индивидуальная карта владельца 1 шт.
4. Чехол для скрытого ношения радиометки иммобилайзера 1 шт.
5. Малогабаритный звуковой извещатель «Бипер» 1 шт.
6. Руководство по эксплуатации и монтажу 1 шт.
7. Комплект крепежа 1 шт.
8. Упаковка 1 шт.
ВНИМАНИЕ! ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ
ПРАВО БЕЗ УВЕДОМЛЕНИЯ ПОТРЕБИТЕЛЯ ВНОСИТЬ
ИЗМЕНЕНИЯ В КОМПЛЕКТАЦИЮ И КОНСТРУКЦИЮ
ИЗДЕЛИЙ ДЛЯ УЛУЧШЕНИЯ ИХ ТЕХНОЛОГИЧЕСКИХ И
ЭКСПЛУАТАЦИОННЫХ ПАРАМЕТРОВ.
ВАЖНАЯ ИНФОРМАЦИЯ
Особенности блока иммобилайзера
• Поддержка мобильного приложения Pandect BT;
• Режим иммобилайзера;
• Режимы антиограбления (Anti-Hi-Jack-1, Anti-Hi-Jack-2);
• Диалоговое кодирование команд;
• Персональный ключ шифрования длиной 128-бит с возможностью
его изменения пользователем при повторном обучении радиометки
• Контроль напряжения бортовой сети;
• Возможность подключения дополнительных Bluetooth устройств
(BTR-101, RHM-03BT);
• Встроенный интегральный акселерометр для распознавания движения;
• Встроенный радиомодуль 2,4 GHz с поддержкой протокола Bluetooth
4.2 Low Energy;
• Встроенное реле блокировки;
• Статусный выход для реализации дополнительных функций.

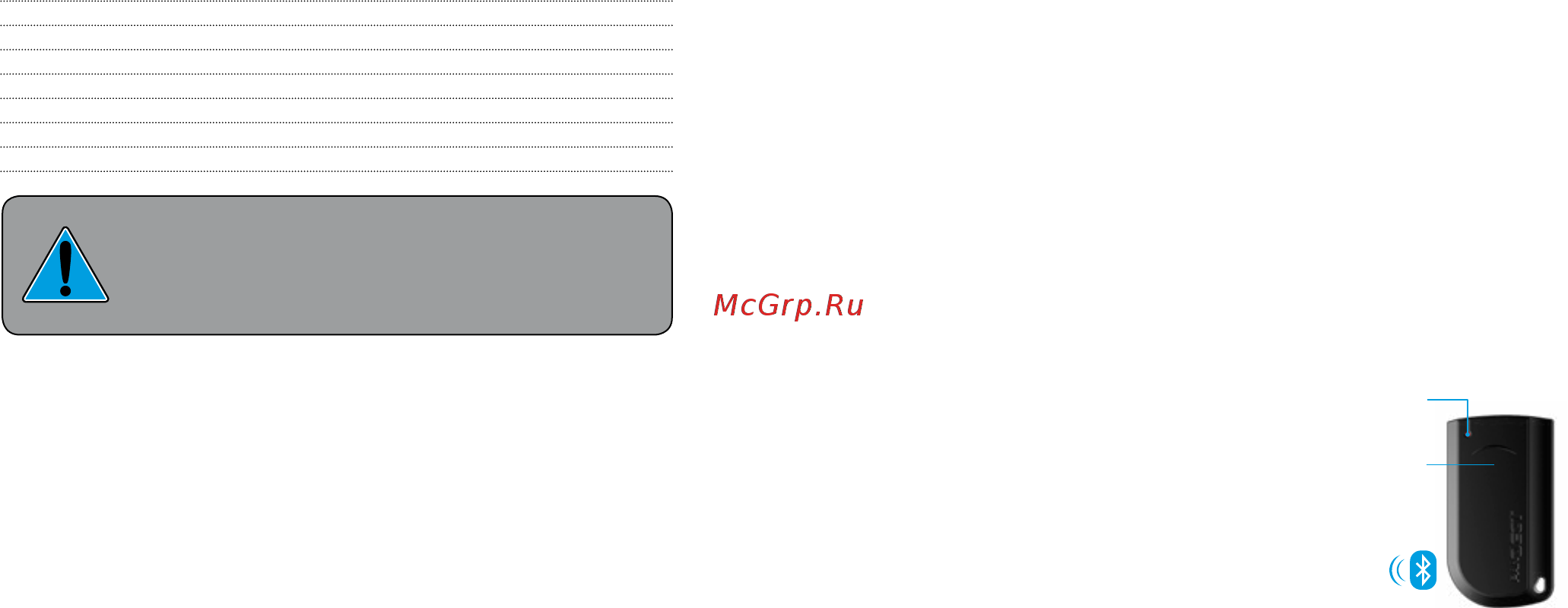

Радиометка иммобилайзера
• Кнопка управления режимом «ТО»
• Встроенный световой индикатор «SEND»
• Встроенный акселерометр
• Частота 2,4 ГГц (диалоговое шифрование AES-128)
• Протокол Bluetooth 4.2 Low Energy
• Элемент питания CR 2032
Радиометка – это средство управления противоугонными функциями
иммобилайзера, используемое при скрытом ношении. Радиометка не-
обходима для авторизации пользователя в «Зоне» радиообмена с бло-
ком иммобилайзера в режиме иммобилайзера и антиограбления (Anti-
Hi-Jack-1, Anti-Hi-Jack-2).
Радиометка оборудована: кнопкой управления для включения и вы-
ключения режима технического обслуживания «ТО»; датчиком движе-
ния – позволяет в отсутствии движения перейти в режим экономичного
энергопотребления; информационным световым индикатором «SEND».
«SEND»
«ТО»
