Rival 111.0931.1 Руководство по эксплуатации онлайн
Болт М6х25
Болт М8х16
Шайба 6
Шайба 8
Защита
Кронштейн 1
Кронштейн 2
Кронштейн 3
Кронштейн 4
1 шт
5 шт
1 шт
5 шт
1 шт
1 шт
1 шт
1 шт
1 шт
111.0931.1
333.0931.1

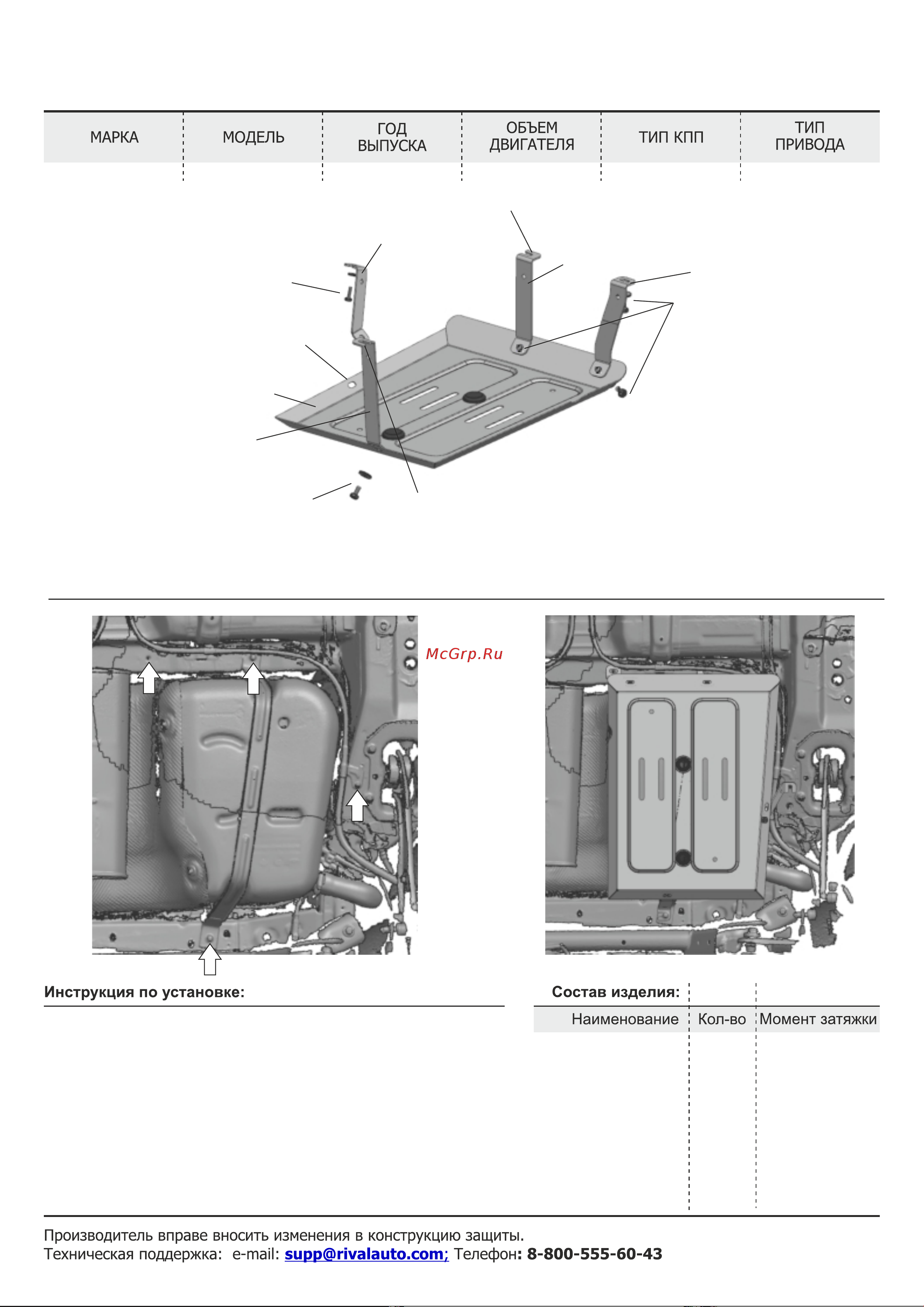

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ТОПЛИВНОГО БАКА
Все
9,8 Нм
24 Нм
1. Выкрутить на несколько оборотов штатные болты в местах (Поз.А) и (Поз.Г).
2. Выкрутить штатный крепеж в (Поз.В) и заменить его на болт
М6х25 и шайбу 6, закрутить на несколько оборотов.
3. Закрепить кронштейн 1 в (Поз.А) штатным крепежом, не затягивать.
4. Закрепить кронштейн 4 в (Поз.Г) штатным крепежом, не затягивать.
5. Закрепить кронштейн 3 в (Поз.В), болтом М6х25 и шайбой 6, не затягивать.
6. Закрепить кронштейн 2 в (Поз.Б) болтом М8х16 и шайбой 8, не затягивать.
7. Защиту закрепить к кронштейнам 1, 2, 3, 4 болтами М8х16 и шайбой 8,
затянуть с указанным моментом.
8. Болты в (Поз.А,Б,В,Г) затянуть с указанным моментом.
*Использование пневмоинструмента запрещается.
Chery
Tiggo 4
2019-
1.5 ПЕРЕДНИЙ
Болт М8х16
Шайба 8
Болт М8х16
Шайба 8
Защита
А
Б
Болт М6х25
Шайба 6
Болт М8х16
Шайба 8
В
Штатный крепеж
Штатный крепеж
Кронштейн 4
Кронштейн 3
Кронштейн 1
Кронштейн 2
Г
