Rival для Zeekr X 333.1942.1 Руководство по эксплуатации онлайн
.
333.1942.1

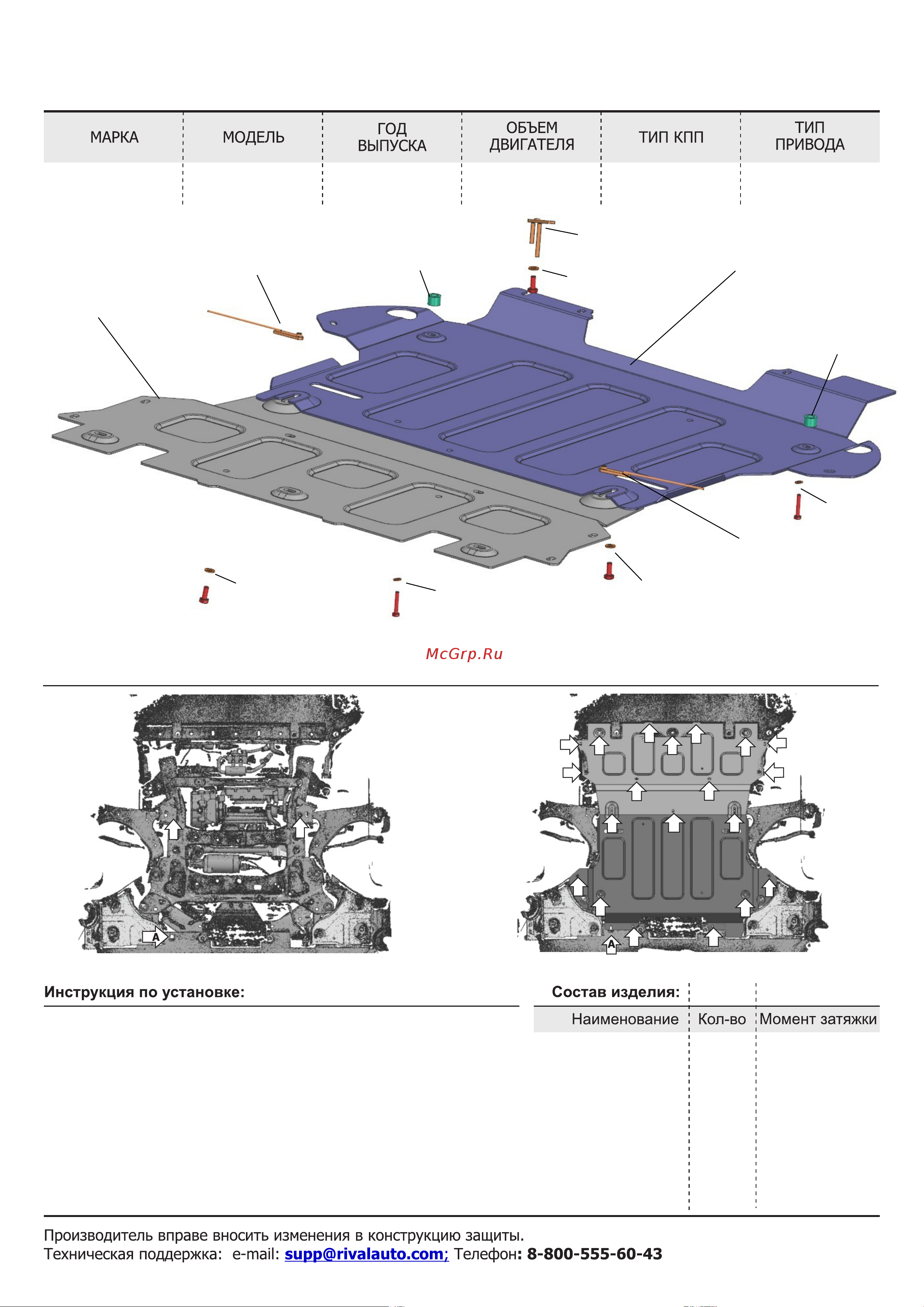

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ПЕРЕДНЕГО ЭЛЕКТРОДВИГАТЕЛЯ
1. Снять штатный пыльник.
2. Установить закладную гайку в позицию (А). (Рис.1)
3. Установить закладную гайку с проволокой в позиции (Б)
4. Установить защиту: завести передними выступами защиту ч.1 в пазы
в позициях (В). Вкрутить в позиции (Г) болты М8х20 с шайбой 8 на 2-3 оборота.
Завести открытыми пазами защиту ч.2 в позициях (Г) под установлен-
ную защиту ч.1. В позициях (Д) закрепить защиту через втулки болтом М6х35
с шайбой 6. В позициях (А) и (Ж) закрепить защиту болтом М8х20 с шайбой 8.
Закрепить защиты штатными болтами в позициях (Е). (Рис.2).
5. Затянуть все резьбовые соединения с необходимым усилием.
Использование пневмоинструмента запрещено.
Zeekr
2023-
-
Полный
Рис .1
Рис .2
X
.
Экран 1
Экран 2
Закладная М8
Закладная М8 с проволокой
Болт М8х20
Болт М6х35
Втулка
Заклепка
Шайба 6
Шайба 8
1шт.
1 шт.
1 шт.
2 шт.
4 шт.
2 шт.
2 шт.
1 шт.
2 шт.
4 шт.
24 Нм
10 Нм
Д
Д
В
Е
Г
Е
Е
Е
Е
Е
Е
Е
Г
Е
Е
Е
Е
Е
Защита ч.1
Защита ч.2
Закладная М8 с проволокой
Закладная М8 с проволокой
Шайба 8
Болт М8х20
Шайба 8
Болт М8х20
Шайба 8
Болт М8х20
Шайба 6
Болт М6х35
Шайба 6
Болт М6х35
Втулка
Втулка
Закладная М8
Б
Б
В
Ж
