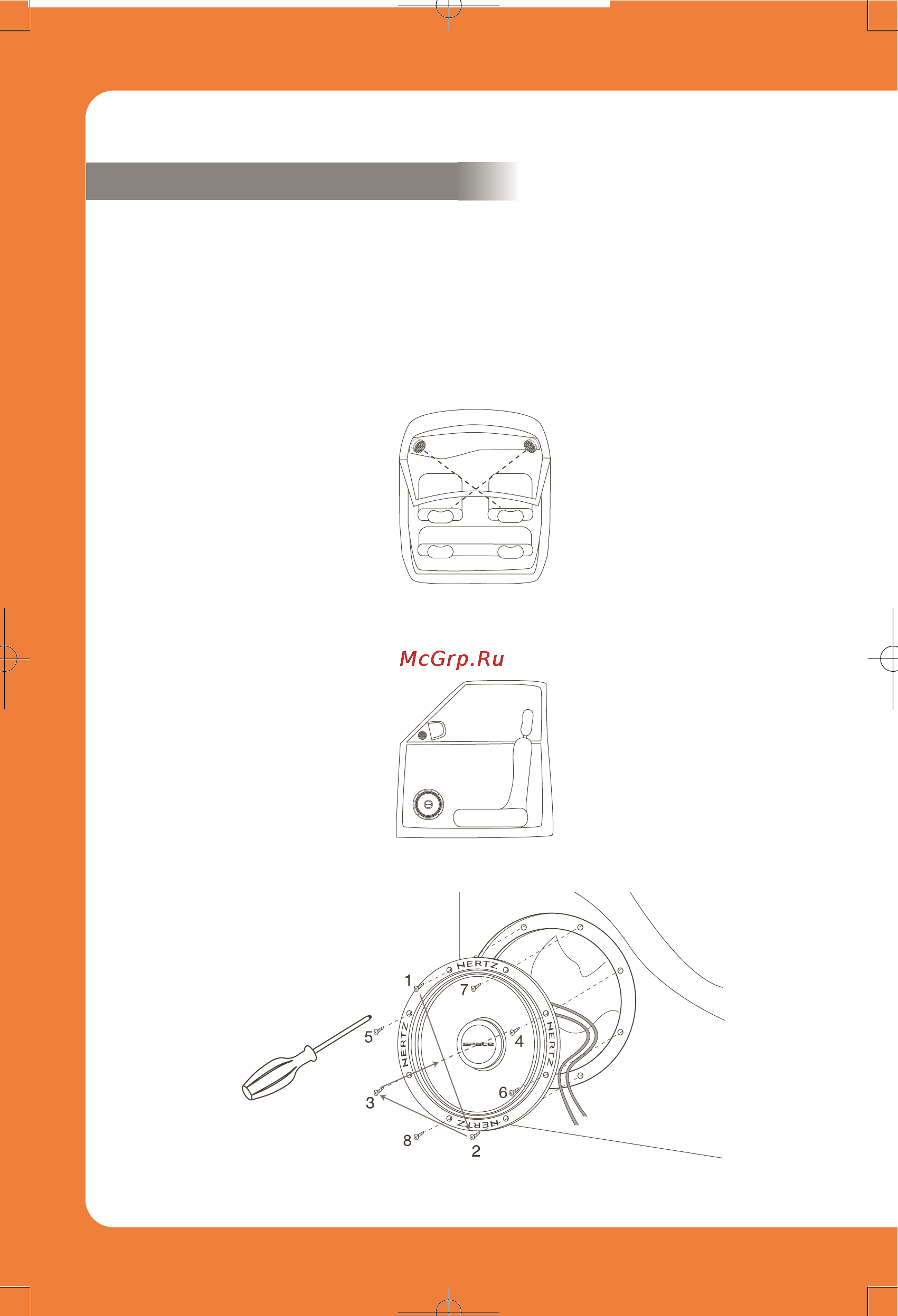

Nell’installazione di un altoparlante SPACE Comp è importante tenere conto di alcuni
accorgimenti:
- Per assicurare il miglior suono, gli altoparlanti di ciascun canale (Left e Right) dovrebbero
essere posizionati alla massima distanza reciproca sia se montati sulle portiere anteriori
che sul cruscotto o sulla cappelliera.
- Utilizzate il tweeter con un crossover passa alto con frequenza di taglio non inferiore
a 1,8 kHz con pendenza di 12 dB/Oct
- Posizionate i tweeter in modo che il loro asse di emissione si incroci al centro dell’abitacolo.
- I tweeter dovrebbero essere posizionati all’altezza del viso degli ascoltatori, mantenendo
da questo la stessa distanza del woofer; solitamente un buon compromesso è il montaggio
nel triangolo degli specchietti retrovisori o sul montante del parabrezza.
- Fissate gli altoparlanti con tutte le viti in dotazione serrandole gradualmente e a croce.
