- Assicuratevi che i fori per le viti abbiano una buona tenuta.

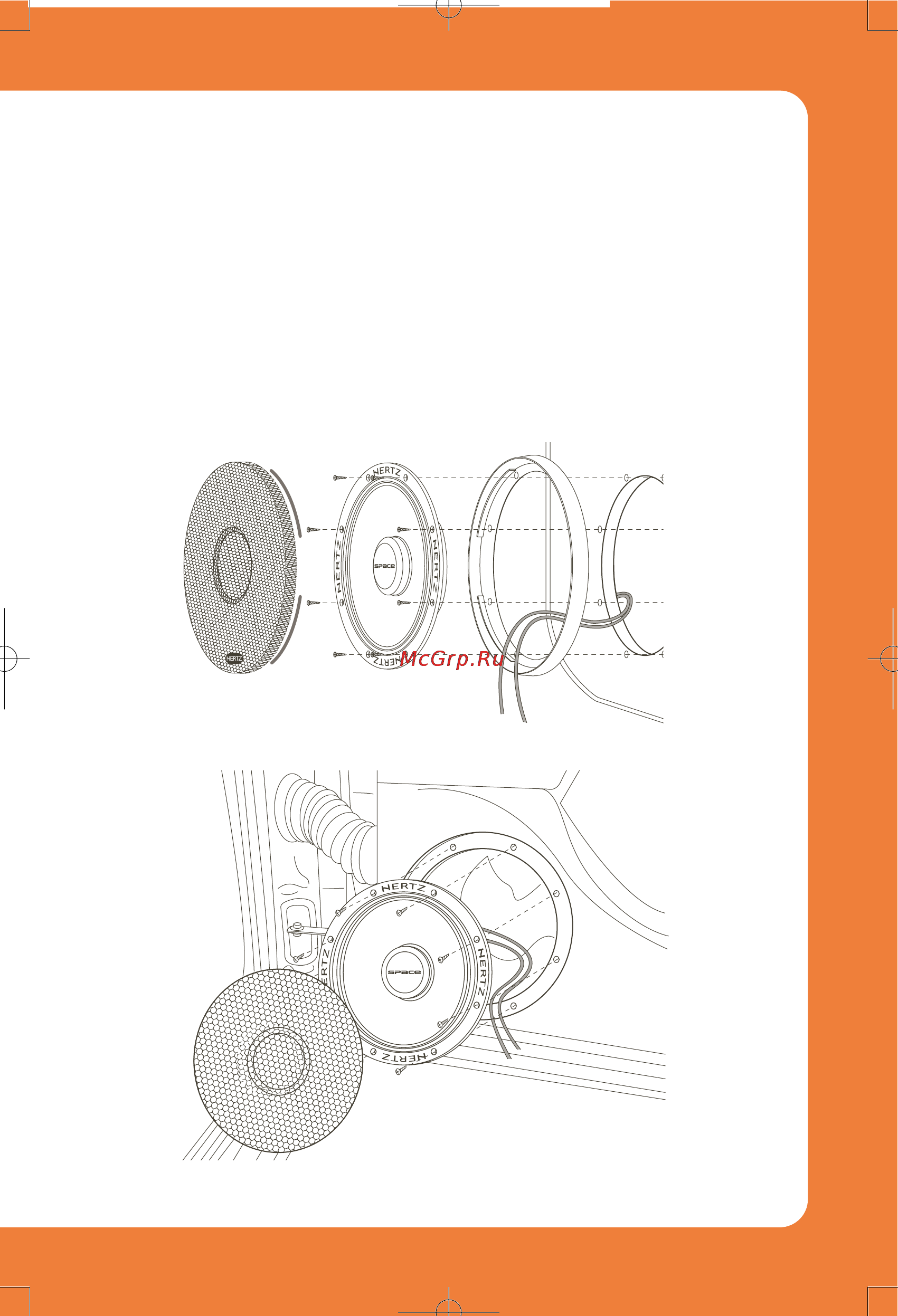

- Il supporto della griglia, quando utilizzata, va inserito tra il piano di montaggio e il cestello
dell’altoparlante.
- Curate l’accoppiamento meccanico tra piano di fissaggio e altoparlante: interponete,
quando possibile, la guarnizione di tenuta ed eliminate eventuali sfiati presenti ai lati del
cestello che potrebbero creare un cortocircuito acustico riducendo le prestazioni del sistema.
- Nelle realizzazioni particolarmente complesse o con elevate potenze applicate, è indicato
effettuare un trattamento insonorizzante delle portiere che accolgono gli altoparlanti.
- Smorzate le vibrazioni delle superfici metalliche e dei pannelli in materiale plastico con
pannelli FONOMAT o con il trattamento specifico FONOGEL 100 di AZ audiocomp. Isolate
le vibrazioni di cavetteria e particolari meccanici mediante il mastice FONOSEAL 100.
