Hertz Space 1 [29/40] Dimensionamento del cablaggio
![Hertz Space K6L [29/40] Dimensionamento del cablaggio](/views2/1011179/page29/bg1d.png)

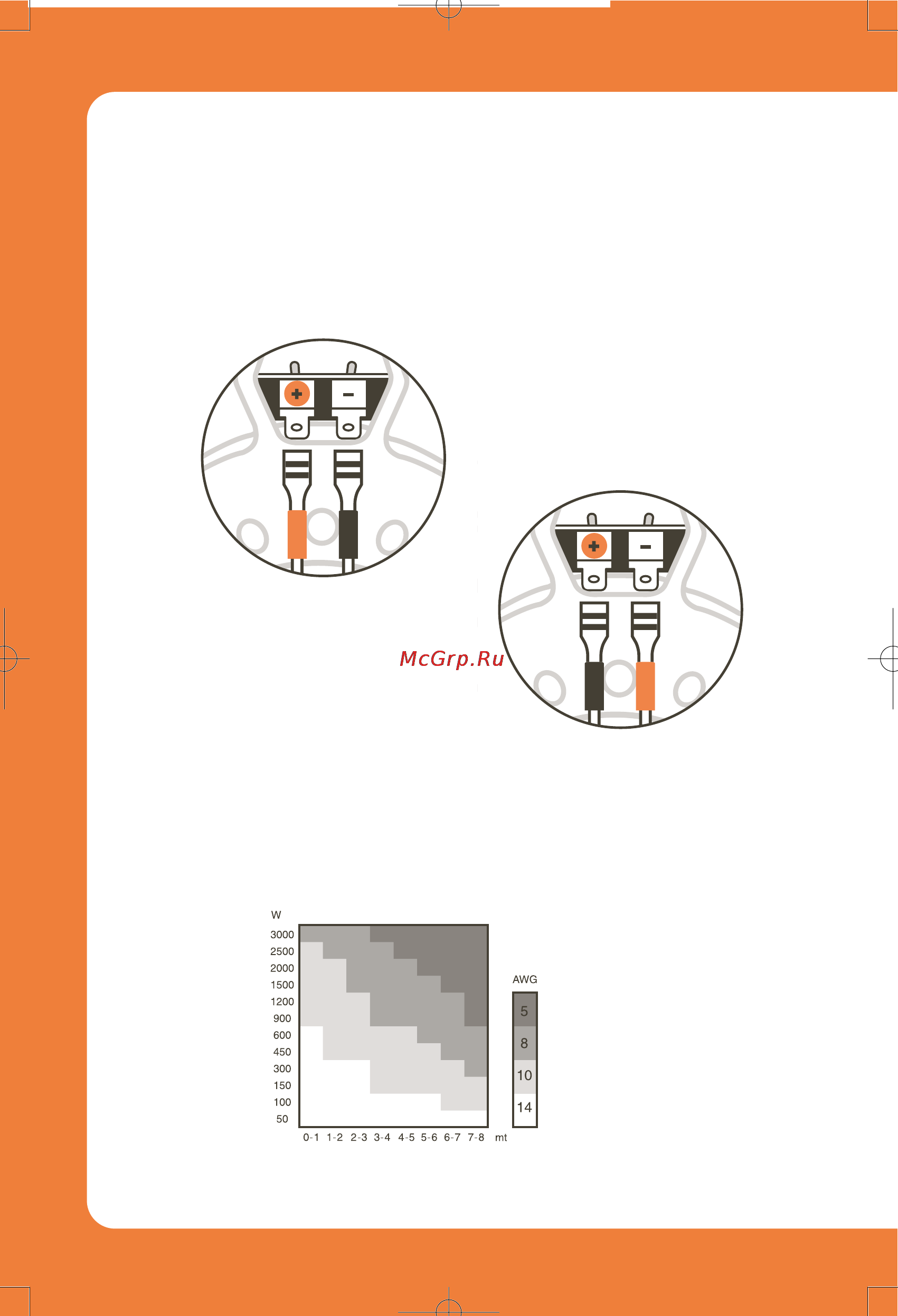

Connessioni
I connettori devono essere collegati rispettando la corretta polarità. Il polo positivo è
contrassegnato sui terminali dell’altoparlante dal segno “+” e da un punto rosso.
ATTENZIONE: la fase della connessione di tutti i componenti è determinante ai fini
del risultato acustico.Controllate che tutte le fasi delle connessioni siano corrette,
come da indicazioni.
Dimensionamento del cablaggio
Il cablaggio di potenza riveste un ruolo importante poiché influenza direttamente il fattore
di smorzamento del sistema e la qualità del suono; nella tabella allegata potete trovare
una indicazione della sezione del cavo, consigliata in funzione della lunghezza e della
potenza applicata.
Collegamento elettrico in controfase
Collegamento elettrico in fase
Applied power
Cable diameter
Connection length
La tavola si riferisce alla potenza
continua su un carico di 4 ohm.
Qualora il carico scenda si
dovranno aumentare
proporzionalmente le dimensioni
del cavo.
