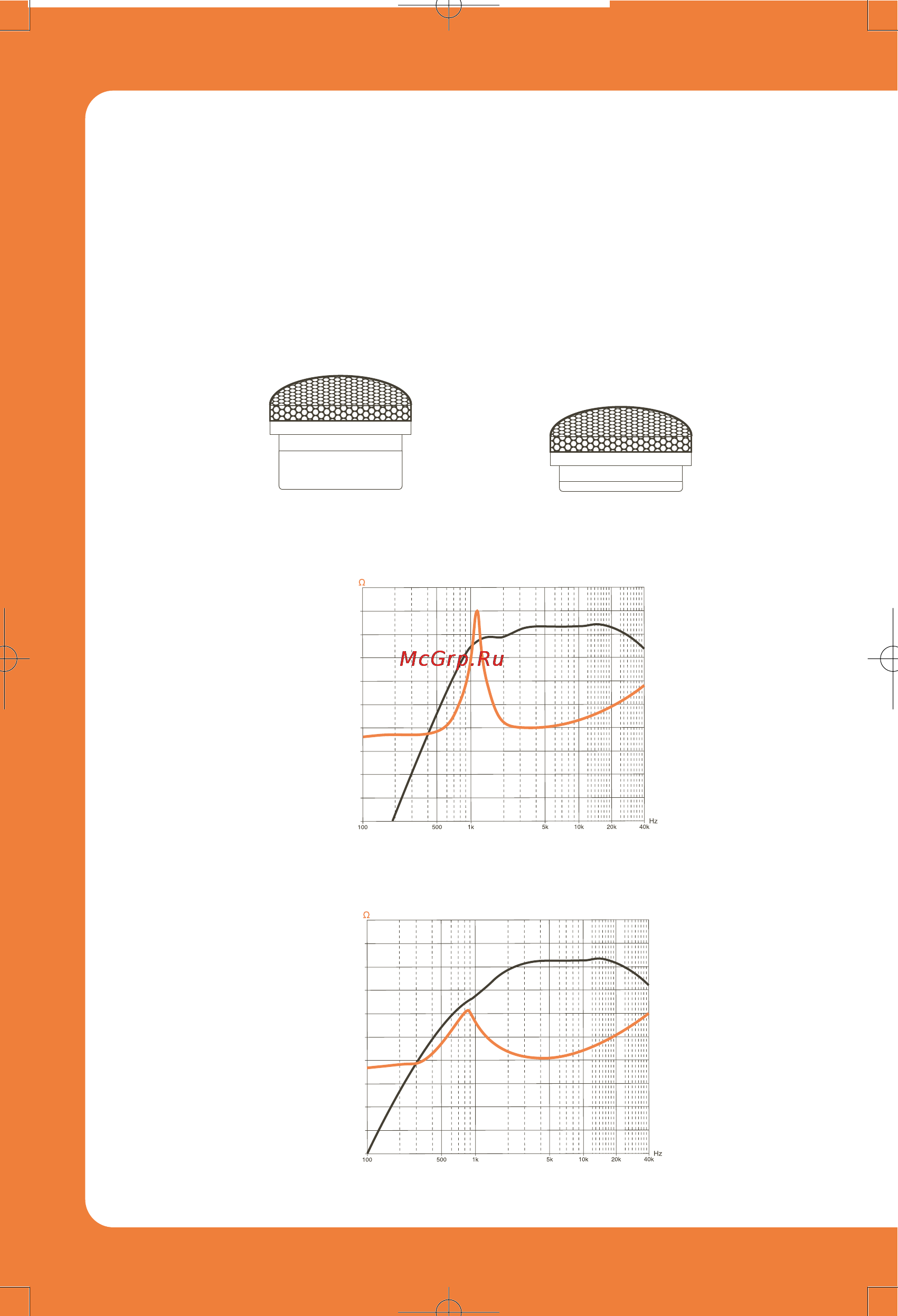

I tweeter SPACE1 hanno due camere acustiche BSB
®
in dotazione, rimuovibili e intercambiabili
in pochi secondi. Questa soluzione tecnica fornisce il miglior rendimento da ogni tipologia di
installazione. Il tweeter può essere utilizzato in differenti modi di funzionamento potendo
scegliere il Q totale più adatto al sistema semplicemente cambiando la camera di carico
posteriore. Le camere simulano il funzionamento in cassa chiusa e sono riempite di
fonoassorbente realizzato con materiale naturale non tessuto per il miglior smorzamento
del componente. La Small Chamber aumenta il fattore di merito rendendo la risposta del
tweeter più ripida e molto definita alla frequenza di risonanza, mentre la Big Chamber estende
la risposta in modo più dolce verso le frequenze più basse.
La soluzione Small Chamber ottimizza il suono in caso di installazioni con ridotta profondità
di montaggio.
La soluzione Big Chamber offre la massima estensione in media frequenza e uno
smorzamento superiore a fronte di un ingombro maggiore.
Big Chamber
Small Chamber
0
2
1
3
4
6
8
10
60
70
80
90
100
dB
0
2
1
3
4
6
8
10
60
70
80
90
100
dB
