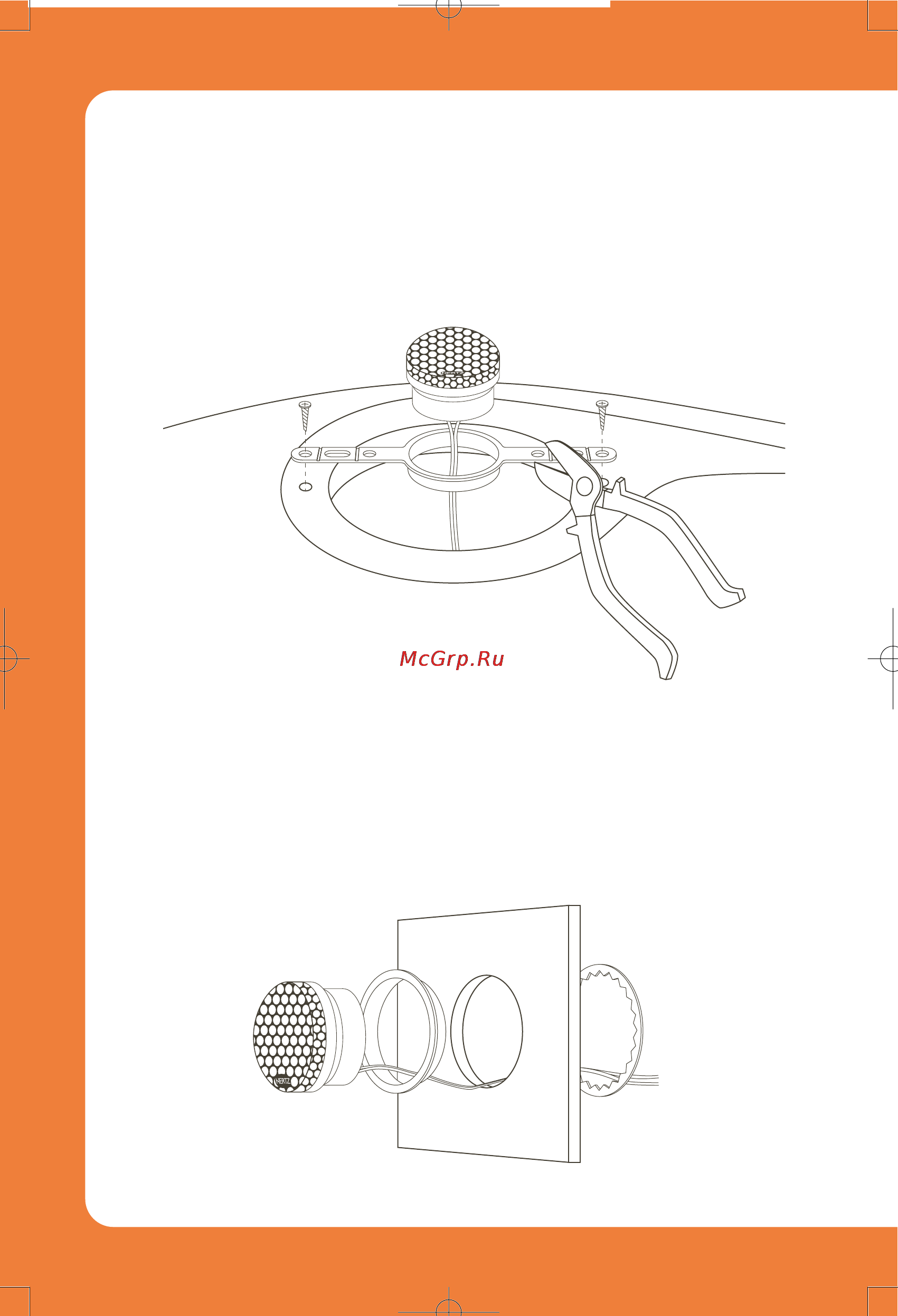

Montaggio in predisposizione del tweeter
- L’apposita staffa permette il montaggio del tweeter in predisposizioni standard per
87 mm e 100 mm. Rimuovete con le pinze la parte di staffa in eccedenza a seconda del
diametro della predisposizione.
Montaggio a filo del pannello del tweeter
- Fissate dal retro il supporto mediante l’anello metallico fornito in dotazione.
