www.kraton.ru
Мотопомпа бензиновая GWP-100, артикул 5 05 01 020
14 35

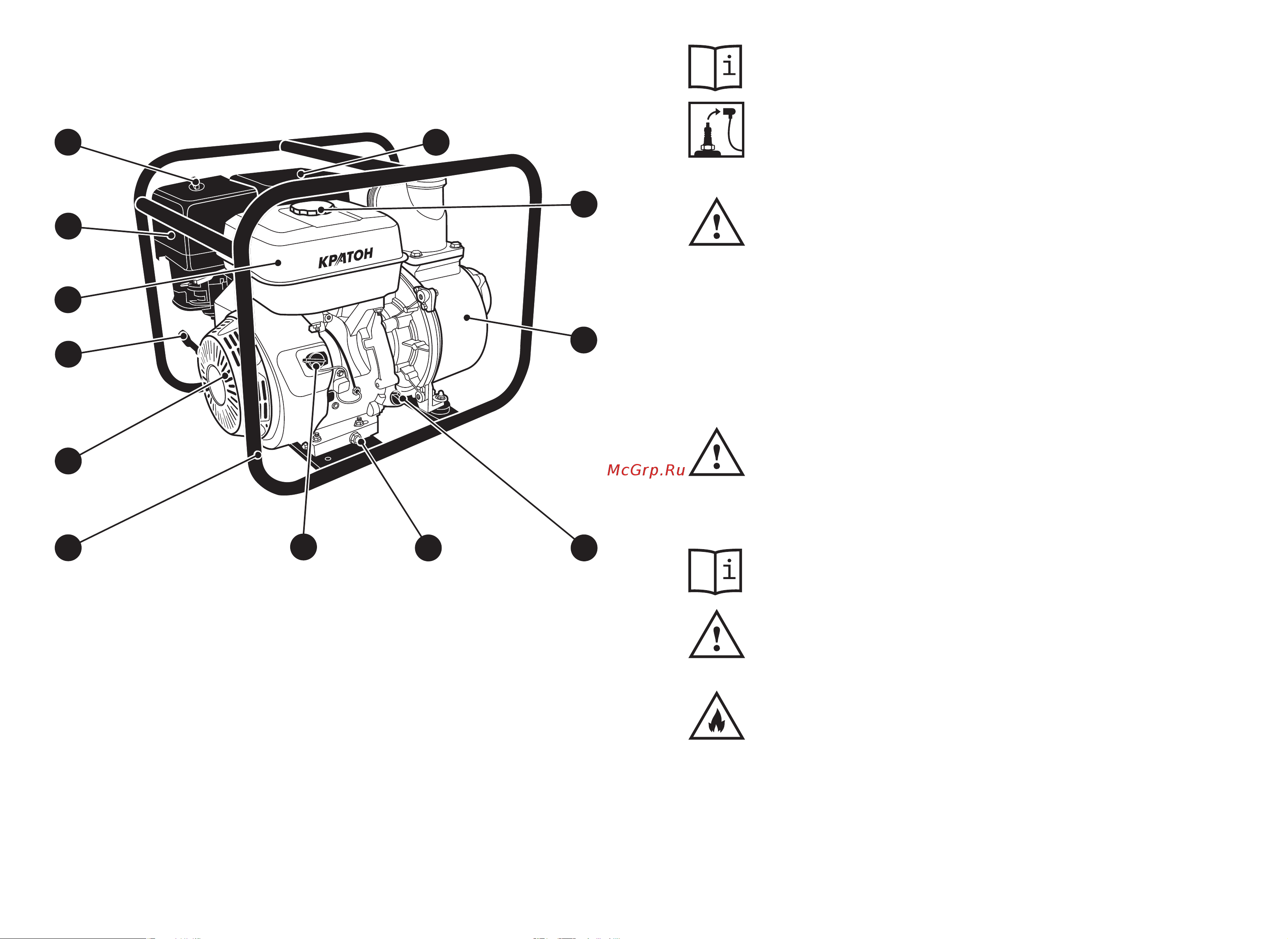

Устройство мотопомпы
1. Рама
2. Ручной стартер
3. Рукоятка пусковая
4. Бак топливный
5. Крышка воздушного фильтра
6. Фиксатор
7. Глушитель
8. Крышка топливного бака
9. Насос центробежный
10. Пробка-щуп (для залива масла в кар
-
тер двигателя)
11. Пробка (для слива масла из картера
двигателя)
12. Выключатель цепи зажигания двига
-
теля
2
9
3
10
12
8
5
6
1
11
7
4
Рисунок 2 — Общий вид мотопомпы
Проверка состояния свечи зажигания
Дайте полностью остыть двигателю 19. Снимите наконечник с
высоковольтным проводом 18 и выверните свечу зажигания 31
(см. рис. 3 и 17) при помощи свечного ключа (см. раздел «Ком-
плектность»).
Если на свече зажигания 31 образовался нагар (отложения
углерода), удалите его с помощью раствора для очистки или с
помощью проволочной щетки.
ВНИМАНИЕ! Для чистки свечи зажигания 31 используйте толь-
ко проволочную щетку с латунной щетиной. Щетина из другого
материала повредит электрод!
Проверьте искровой промежуток свечи зажигания 31. Искро
-
вой промежуток должен находиться в пределах от 0,6 до 0,7 мм
(см. рис. 17). В случае необходимости отрегулируйте искровой
промежуток, аккуратно подгибая боковой электрод свечи за-
жигания 31.
Установите свечу зажигания 31 на штатное место и затяните
ее с моментом затяжки 20–30 Н·м. Не перетягивайте свечу за
-
жигания 31, иначе возможно повреждение резьбы на головке
цилиндра двигателя 19.
• ВНИМАНИЕ! Вкручивайте свечу зажигания только в холодный
двигатель.
При необходимости замените свечу зажигания. После профи
-
лактики или замены свечи зажигания 31 не забудьте установить
на нее наконечник с высоковольтным проводом 18.
Слив топлива. Очистка
топливного отстойника и сетчатого
фильтра
Для обеспечения стабильных технических характеристик дви-
гателя 19 и увеличения его моторесурса необходимо регулярно
чистить топливный отстойник 21 и сетчатый фильтр 30 (см. рис. 4
и 8) топливного бака 4. Топливный отстойник 21 предотвращает
попадание грязи и воды, которые могут находиться в топливном
баке 4 и в карбюраторе двигателя 19.
ВНИМАНИЕ! При выполнении этих операций будьте осторож-
ны! Не используйте открытый огонь и не курите!
Подставьте небольшую емкость под топливный отстойник 21.
Отверните болт 20. Откройте топливный кран с помощью ры
-
чага 24 (см. рис. 4 и 9) на 2–3 секунды. Слейте топливо с воз
-
можными примесями из топливного отстойника 21. Закройте то
-
пливный кран с помощью рычага 24.
• ВНИМАНИЕ! Безопасно утилизируйте топливо с примесями.
Заверните болт 20 в топливный отстойник 21.
