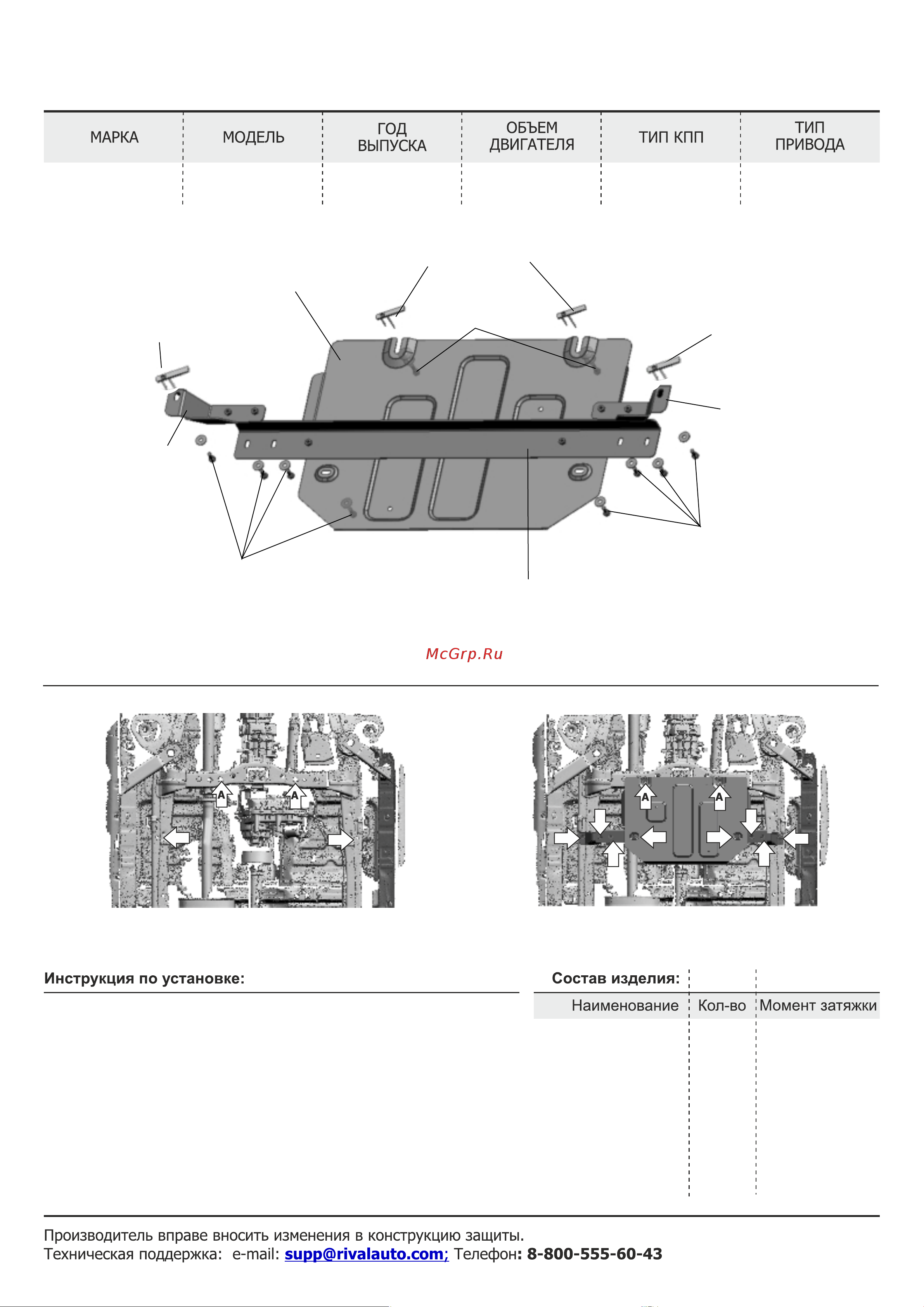

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА РК
111.02029.1
МКПП
Great Wall
2023-
Полный
King Kong Poer
Болт М8х30
Шайба 8
Шайба 10
Закладная гайка
Балка
Кронштейн левый
Кронштейны правый
Экран
10 шт.
10 шт.
2 шт.
4 шт.
1 шт.
1 шт.
1 шт.
1 шт.
.
24 Нм
Экран
Рис .1 Рис .2
Закладная гайка
Болт М8х30
Шайба 8
Болт М8х30
Шайба 10
Шайба 8
Закладная гайка
Закладная гайка
Болт М8х30
Шайба 8
Кронштейн
левый
Кронштейн
правый
Балка
2.0d
1. Установить гайку закладную в отверстия в позициях (А). (Рис.1).
2. Закрепить кронштейн на болт М8х30 с шайбой 8 в позициях (Б). (Рис.2)
3. Балку закрепить на установленные кронштейны болтами М8х30 с шайбой 8
в позициях (В). (Рис.2).
4. Вкрутить на 2-3 оборота болт М8х30 с шайбой 10 и 8 в позициях (А). (Рис.1).
5. Установить защиту: переднюю часть завести открытыми пазами на вкрученные болты
М8х30 с шайбами 10 и 8 в позициях (А), заднюю часть закрепить в точках (Г)
болтами М8х30 с шайбами 8. (Рис.2).
6. Затянуть все резьбовые соединения с необходимым усилием. Использование
пневмоинструмента запрещено.
А
А
В
Г
В
В
В
Г
Б
Б
