Автоброня 111.02030.1 Руководство по эксплуатации онлайн
Болт М8х20
Шайба 8 ув.
Кронштейн 1
Кронштейн 2
Кронштейн 3
Кронштейн 4
Гайка закладная М8
Экран
5 шт.
5 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.

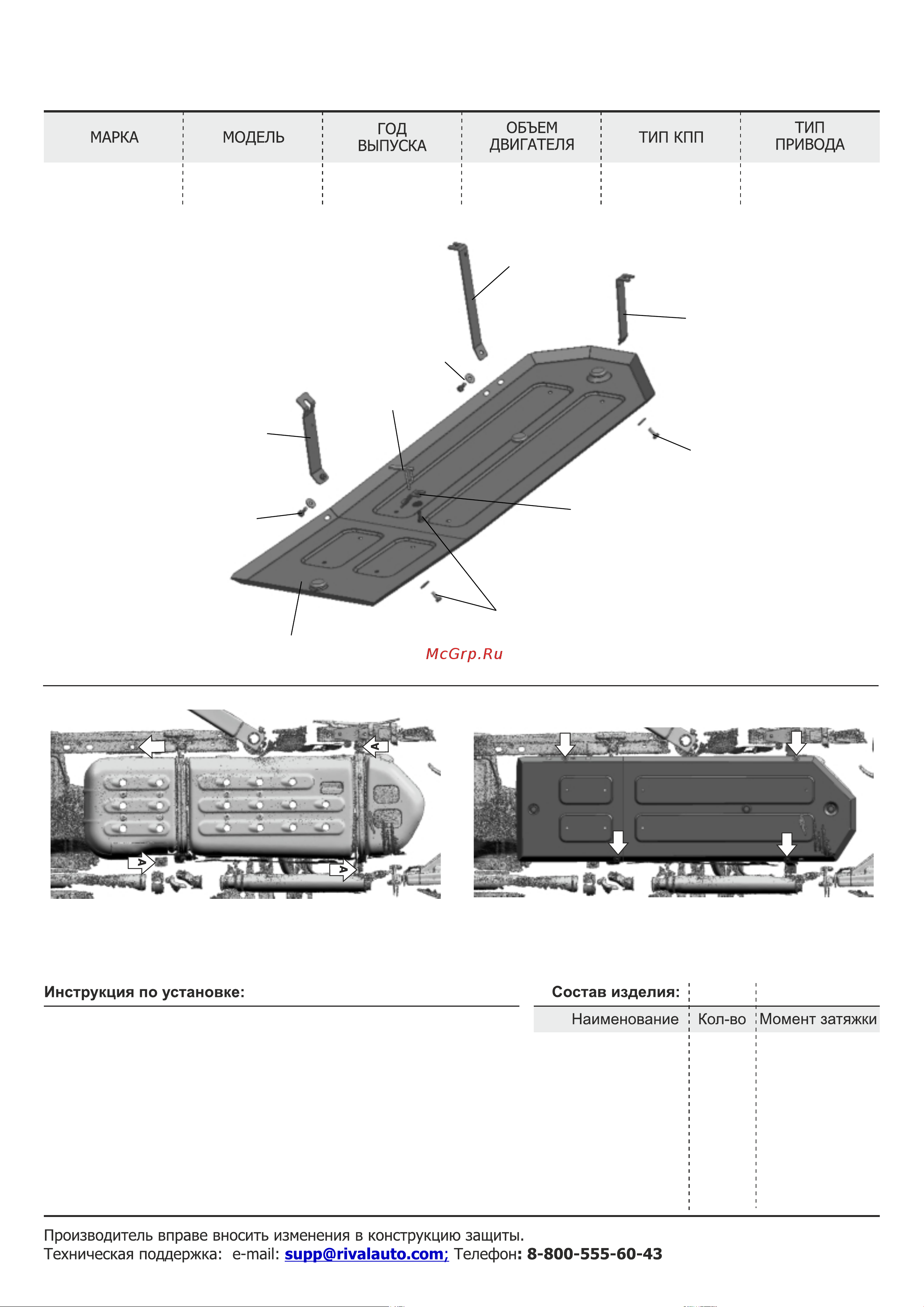

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ТОПЛИВНОГО БАКА
24 Нм
1. Не до конца открутить штатные болты в позициях (А) (рис.1).
2. Установить гайку закладную в позицию (Б).
3. Вкрутить болт M8x20 с шайбой 8 ув. на 2-3 оборота в позицию (Б).
4. Завести кронштейны открытыми пазами на болты в позициях (А) и (Б).
5. Установить защиту: закрепить защиту в точках (В) на кронштейны болтами М8х20 с
шайбами 8 ув. (рис.2).
6. Затянуть все резьбовые соединения с необходимым усилием. Использование
пневмоинструмента запрещено.
Экран
Рис .1
Болт М8х20
Шайба 8 ув.
Болт М8х20
Шайба 8 ув.
Б
В
Кронштейн 1
Кронштейн 2
Кронштейн 3
Кронштейн 4
Болт М8х20
Шайба 8 ув.
Гайка закладная
Рис .2
111.02030.1
Болт М8х20
Шайба 8 ув.
МКПП
Great Wall
2023-
Полный
King Kong Poer
2.0d
В
В
В
