Автоброня 111.03404.1 Руководство по эксплуатации онлайн
Болт М6х30
Болт М6х50
Втулки 25 мм
Гайка закладная М6
Шайба 8
Шайба 6
Экран
2 шт.
2 шт.
2 шт.
2 шт.
2 шт.
4 шт.
1 шт.
111.03404.1

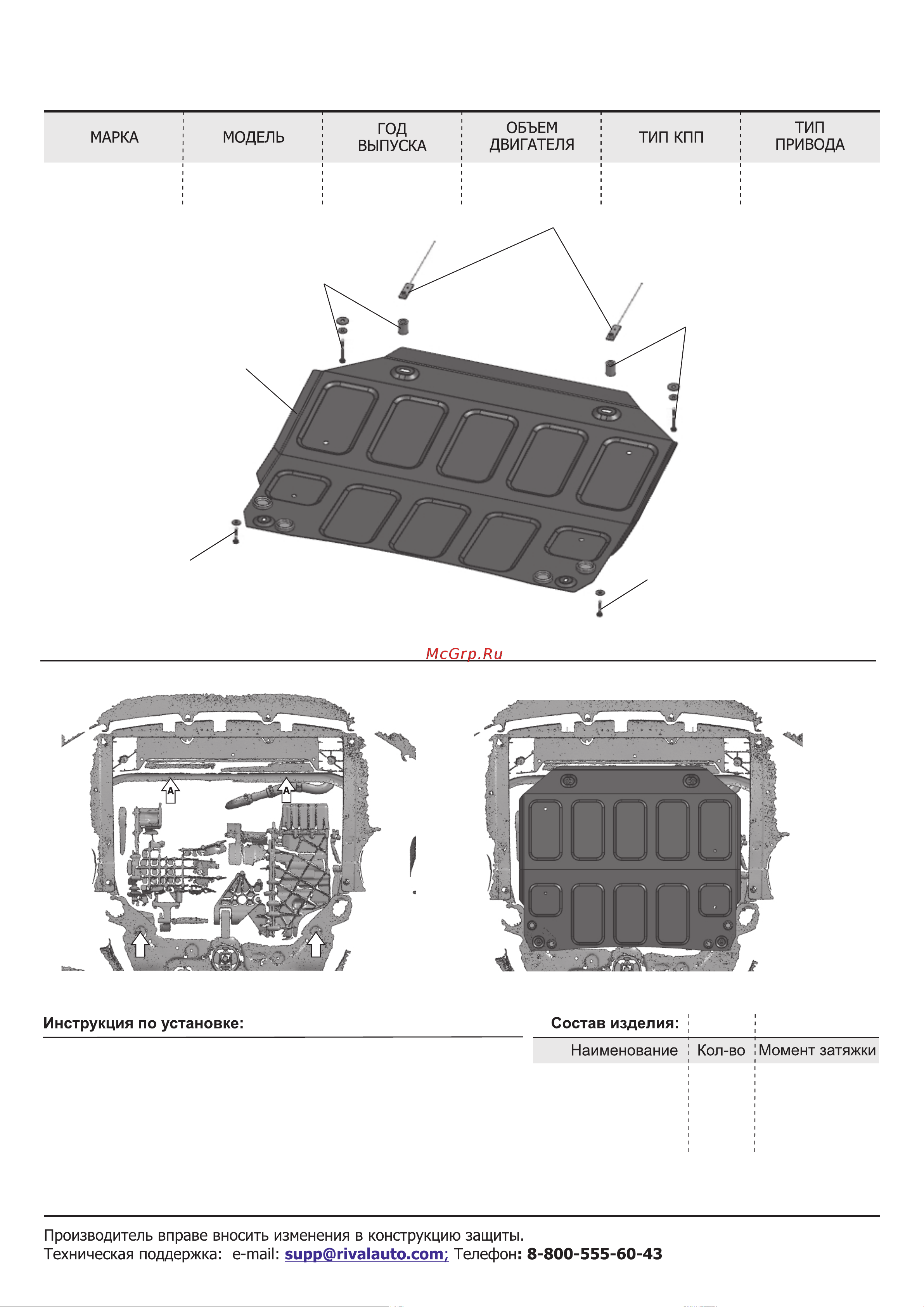

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА КАРТЕРА
Робот
9 Нм
1. Над отверстиями (А) установить гайки закладные М6.
2. Заднюю часть защиты закрепить болтами М6х30 с шайбами 6 в позициях (Б) с штатной
резьбой.
3. Переднюю часть защиты закрепить болтами М6х50 с шайбами 6 и 8 через втулки 25 мм в
установленных гайках закладных М6 (А).
4. Затянуть все резьбовые соединения с необходимым усилием. Использование
пневмоинструмента запрещено.
GAC
Gs3 (рынок РФ)
2023-
1.5
Передний
Экран
Гайка закладная М6
Болт М6х50
Шайба 6
Шайба 8
Втулка 25 мм
Болт М6х30
Шайба 6
Болт М6х50
Шайба 6
Шайба 8
Втулка 25 мм
Болт М6х30
Шайба 6
Б
Б
9 Нм
