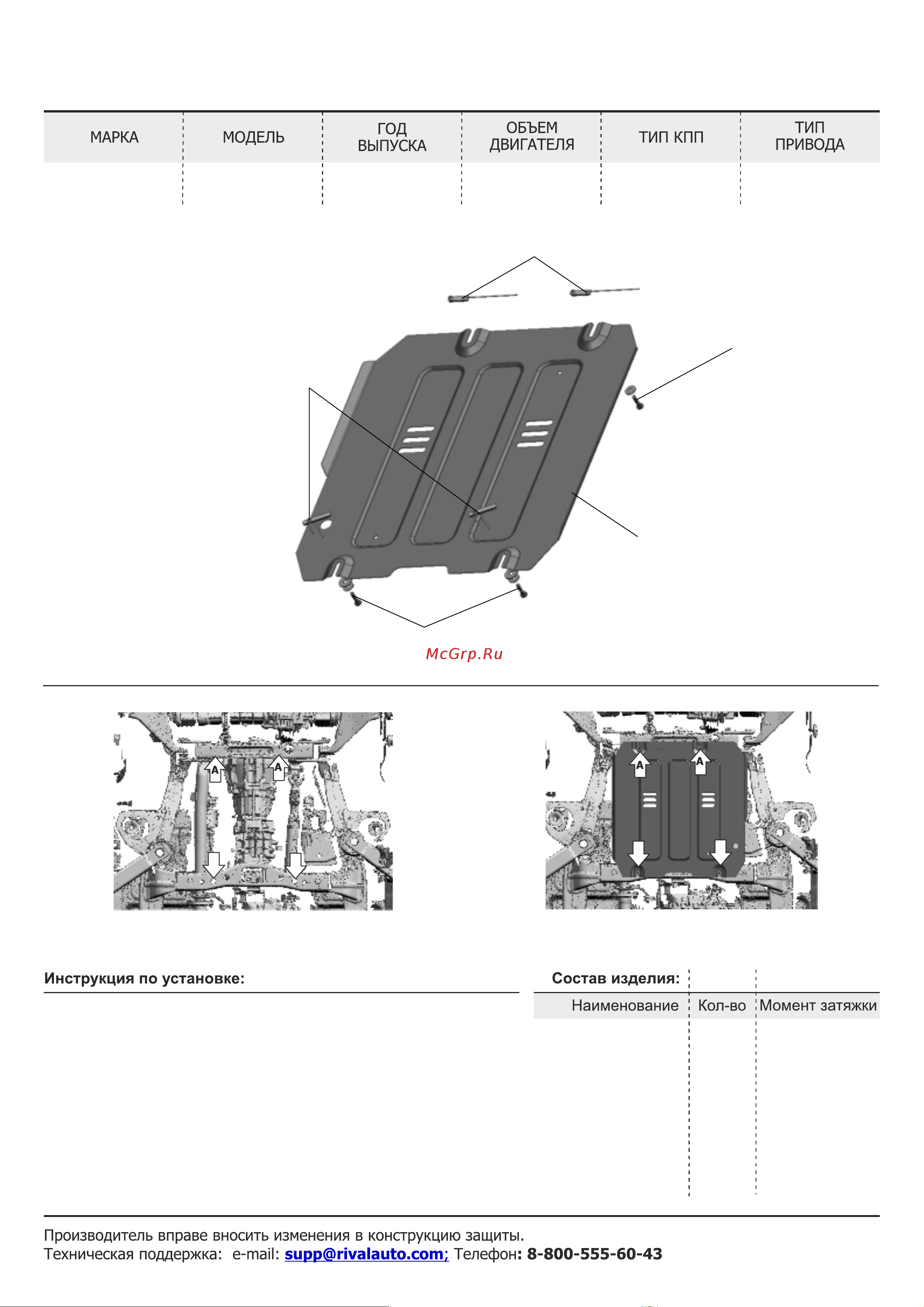

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА КПП

111.02028.1

МКПП

Great Wall

2023-

Полный

King Kong Poer

Болт М8х30

Шайба 8

Шайба 10

Закладная гайка с прово-

локой

Закладная гайка

Экран

4 шт.

2 шт.

1 шт.

24 Нм

1. Установить гайку закладную с проволокой в отверстия в позициях (А). (Рис.1).

2. Установить гайку закладную с усиками в отверстия в позициях (Б). (Рис.1).

3. Вкрутить на 2-3 оборота болт М8х30 с шайбой 10 и 8 в позициях (Б).

4. Установить защиту: заднюю часть завести открытыми пазами на вкрученные болты

М8х30 с шайбами 10 и 8 в позициях (Б), переднюю часть закрепить в точках (А)

болтами М8х30 с шайбами 8. (Рис.2).

5. Затянуть все резьбовые соединения с необходимым усилием. Использование

пневмоинструмента запрещено.

Экран

Рис .1 Рис .2

Закладная гайка

Болт М8х30

Шайба 10

Шайба 8

Болт М8х30

Шайба 8

Закладная гайка

2.0d
