Распаковка мотопомпы

• Откройте коробку, в которую упакована мотопомпа и комплек-

тующие детали. Проверьте (в соответствии с разделом «Ком

плектность» настоящей инструкции) комплектность мотопомпы

и отсутствие видимых механических повреждений.

• Установите и закрепите с помощью гаек на раме 1 опоры (см.

раздел «Комплектность»).

Подсоединение шлангов к мотопомпе

• Установите мотопомпу на ровную твердую поверхность как

можно ближе к водоему.

• Закрепите через прокладку (см. рис. 2, 3, 5 и раздел «Ком-

плектность») с помощью накидной гайки 25 на всасывающем

патрубке 14 штуцер 26.

• Закрепите через прокладку (см. рис. 2, 3, 5 и раздел «Комплект-

ность») с помощью накидной гайки 25 на выпускном патрубке 17

штуцер 26.

• Для использования мотопомпы по назначению необходимо

дополнительно приобрести шланги с условным проходом Dу

100. Для предотвращения возможных разрывов и повреждений

шлангов необходимо использовать армированные шланги или

шланги в проволочной оплетке.

• ВНИМАНИЕ! В нижней части всасывающего шланга 29 (см.

рис. 5 и раздел «Комплектность») должен быть установлен и

закреплен с помощью хомута 27 сетчатый фильтр. Отсутствие

сетчатого фильтра может привести к тому, что попавшие в цен-

тробежный насос 9 камни или куски грязи серьезно повредят

его рабочее колесо.

• Наденьте всасывающий шланг 28 на штуцер 26 всасывающе-

го патрубка 14 (см. рис. 2, 3 и 5). Для предотвращения отсоеди

нения всасывающего шланга 28 в процессе работы мотопомпы

закрепите его на штуцере 26 с помощью хомута 27. Опустите

всасывающий шланг 28 с сетчатым фильтром в водоем на не-

обходимую глубину.

• Наденьте выпускной шланг 29 на штуцер 26 выпускного па

трубка 17 (см. рис. 2, 3 и 5). Для предотвращения отсоединения

выпускного шланга 29 в процессе работы мотопомпы закрепи

те его на штуцере 26 с помощью хомута 27. Конец выпускно

го шланга 29 опустите в заранее подготовленную емкость для

воды (бочка, цистерна) или дождеприемный колодец.

• Выверните пробку 16 (см. рис. 3 и 5) из отверстия заливной гор-

ловины 15. С помощью ведра или лейки залейте воду в отвер

2. Стартер ручной

3. Рукоятка пусковая

19. Двигатель бензиновый

22. Рычаг газа

23. Рычаг воздушной заслонки

31. Табличка

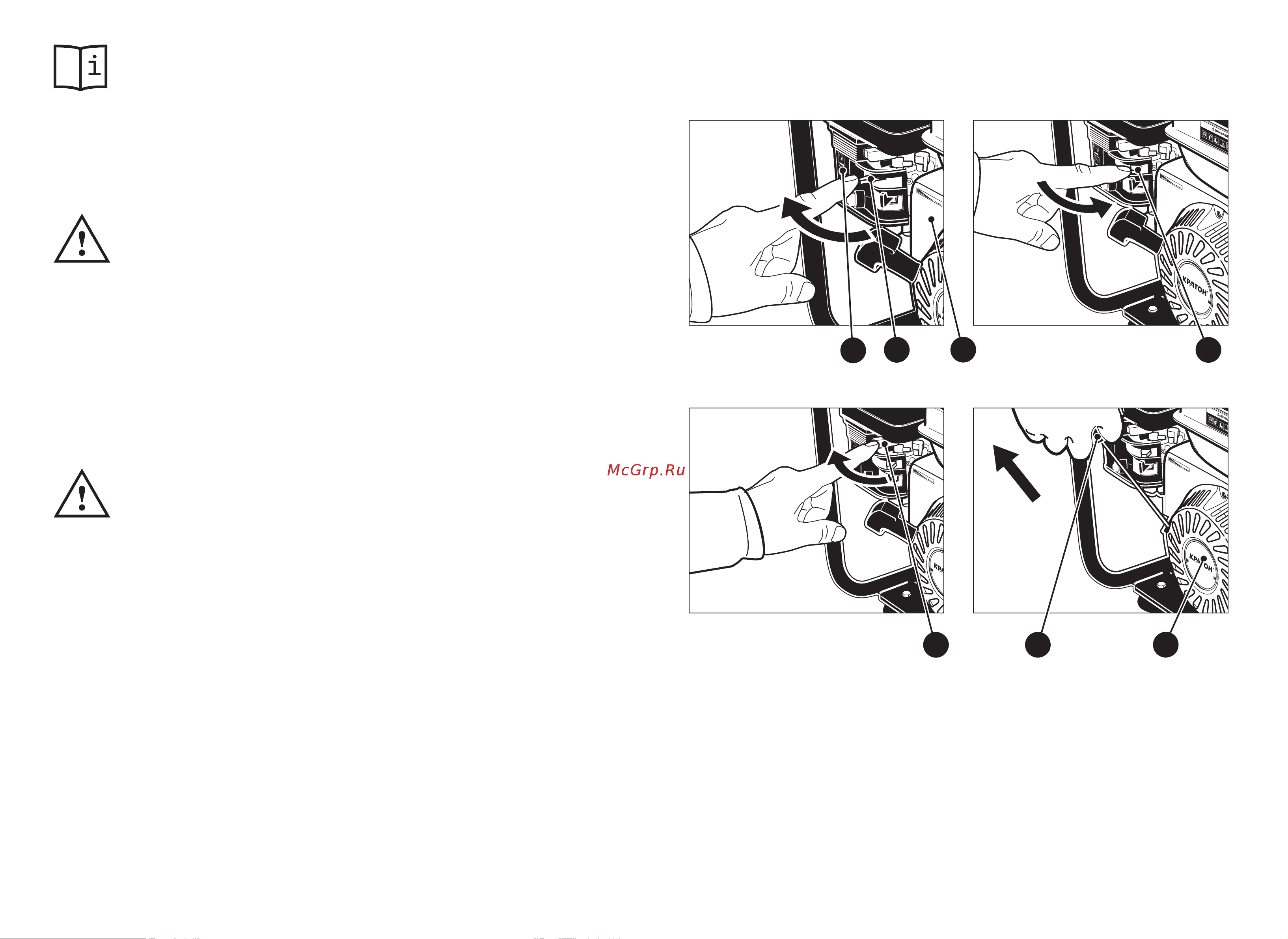

22 2

Рисунок 11 — Установка воздушной за-

слонки в положение «Пуск холодного

двигателя»

Рисунок 12 — Установка воздушной

заслонки в положение «Пуск и работа

прогретого двигателя»

Рисунок 13 — Установка рычага газа в

положение «МАКС» перед пуском дви

гателя мотопомпы

Рисунок 14 — Запуск двигателя мото

помпы
