Gigabyte GA-H67MA-D2H-B3 (REV. 1.0) [13/22] 6 интерфейсные разъемы на задней панели

- 13 - Инсталляция аппаратного обеспечения

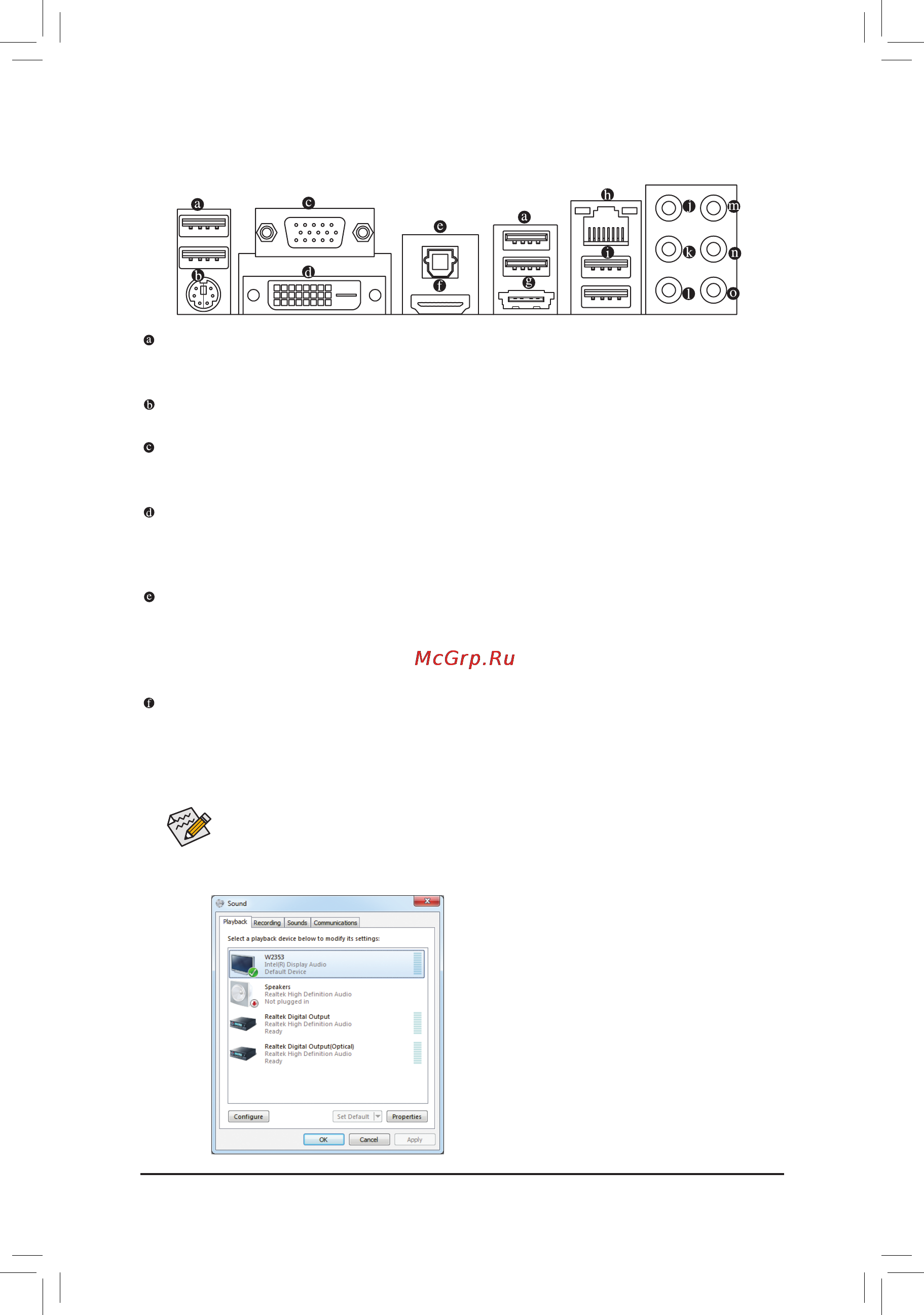

1-6 Интерфейсныеразъемыназаднейпанели

 ПортUSB2.0/1.1

USB-порт соответствует спецификации USB 2.0/1.1 и предназначен для подключения клавиатуры,

мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-интерфейсом.

 PS/2портклавиатурыилимыши

Этот порт предназначен для подключения мыши и клавиатуры с интерфейсом PS/2.

 ПортD-Sub

Порт D-Sub совместим с 15-контактным D-Sub-кабелем и предназначен для подключения

монитора с интерфейсом D-Sub.

 ПортDVI-D

(Примечание)

Порт DVI-D соответствует спецификации DVI-D, предназначен для подключения монитора с

интерфейсом DVI-D и поддерживает максимальное экранное разрешение 1920x1200 (актуальное

рабочее разрешение будет зависеть от конкретного монитора).

 ОптическийВыходцифровогоS/PDIF-интерфейса

Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или

внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).

Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы

способны взаимодействовать между собой средствами S/PDIF-интерфейса.

 ПортHDMI

Интерфейс HDMI (High-Пояснения Multimedia Interface) предназначен для передачи цифрового аудио/

видео без сжатия c поддержкой технологии HDCP. Порт предназначен для подключения устройств с

интерфейсом HDMI. Технология HDMI поддерживает максимальное экранное разрешение 1920x1200,

однако актуальное рабочее разрешение будет зависеть от конкретного монитора.

После установки устройства HDMI убедитесь, что текущее устройство воспроизведения звука •

назначено по умолчанию. Порядок настройки аудиоподсистемы может быть разным, в зависимости от

установленной ОС. Следуйте указаниям операционной системы семейства Windows 7 или Vista.

Имейте в виду, что спецификацией HDMI-аудио предусмотрена поддержка только следующих •

форматов: AC3, DTS и 2-канальный LPCM. Форматы AC3 и DTS воспроизводятся внешним декодером.

Загрузив ПК под управлением ОС Windows 7,

нажмите последовательно кнопки Пуск>Панель

управления>Звук, далее выберите Intel(R)Display

Audio, после чего подтвердите выбор, нажав на

кнопку Set Default (настройки "По умолчанию").

(Примечание) Порт DVI-D не поддерживает D-Sub

соединение через адаптер.
