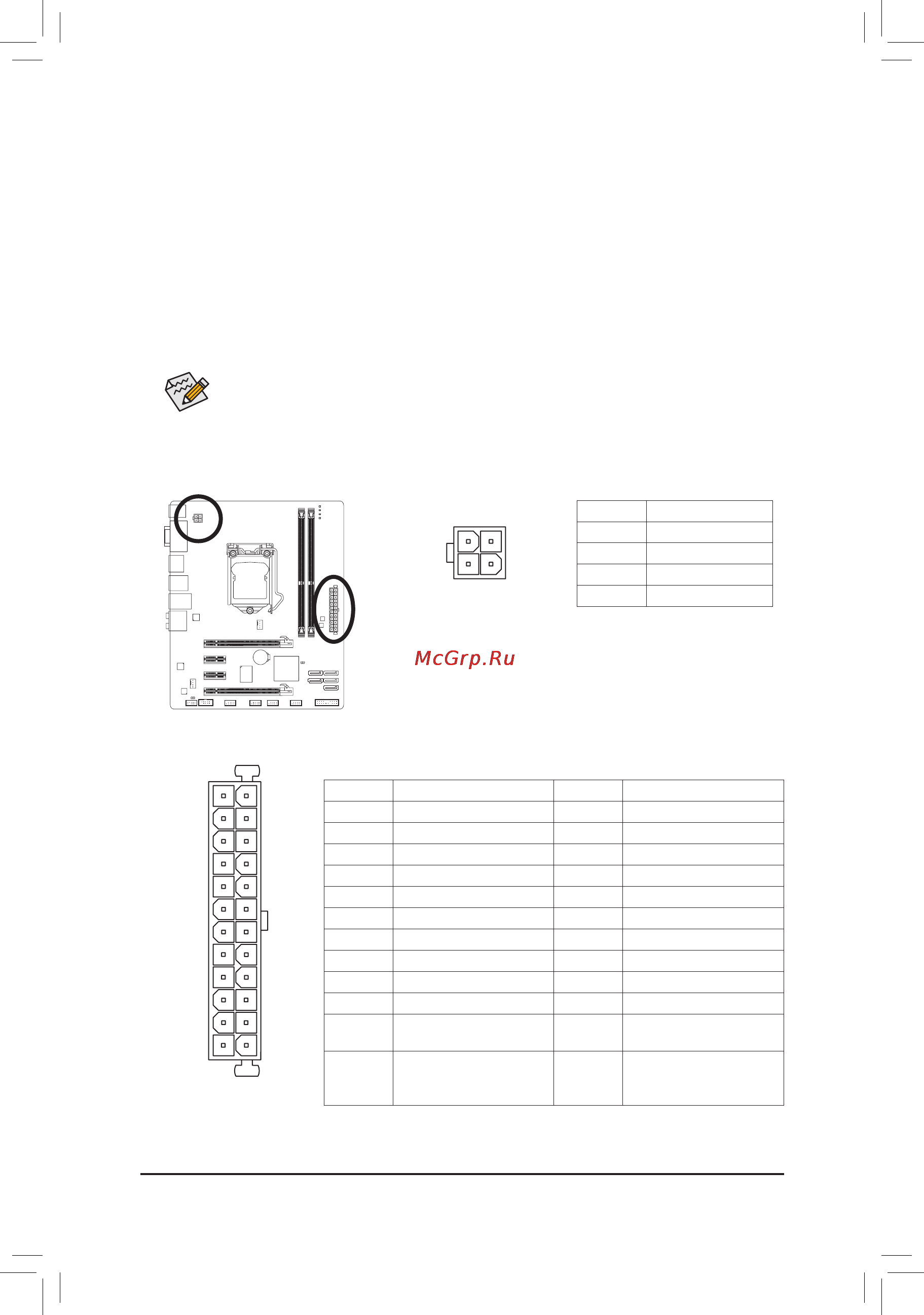

1/2)ATX_12V/ATX(4-контактныйразъемпитанияATX12Ви24-контактныйосновной
ATX-разъемпитания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен для
питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
работоспособность системы оказывается нестабильной или старт компьютера вовсе
невозможен.
ATX_12V
4
2
3
1
ATX_12V:
№ контакта Пояснения
1 GND (контакт Земля)
2 GND (контакт Земля)
3 +12 В
4 +12 В
№ контакта Пояснения № контакта Пояснения
1 3,3 В 13 3,3 В
2 3,3 В 14 -12 В
3 GND (контакт Земля) 15 GND (контакт Земля)
4 +5 В 16 PS_ON (soft On/Off)
5 GND (контакт Земля) 17 GND (контакт Земля)
6 +5 В 18 GND (контакт Земля)
7 GND (контакт Земля) 19 GND (контакт Земля)
8 Сигнал Power Good 20 -5 В
9 5VSB (сигнал stand by +5 В) 21 +5 В
10 +12 В 22 +5 В
11 +12 В (только для 24-
контактных ATX-разъемов)
23 +5 В (только для 24-
контактных ATX-разъемов)
12 3,3 В (только для 24-
контактных ATX-разъемов)
24 GND (контакт Земля, только
для 24-контактных ATX-
разъемов)
