- 15 - Инсталляция аппаратного обеспечения

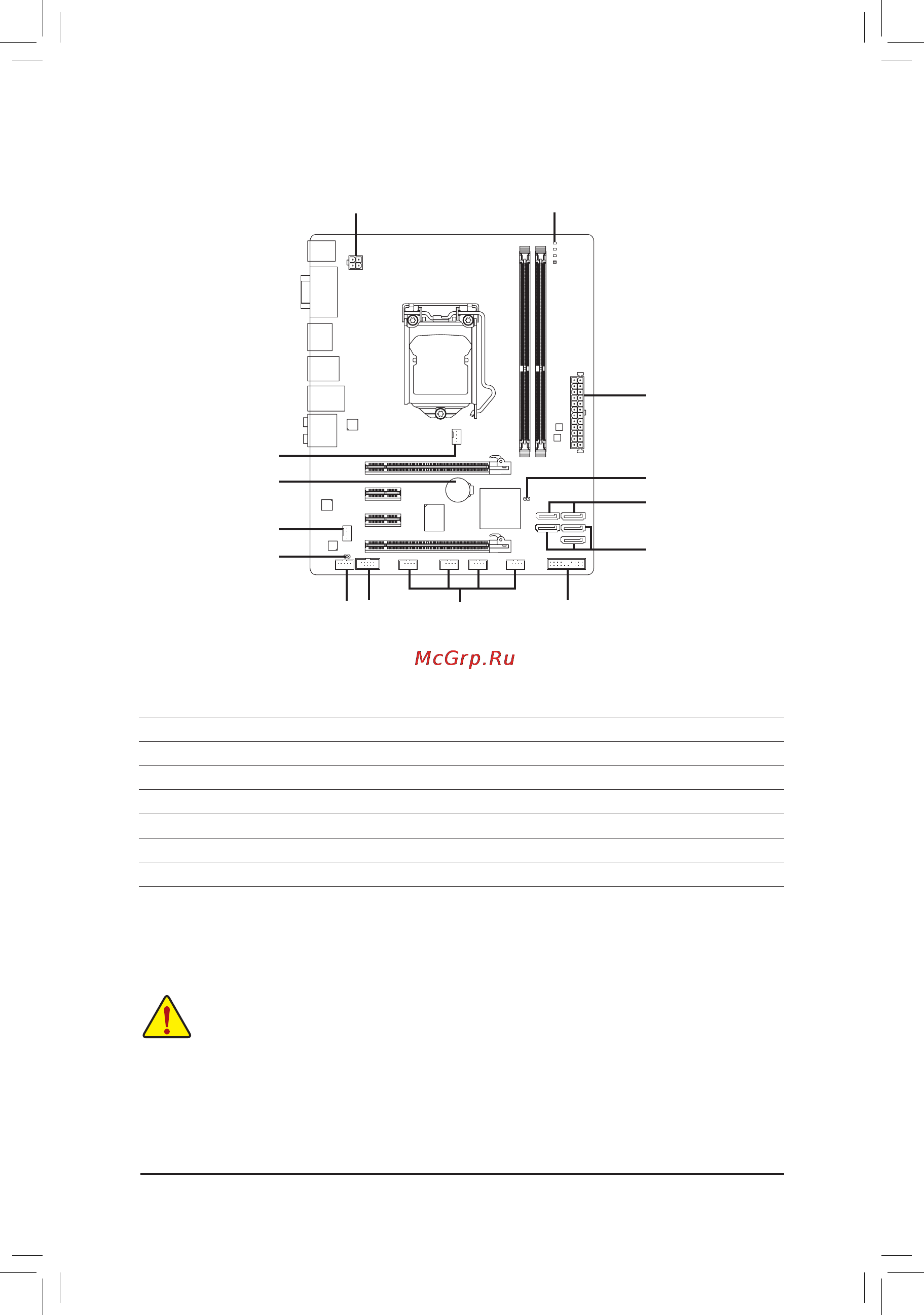

1-7 Внутренниеинтерфейсныеразъемы
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его •
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции •
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том, •
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
1 14
2
9
11
12
3
10
6
13
4
5
7
8
1) ATX_12V 8) F_PANEL
2) ATX 9) F_AUDIO
3) CPU_FAN 10) SPDIF_O
4) SYS_FAN 11) F_USB1/F_USB2/F_USB3/F_USB4
5) SATA3_0/1 12) COM
6) SATA2_2/3/4 13) CLR_CMOS
7) BAT 14) PHASELED
