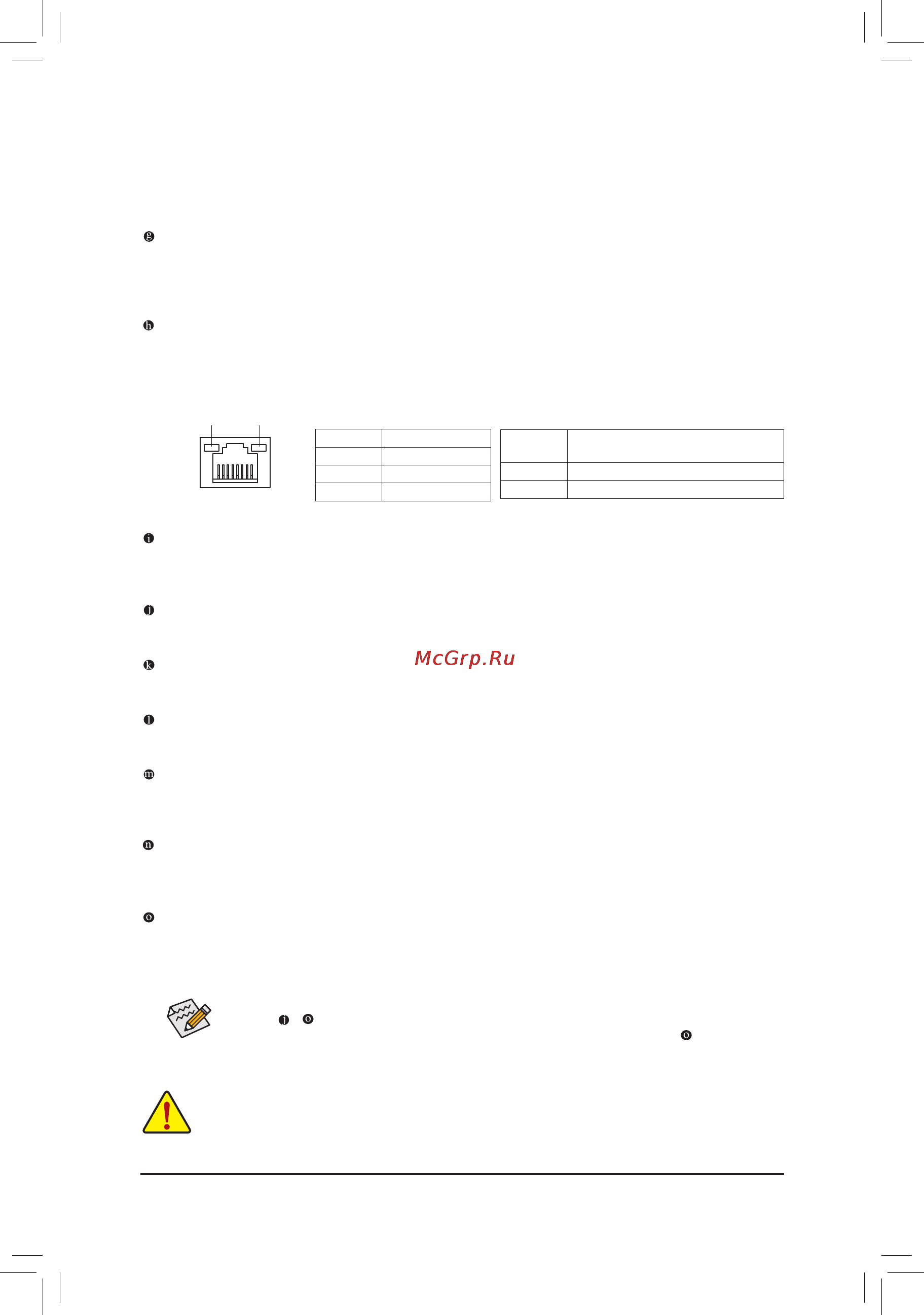

Инсталляция аппаратного обеспечения - 14 -
ПортeSATA(3Гбит/с)
Этот порт соответствует спецификации SATA II, совместим со стандартом SATA (пропускная способность
до 3 Гбит/с и 1,5 Гбит/с соответственно) и предназначен для подключения внешних SATA-накопителей.
Чипсет Intel H67 Express поддерживает функцию RAID. Рекомендации по конфигурированию
накопителей в составе RAID-массивов приведены в Главе 5, "Конфигурирование жестких SATA-дисков".
СетеваярозеткаRJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до 1 Гбит/с). В
таблице приведены возможные состояния LAN-порта, о которых информируют два светодиодных индикатора
на розетке.
Встроеннаяграфикаидвухмониторныеконфигурации:
Системная плата оснащена тремя портами для вывода видеоизображения: D-Sub, DVI-D и HDMI.
Двухмониторные конфигурации поддерживаются средствами установленной на ПК операционной
системы, и не поддерживаются средствами BIOS Setup или POST-процедурой.
ПортUSB3.0/2.0
Порты USB 3.0 удовлетворяют требованиям спецификации USB 3.0, обратно совместимы с портами
USB 2.0/1.1 и предназначены для подключения клавиатуры, мыши, принтера, флэш-накопителей, а
также других периферийных устройств с USB-интерфейсом.
Разъем"Выход"центральнойколонкиисабвуфера(mini-Jackоранжевогоцвета)
Этот разъем предназначен для подключения центральной и низкочастотной (сабвуфер) колонок
акустической системы в конфигурации 5.1/7.1
Разъем"Выход"заднейпарыколонок(mini-Jackчерногоцвета)
Этот разъем предназначен для подключения задней пары колонок акустической системы в
конфигурации 4/5.1/7.1.
Разъем"Выход"боковойпарыколонок(mini-Jackсерогоцвета)
Этот разъем предназначен для подключения боковой пары колонок акустической системы в
конфигурации 7.1.
Разъем"Линейныйвход"(mini-Jackголубогоцвета)
Один из основных разъемов аудиоподсистемы. Этот разъем предназначен для ввода сигнала от
различных аудиоустройств (например, внешний оптический накопитель, MP3-плеер, портативный
медиаплеер, и др.).
Разъем"Линейныйвыход"(mini-Jackзеленогоцвета)
Один из основных разъемов аудиоподсистемы. Этот разъем предназначен для вывода аудиосигнала на
стереоколонки или наушники. Этот разъем также используется для подключения фронтальных колонок
акустической системы в конфигурации 4/5.1/7.1.
Разъем"Микрофонныйвход"(mini-Jackрозовогоцвета)
Один из основных разъемов аудиоподсистемы. В конфигурации по умолчанию к этому разъему
подключается микрофон.
Отключая аудиоустройство, сначала отсоедините сигнальный кабель от устройства, а затем от •
соответствующего разъема на системной плате.
Вынимая кабель из разъема, аккуратно потяните его в направлении перпендикулярном секции портов •
ввода/вывода, не раскачивая из стороны в сторону, поскольку это может привести к замыканию
контактов и повреждению платы.
В дополнение к перечисленным вариантам подключения внешних устройств к аудиоподсистеме ПК,
разъемам ~ средствами программного обеспечения можно назначить иные функции. Однако,
следует иметь в виду, что микрофон по-прежнему ДОЛЖЕН быть подключен к разъему . Чтобы уточнить
конкретную конфигурацию, ознакомьтесь с инструкцией по инсталляции многоканальной аудиоподсистемы
(Глава 5, "Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы").
Индикатор активности LAN-порта
Индикатор LAN-соединения/Скорость
Индикатор активности
LAN-порта
Индикатор LAN-
соединения/Скорость
Порт LAN-интерфейса
Состояние Скорость*
Оранжевый 1 Гбит/с
Зеленый 100 Мбит/с
Выключен 10 Мбит/с
Активность
индикатора
Пояснения
Мигает Осуществляется прием и передача данных
Выключен Прием и передача данных отсутствуют
* Пропускная способность LAN-соединения
