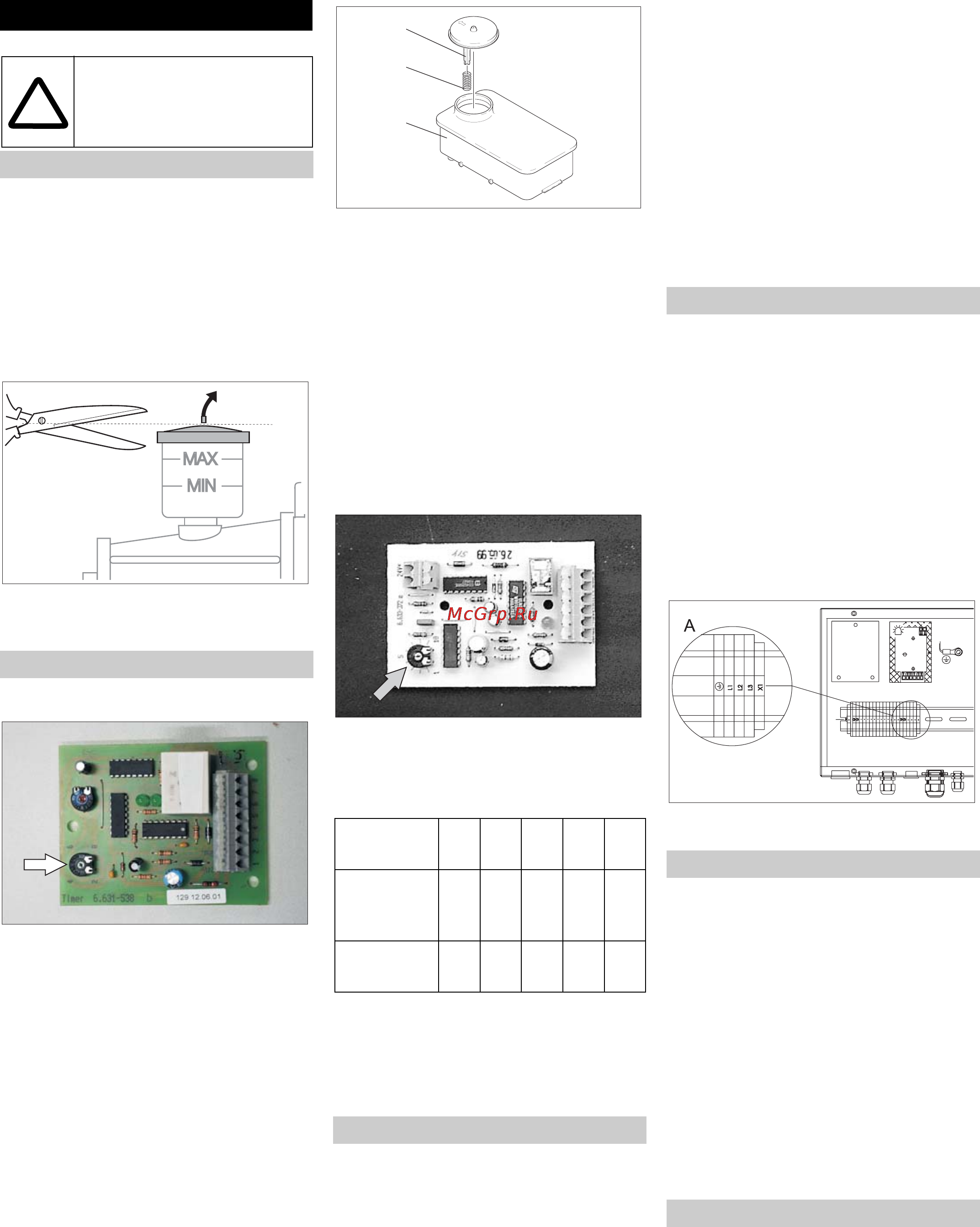

94 Español
Î Comprobar la dirección de giro de la
bomba de presión inicial. La dirección
de giro debe coincidir con la flecha de la
carcasa.
Î Comprobar que la alimentación de agua
tenga el caudal necesario y la tempera-
tura permitida.
Î Comprobar el nivel de aceite de la bom-
ba de alta presión.
Î Antes del primer uso se debe cortar la
punta de la tapa del recipiente de aceite
de la bomba de agua.
Î Ajustar el tiempo de disponibilidad con
el potenciómetro en el sistema electró-
nico de control.
El tiempo se puede ajustar entre 2 y 8 mi-
nutos. En la platina de control está impresa
una escala simple con los valores orientati-
vos.
Como protección contra la calcificación
para el servicio de agua caliente con agua
dura. Agrega descalcificador al agua. La
dosis puede adaptarse al grado de dureza
del agua.
Î Retirar el resorte (c) de la varilla del
capó (b) del recipiente del descalcifica-
dor (a).
Î Rellenar el recipiente con líquido des-
calcificador Kärcher RM 110 (Nº de ref.
2.780-001).
Peligro
¡Tensión eléctrica peligrosa! El ajuste sola-
mente lo podrá realizar un técnico electri-
cista.
Î Calcular la dureza del agua local:
– A través del suministrador local,
– con un aparato de comprobación de du-
reza (nº ref. 6.768-004).
Î Ajustar el potenciómetro de la platina
del descalcificador de acuerdo a la du-
reza del agua.
La tabla indica el ajuste correcto.
Ejemplo:
Para un agua de dureza 15 °dH ajustar el
potenciómetro al valor 6 de la escala. A par-
tir de ahí se obtiene una pausa de 31 se-
gundos, es decir, cada 31 segundos se
abre brevemente la válvula magnética.
Nota
La toma de agua, la red de alta presión y la
toma de electricidad sólo pueden ser lleva-
dos a cabo por técnicos autorizados que
respeten las normativas locales.
– La instalación debe estar montada en
un lugar seco, a salvo de explosiones.
– El montaje se debe realizar sobre una
base fija y plana.
– La instalación debe tener fácil acceso
para realizar trabajos de mantenimien-
to.
– La temperatura del lugar no puede so-
brepasar los 40 °C.
Es posible montarlo de los siguientes mo-
dos:
– Montaje en la pared
– Montaje con el equipo accesorio estruc-
tura de suelo (opcional)
Si se monta a la pared, se debe examinar si
la pared puede soportar el peso. El material
de fijación suministrado es apto para pare-
des de cemento o ladrillos macizos para
paredes de un grosor a partir de 11,5 cm
(consulte la hoja de medidas para un dibujo
del orificio).
– Valores de conexión: véase la placa de
características y datos técnicos.
– El suministro de corriente necesario
para el funcionamiento de la instalación
debe estar diseñado para el funciona-
miento permanente.
– La conexión eléctrica debe ser realiza-
da por un electricista y cumplir la norma
CEI 60364-1.
– Las piezas conductoras de corriente,
cables y aparatos del aire de trabajo tie-
ne que estar en perfecto estado y prote-
gidas contra los chorros de agua.
A Bornes de conexión
Î Instalar conexión eléctrica.
– Configurar la alimentación de agua para
el funcionamiento permanente.
– La toma de agua se debe equipar con
un grifo de cierre y conectar un tubo de
presión móvil a la instalación de alta
presión.
– Si el corte trasversal del conducto es
demasiado bajo o hay poca presión ini-
cial, habrá escasez de agua.
– Si hay demasiada presión inicial o pun-
tas de presión en el sistema de tube-
rías, es imprescindible conectar un
reductor de presión.
– En el lugar de montaje debe haber un
desagüe de agua.
A la hora del montaje se deben tener en
cuenta la hoja estándar de la VDMA 24416
"Limpiadoras a alta presión, sistemas fijos
de limpieza a alta presión, requisitos, insta-
lación, inspección" (se puede adquirir en la
editorial Beuth, Colonia, www.beuth.de).
– La conexión entre la red de tuberías fija
y el aparato debe ser una manguera de
alta presión.
Instalación del equipo
¡Sólo para personal técnico
autorizado!
Primera puesta en marcha
Configuraciones
Tiempo de disponibilidad
Equipo accesorio descalcificador (op-
cional)
!
Dureza del
agua (°dH)
510152025
Escala del
potenció-
metro
87654,5
Pausa (se-
gundos)
50 40 31 22 16
Montaje
b
c
a
Conexión eléctrica
Suministro de agua
Instalación de alta presión
