10
ПОДГОТОВКА К РАБОТЕ

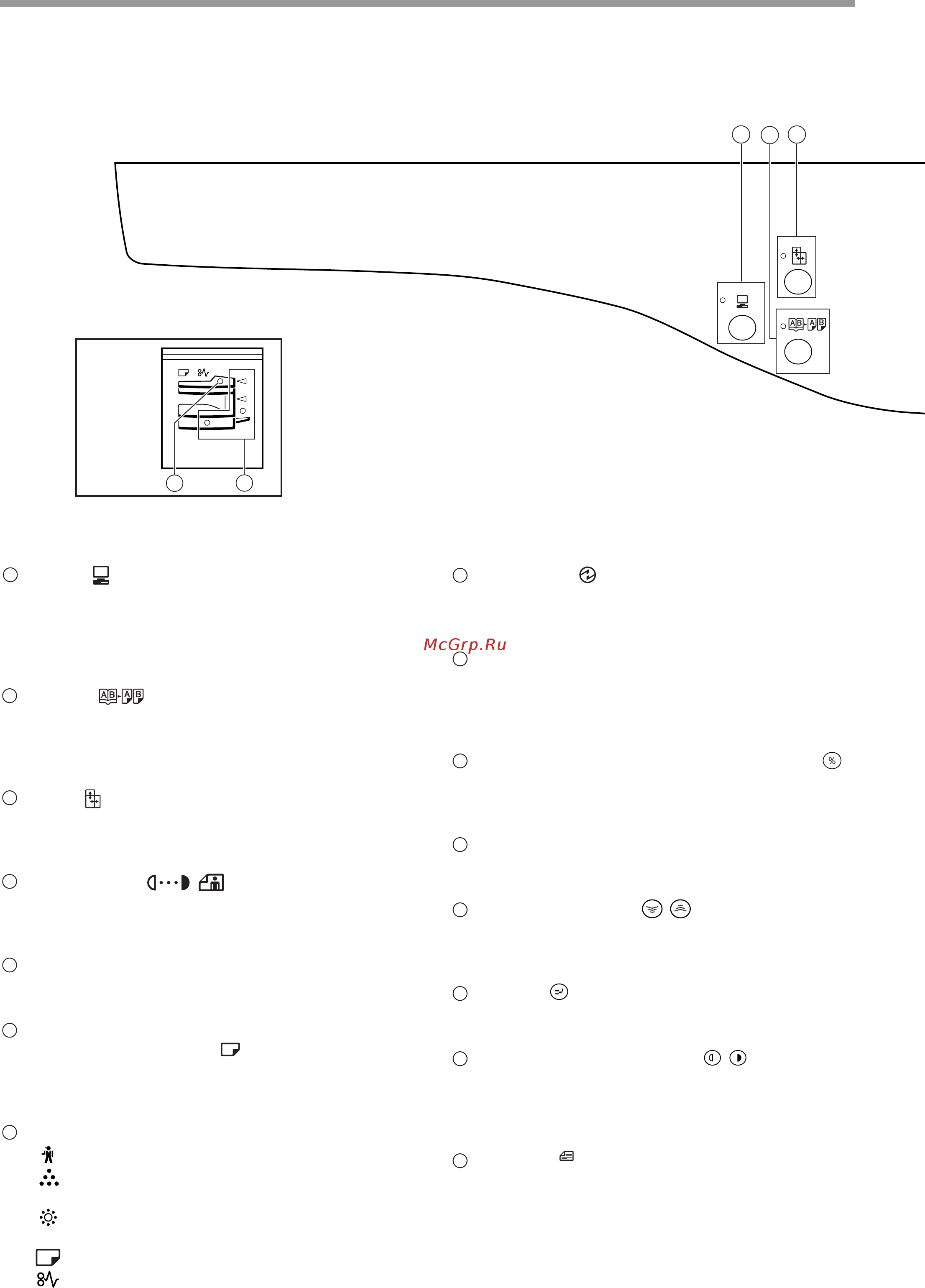

ПАНЕЛЬ УПРАВЛЕНИЯ
Кнопка ( ) / индикатор ОНЛАЙНОВЫЙ РЕЖИМ
При нажатии на кнопки аппарат переключается в
режим "online" или "off-line". Индикатор загорается в
режиме "online" и гаснет в режиме "off-line".
Индикатор мигает в момент получения данных
печати и во время паузы при печати. (стр. 29)
Кнопка ( ) / индикатор режима
КОПИРОВАНИЕ РАЗВОРОТА
Используется при получении раздельных копий
с книжного разворота или иного 2-страничного
оригинала. (стр. 27)
Кнопка ( ) / индикатор режима РАЗДЕЛЬНОЕ
МАСШТАБИРОВАНИЕ ПО ГОРИЗОНТАЛИ И ВЕРТИКАЛИ
При нажатии на кнопку масштаб по вертикали и горизонтали
копии устанавливается независимо друг от друга. (стр. 24)
Кнопка ( / / ) / индикаторы
режимов АВТО /ТЕКСТ /ФОТО
Используется для выбора режима экспонирования
"АВТО", "ТЕКСТ" или "ФОТО". (стр. 21)
Кнопка СБРОС ДАННЫХ АУДИТА ()
Позволяет закрыть учетные данные по данному
счету. (стр. 39)
Индикатор режима АВТОМАТИЧЕСКИЙ
ВЫБОР БУМАГИ ()
При загоревшемся индикаторе бумага нужного формата
будет выбрана автоматически в зависимости от размеров
оригинала и выбранного масштаба. (стр. 20)
Предупреждающие индикаторы
[] Индикатор технического обслуживания (стр. 46)
[]Индикатор необходимости замены картриджа с
тонером (стр. 46)
[] Индикатор необходимости замены проявителя
(стр. 46)
[] Индикатор необходимости загрузки бумаги (стр. 46)
[] Индикатор застревания листа (стр. 46)
индикатор () ЭНЕРГОСБЕРЕГАЮЩИЙ
РЕЖИМ
Загорается при переключении аппарата в
энергосберегающий режим. (стр. 12)
Дисплей
Показывает установленное количество копий, а
также масштаб копирования, функцию
программы пользователя, код настройки и код
ошибки при возникновении неисправности.
Кнопка дисплея масштаба копирования ()
При нажатии на кнопку на дисплее появится
значение масштаба (если в это время аппарат не
используется)
(стр. 24)
Индикатор МАСШТАБ
Загорается после установки масштаба
копирования. (стр. 24)
Кнопка МАСШТАБ (,)
Используются для выбора любого значения
масштаба в интервале от 25% до 400% с шагом
в 1 %. (стр. 24)
Кнопка () / индикатор ПРЕРЫВАНИЕ
Позволяет прервать процесс копирования. (стр.
28)
Кнопки Светлее и Темнее ( , ) /
индикаторы
Используются для регулировки уровня
экспозиции в режиме ТЕКСТ или ФОТО. (стр.
21)
Кнопка () УСТАНОВКА ФОРМАТА
ОРИГИНАЛА /индикаторы ФОРМАТ
ОРИГИНАЛА indicators
Используются для установки формата
оригинала. (стр. 16) Индикатор выбранного
формата загорается.
1
2
3
4
AUTO
5
ACC.#-C
6
AUTO
7
8
9
10
11
12
13
14
15
ENTER
AR-5316
18
21
2
3
1
