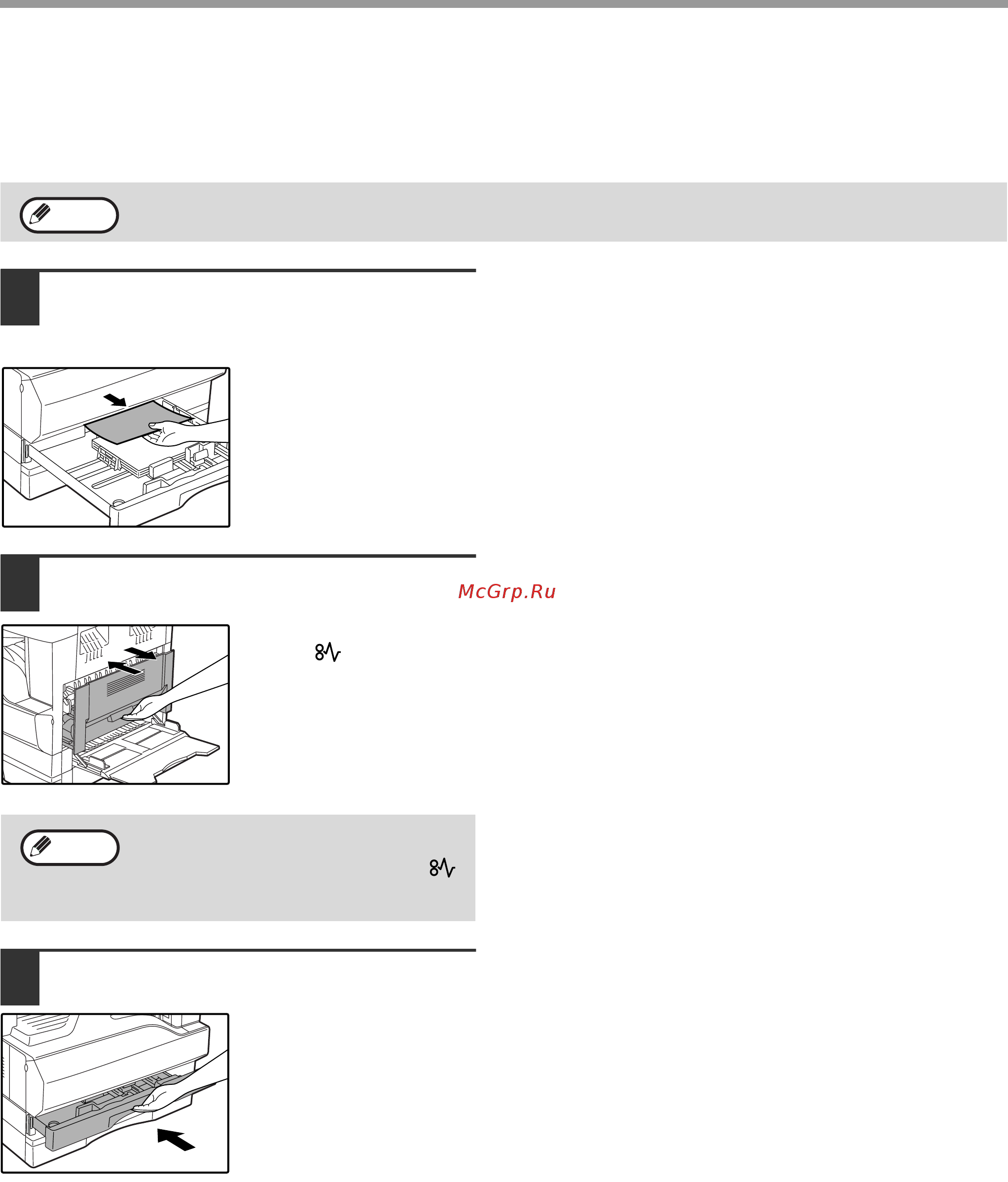

УСТРАНЕНИЕ НЕПОЛАДОК
ЗАСТРЕВАНИЕ ЛИСТА ПРОИЗОШЛО В ВЕРХНЕМ
ЛОТКЕ ЗАГРУЗКИ
1
Выдвиньте и приподнимите верхний
лоток загрузки и извлеките застряв-
ший лист.
Будьте внимательны с
тем, чтобы не разорвать
лист во время его извле-
чения.
2
Откройте и вновь закройте боковую
крышку.
Индикатор застревания
листа () погаснет.
3
Закройте верхний лоток загрузки.
Нажимайте на лоток до
его полного закрытия.
Перед открыванием лотка убедитесь в том, что в нем не находится застрявший лист. (стр. 49)
–ÏÊ˙¯¸Í˝Ê¯
•
При закрывании боковой крышки нажми-
те на ручку крышки.
•
Если индикатор застревания листа ()
не перестал мигать, проверьте, не оста-
лись ли обрывки листа внутри аппарата.
–ÏÊ˙¯¸Í˝Ê¯
