50
УСТРАНЕНИЕ НЕПОЛАДОК

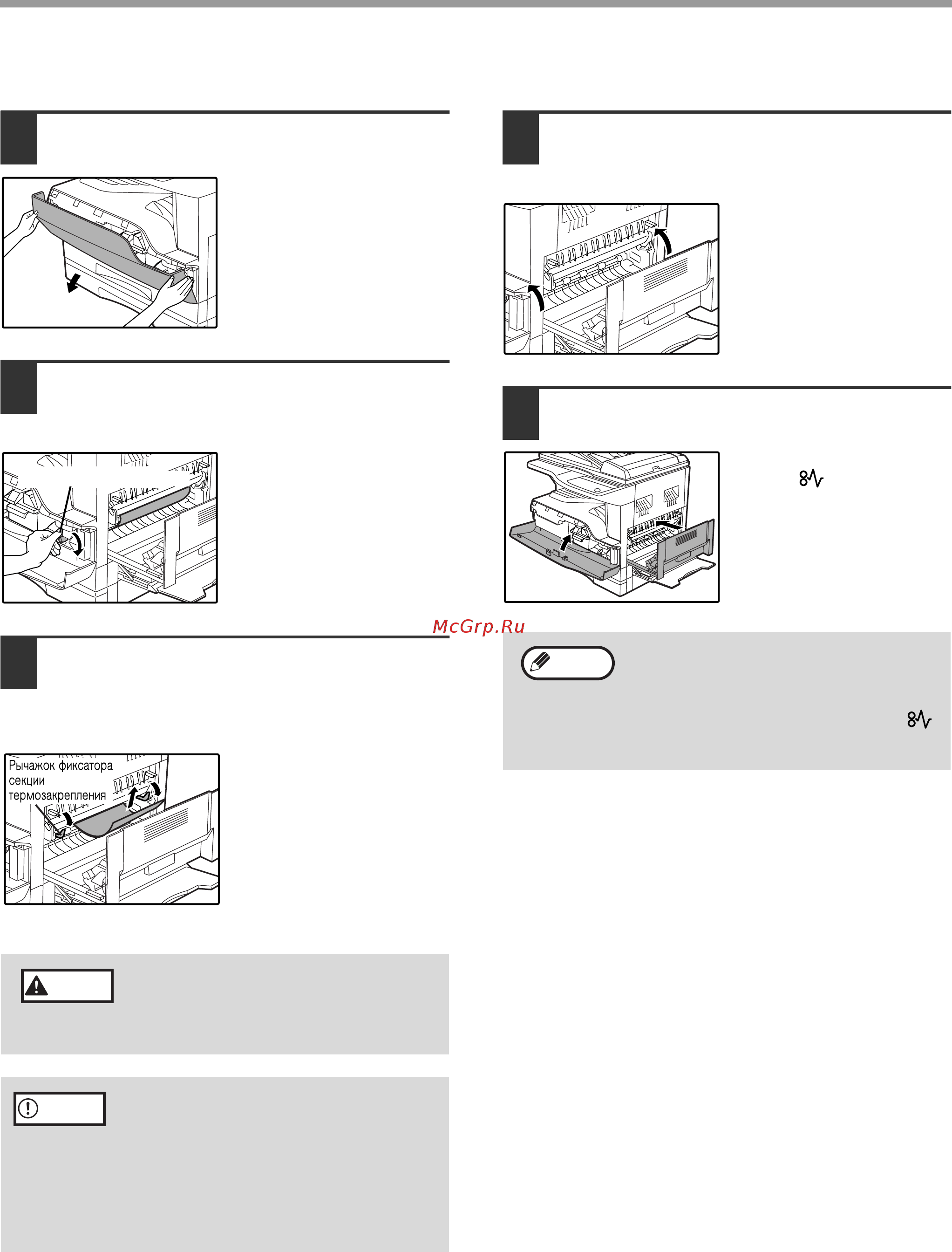

В. Застревание произошло в секции термозакрепления
1
Аккуратно выдвиньте с двух сторон
переднюю крышку.
2
Поворачивайте ручку вращения вали-
ка в направлении, указанном стрел-
кой.
3
Аккуратно удалите застрявшую
бумагу. Опустите рычаги фиксации
секции термозакрепления, чтобы
облегчить вытаскивание бумаги.
Будьте внимательны с
тем, чтобы не разорвать
лист во время его извле-
чения.
4
Поднимите рычаги фиксации секции
термозакрепления для их установки в
рабочее положение.
5
Закройте переднюю и боковую крыш-
ки.
Индикатор застревания
листа () погаснет.
Секция термозакрепления нагревается
до высокой температуры. Не прикасай-
тесь к ней при извлечении листа, в про-
тивном случае Вы можете получить ожо-
ги.
•
Не прикасайтесь к поверхности фотопрово-
дящего барабана во время извлечения лис-
та (ее части, окрашенной в зеленый цвет).
Вы можете повредить поверхность бараба-
на, что негативно скажется на качестве ко-
пий.
•
Будьте внимательны с тем, чтобы частицы
незакрепленного на листе тонера не испач-
кали Ваши руки и одежду.
Ручка вращения валика
”ÁÚÓÏÓ≈˝Ó
Õ˝Ê˙Í˝Ê¯
•
При закрывании передней крышки акку-
ратно поддерживайте ее с обеих сторон.
•
При закрывании боковой крышки нажми-
те на ручку крышки.
•
Если индикатор застревания листа ()
не перестал мигать, проверьте, не оста-
лись ли обрывки листа внутри аппарата.
–ÏÊ˙¯¸Í˝Ê¯
