53
УСТРАНЕНИЕ НЕПОЛАДОК
5
5

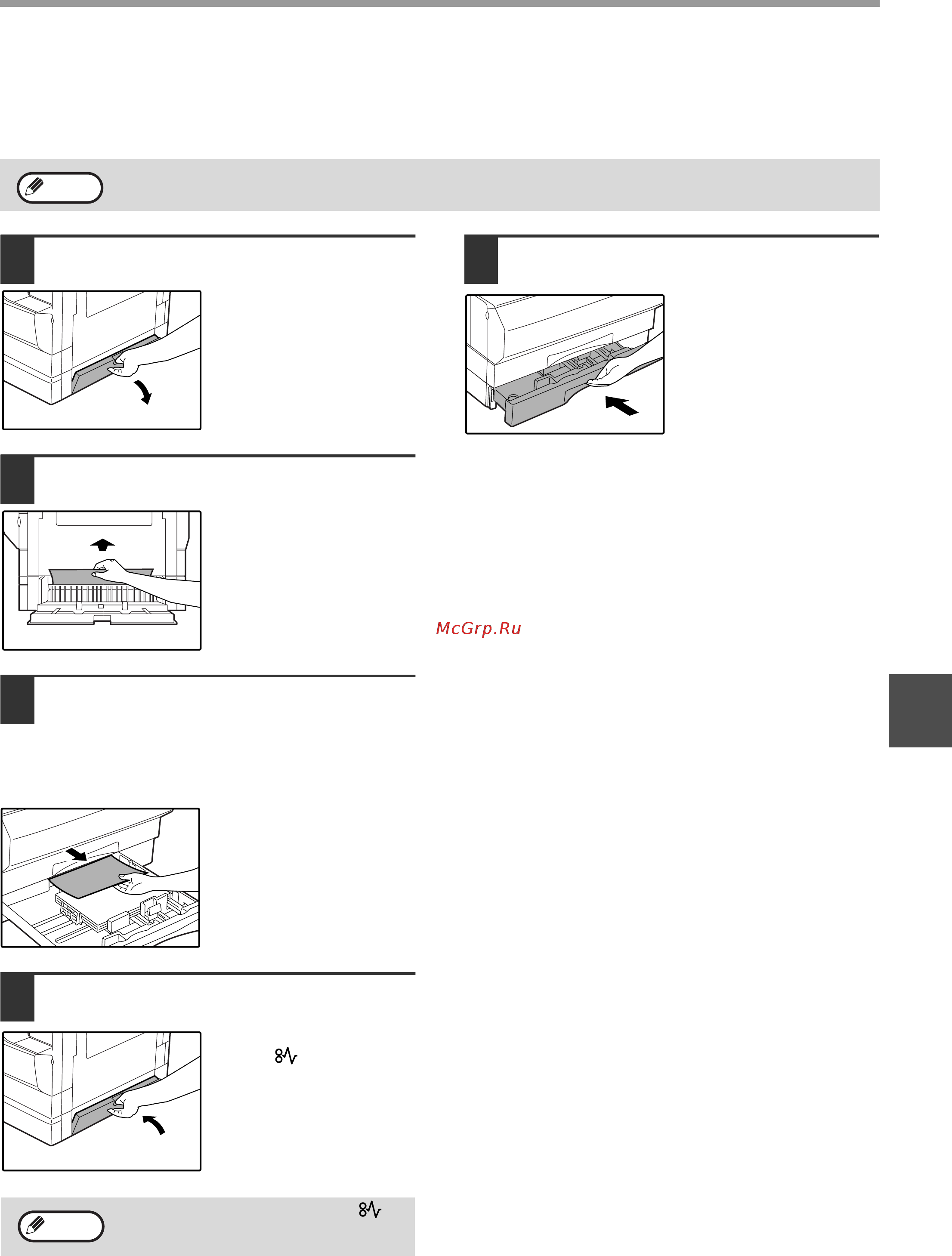

ЗАСТРЕВАНИЕ ЛИСТА ПРОИЗОШЛО В НИЖНЕМ
ЛОТКЕ ЗАГРУЗКИ (Только модель с двумя лотками)
1
Откройте нижнюю боковую крышку.
Возьмитесь за ручку
крышки при ее открыва-
нии.
2
Извлеките застрявший лист.
Будьте внимательны с
тем, чтобы не разорвать
лист во время его извле-
чения.
3
Если во время проведения второго
этапа операции застрявший лист не
виден, приподнимите и выдвиньте
нижний лоток загрузки, после чего из-
влеките застрявший лист.
Будьте внимательны
стем, чтобы не разорвать
лист во время его извле-
чения.
4
Закройте нижнюю боковую крышку.
Индикатор застревания
листа () погаснет.
5
Закройте нижний лоток загрузки.
Перед открыванием лотка убедитесь в том, что в нем не находится застрявший лист. (стр. 49)
–ÏÊ˙¯¸Í˝Ê¯
Если индикатор застревания листа () не
перестал мигать, проверьте, не остались ли
обрывки листа внутри аппарата.
–ÏÊ˙¯¸Í˝Ê¯
