21
22

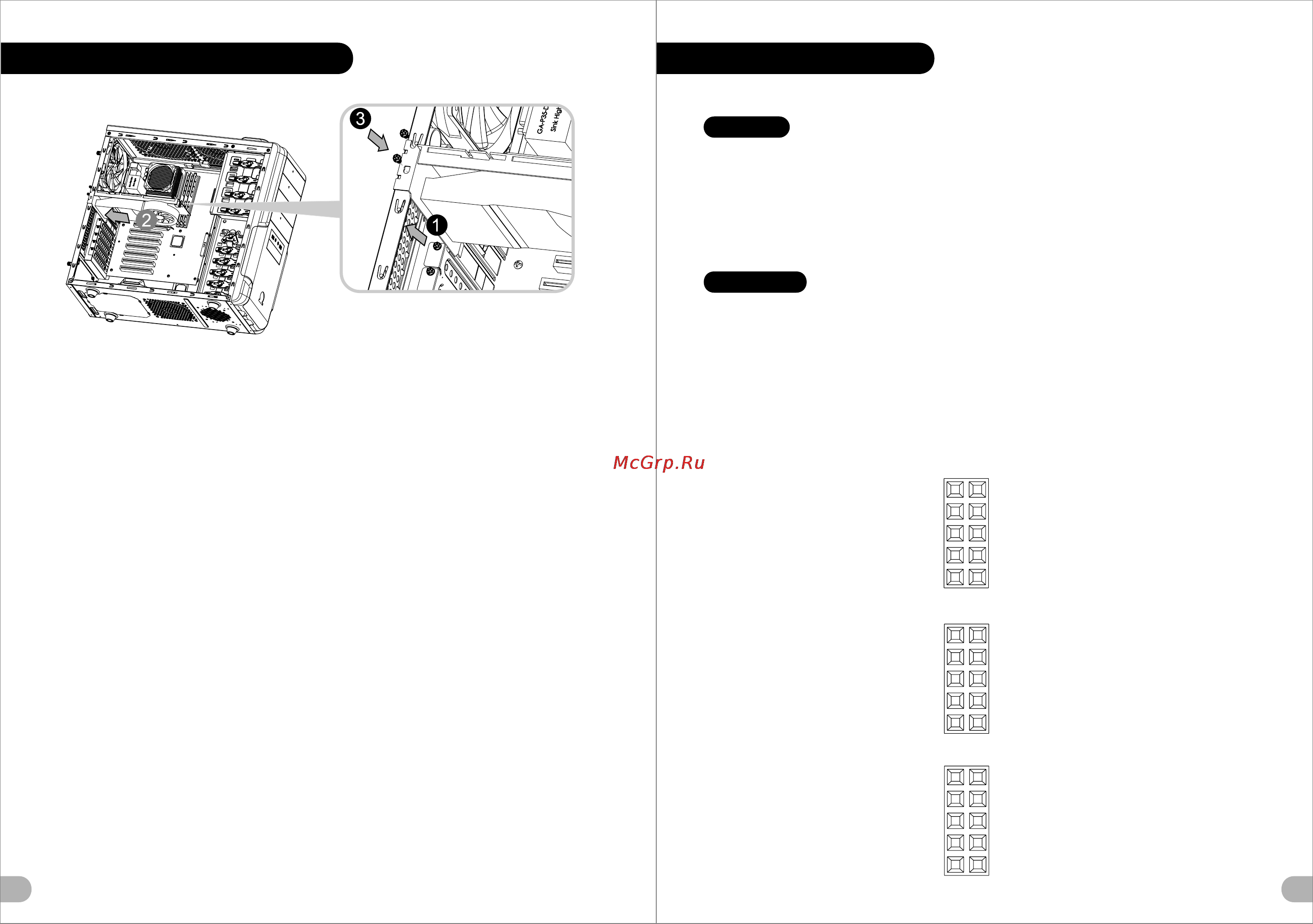

PCI Slot Usage
English /
1.Remove screw from PCI slot bracket and take off the PCI
slot bracket.
2.Insert the PCI device into PCI slot.
3.Put back the PCI slot bracket and screw the screw.
Deutsch /
1.Entfernen Sie die Schrauben von den PCI-Slot-Klammern
und nehmen Sie die PCI-Slot-Klammern heraus.
2.Führen Sie die PCI-Einheit in denPCI-Slot ein.
3.Bringen Sie die PCI-Slot-Klammern wieder an und
befestigen Sie sie mit den Schrauben.
Français /
1.Retirez la vis à serrage manuel du support du slot PCI et
enlevez le support du slot PCI.
2.Insérez le périphérique PCI dans le slot PCI.
3.Remettez le support du slot PCI et vissez la vis.
Español /
1. Extraiga el tornillo del soporte de la ranura del PCI y retire
dicho soporte.
2. Inserte el dispositivo del PCI en la ranura para el PCI.
3. Vuelva a colocar el soporte de la ranura para el PCI y
ajuste los tornillos.
Italiano /
1.Rimuovere la vite ad alette dal supporto slot PCI ed
estrarre tale supporto.
2.Inserire il dispositivo PCI nell'apposito slot.
3.Riposizionare il supporto dello slot PCI ed avvitare la vite
ad alette.
Português/
1. Remova o parafuso do suporte da ranhura PCI e remova
o suporte da ranhura PCI.
2. Insira os dispositivo PCI na ranhura PCI.
3. Volte a colocar o suporte da ranhura PCI e aparafuse.
Ελληνικά/
1. Αφαιρέστε τη βίδα από το στήριγμα της θυρίδας PCI και
αφαιρέστε το στήριγμα της θυρίδας PCI.
2. Εισάγετε τη συσκευή PCI στη θυρίδα PCI.
3. Βάλτε στη θέση του το στήριγμα της θυρίδας PCI και
βιδώστε τη βίδα.
简体中文 /
1. 卸下 PCI 插槽封片的螺丝，然后取下 PCI 插槽封片。
2. 将 PCI 设备插入 PCI 插槽。
3. 放回 PCI 插槽封片，然后拧紧螺丝。
日本語 /
1. PCI スロット ブラケットからねじを抜き、PCI スロット
ブラケットを取り外します。
2. PCI デバイスを PCI スロットに挿入します。
3. PCI スロットブラケットを元に戻し、ねじで締め付けま
す。
Русский /
1. Снимите со скобы шины PCI винт с головкой и
снимите саму скобу.
2. Вставьте устройство шины PCI в ее слот.
3. Верните обратно скобу слота PCI и заверните винт с
головкой.
Türkçe /
1.Vidayı PCI yuva plakasından sökün ve PCI yuva plakasını
çıkarın.
2.PCI aygıtını, PCI yuvasının içine yerleştirin.
3.PCI yuva plakasını geri takın ve vidayı sıkın.
ภาษาไทย /
1.ถอดสกรูของตัวยึดสล็อต PCI แล้วถอดตัวยึดสล็อต PCI ออก
2.ใส่อุปกรณ์ PCI ลงในสล็อต PCI
3.ใส่ตัวยึดสล็อต PCI กลับเข้าไป แล้วขันสกรูให้แน่น
繁體中文 /
1.鬆開PCI插槽後方的螺絲，並將PCI金屬卡條移除。
2.插入PCI裝置於PCI插槽中。
3.將PCI金屬卡條放回原處並鎖回螺絲。
Leads Installation
Leads Installation Guide
Case LED Connection / On the front of the case, you can find some LEDs and switch leads. Please consult your
user manual of your motherboard manufacturer, then connect these leads to the panel header on the motherboard.
USB 2.0 Connection / Please consult your motherboard manual to find out the section of “USB connection”.
Audio Connection / Please refer to the following illustration of Audio connector and your motherboard user manual.
Please select the motherboard which used AC’97 or HD Audio(Azalia),(be aware of that your audio supports AC’97
or HD Audio (Azalia)) or it will damage your device(s).
English
Deutsch
Anschlüsse herstellen
Gehäuse-LED-Verbindungen / Auf der Gehäusevorderseite finden Sie einige LEDs und Verbindungen. Bitte nehmen
Sie die Gebrauchsanweisung Ihres Motherboard Herstellers zur Hilfe und schließen Sie diese Verbindungen an die Panel
Header Belegung des Motherboards an.
USB 2.0 Anschluss / Bitte nehmen Sie die Gebrauchsanweisung Ihres Motherboards zur Hilfe und lesen Sie unter
dem Kapitel „USB Anschlüsse“ nach.
Audio Anschlüsse / Bitte beachten Sie die folgende Abbildung der Audio Anschlüsse und die Anweisung in der
Gebrauchsanweisung Ihres Motherboards. Bitte wählen Sie das Motherboard, das AC’97 oder HD Audio(Azalia)
verwendet, (achten Sie darauf, dass Ihr Audio AC’97 bzw. HD Audio (Azalia unterstützt)). Andernfalls entstehen
schwere Schäden an Ihrem(n) Gerät(en)!!!
N.C KEY
RED2
WHITE2
GREEN2
BLACK2
RED1
WHITE1
GREEN1
BLACK1
USB F unction
VCC1
D1-
D1+
GND
NC
VCC2
D2-
D2+
GND
KEY
PURPLE
ORANGE
BLACK+(BLACK)
GRAY+(BLACK)
KEY
GREEN BROWN+BROWN
YELLOW+YELLOW
BLUE+BLUE
RED+RED
AUDIO H D A UDIO F unction
AUD_GND
PRESENCE#
SENSE1_RETURN
KEY
SENCE2_RETURN
PORT1 L
PORT1 R
PORT2 R
SENSE_SEND
PORT2 L
RED
(BROWN)+BROWN
(YELLOW)+YELLOW
BLUE
KEY
BLACK
(BROWN)
(YELLOW)
N.C
N.C
AUDIO A C’97 F unction
AUD_GND
N/C
FP_RET_R
KEY
FP_RET_L
MIC
MIC_BIAS
FP_OUT_R
N/C
FP_OUT_L
