E.O.S AE-100T [6/16] Подача питания и выходные сигналы

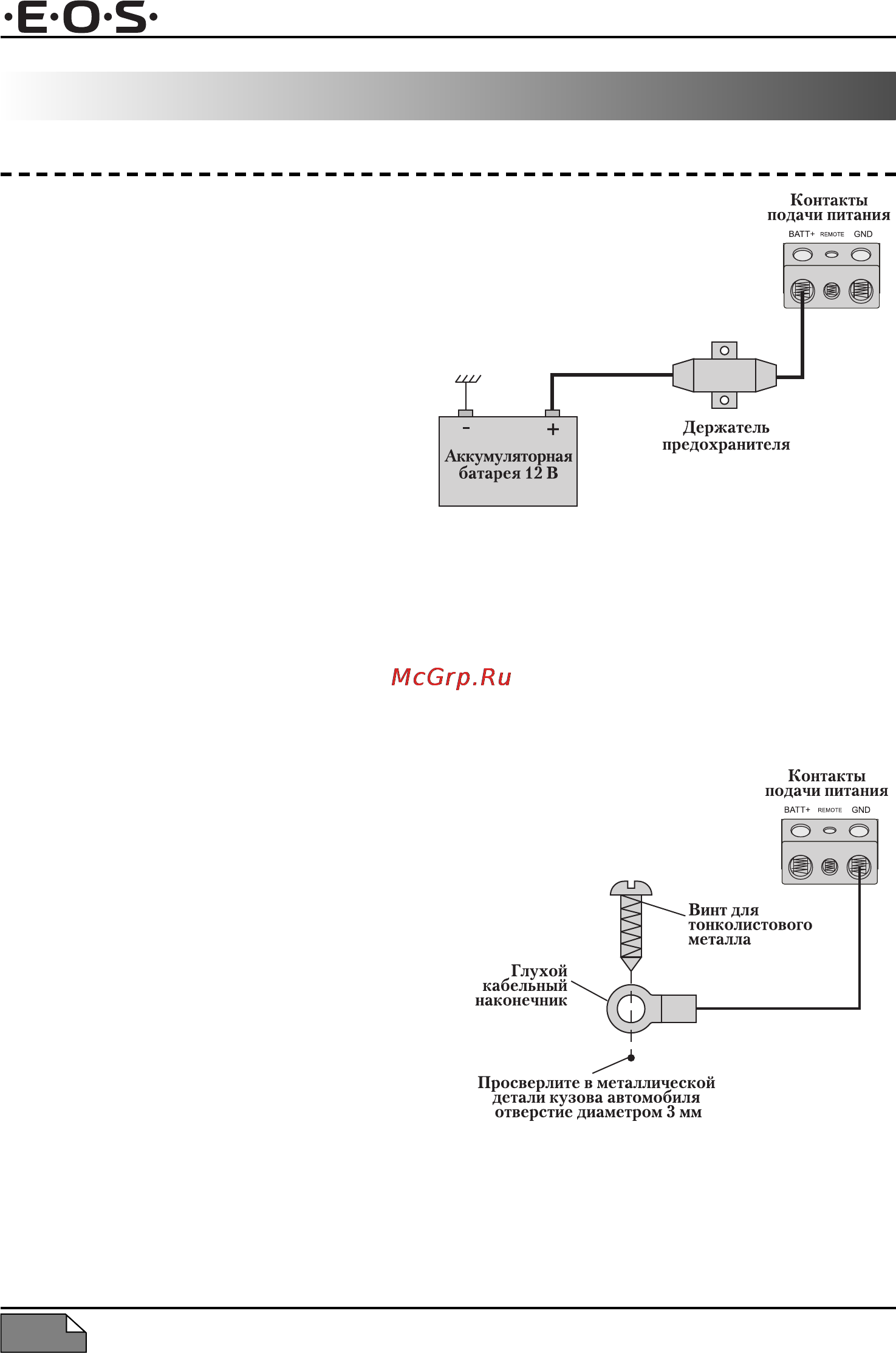

Разъем подачи питания (+12 В)

Для подключения усилителя к аккумуляторной батарее автомо%

биля используйте кабель сечением не менее 16 мм

(5 AWG),

в разрез провода как можно ближе к плюсовой

клемме аккумуляторной батареи

установите держатель предохра%

нителя. Для подсоединения про%

вода к плюсовой клемме батареи

используйте глухой кабельный

наконечник. Для предотвращения

коррозии обработайте предохра%

нитель силиконовой смазкой.

Подключите идущий от аккумуляторной батареи автомобиля кабель к контакту

+12 В на усилителе. Если используется кабель не толще 21 мм

(4 AWG), его

можно вставить непосредственно в колодку контакта. В том месте, где кабель

проходит через металлическую перегородку, разделяющую отсек двигателя и са%

лон автомобиля, или в других местах, где кабель может быть поврежден, обяза%

тельно используйте резиновую втулку или изоляционную трубку.

Контакт заземления (GND)

Соедините этот контакт с метал%

лической деталью кузова авто%

мобиля («массой»). Для обеспе%

чения хорошего электрического

соединения необходимо очис%

тить место соединения от грязи

и краски до голого металла.

Для того чтобы очистить металл,

воспользуйтесь проволочной

щеткой, скребком или шкуркой.

После соединения обработайте

место соединения силиконовой

смазкой или закрасьте.

№ 4

Подача питания и выходные сигналы

Подключение проводов
