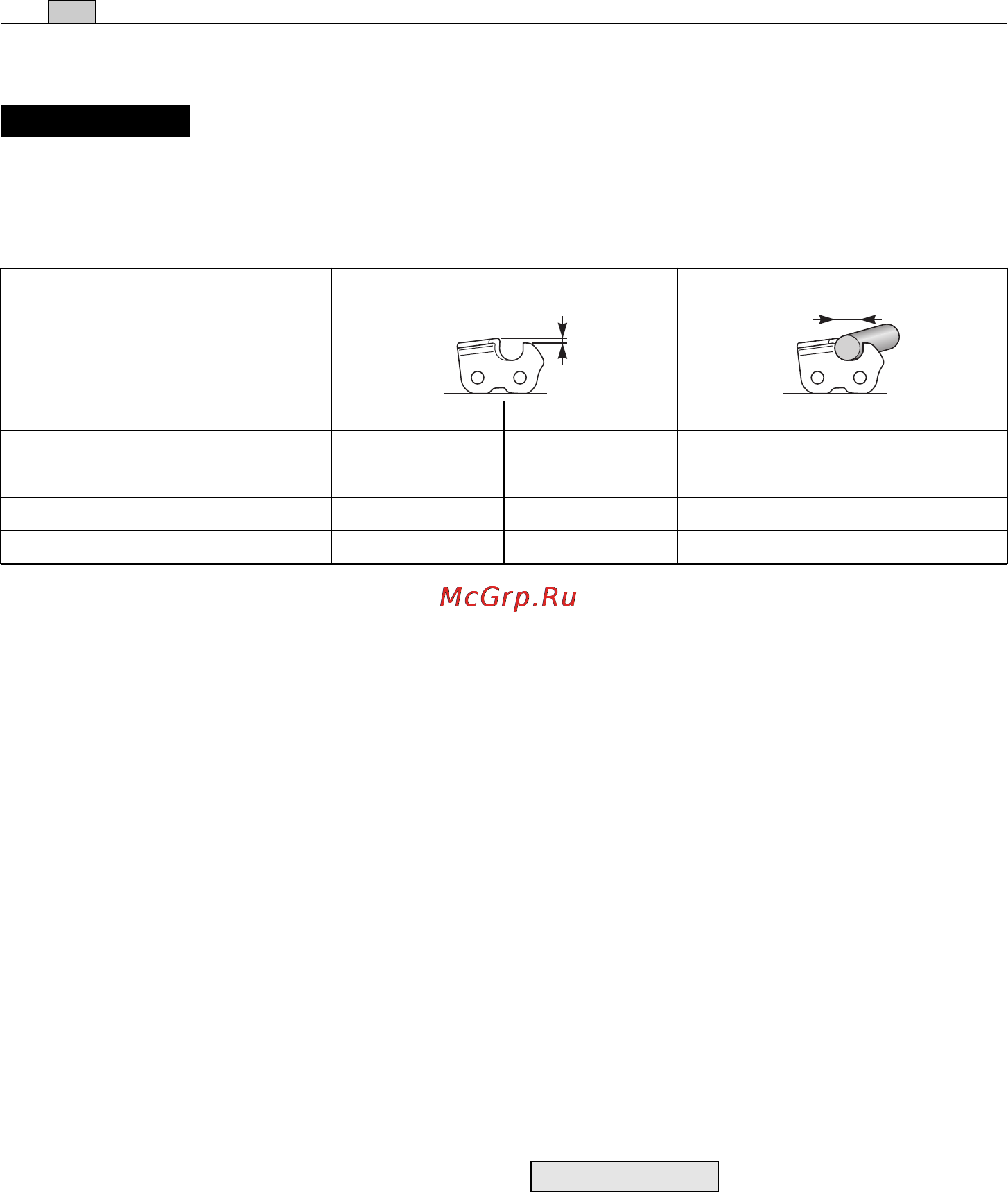

1ЛТП1 ТЕХОБСЛУЖИВАНИЕ И ХРАНЕНИЕ Таблица обслуживания цепи А ВНИМАНИЕ Характеристики цепи и шины омологированных для этой машины указаны в Сертификате соответствия нормам ЕС прилагаемом к машине В целях безопасности не используйте другие типы цепи или шины В таблице указаны сведения о заточке различных типов цепей но это не подразумевает возможности использования цепей отличных от омологированной цепи Шаг цепи Уровень зубца ограничителя а а Диаметр напильника б а о О в дюймах тт в дюймах тт 3 8 М п 9 32 0 018 0 45 5 32 4 0 0 325 8 25 0 026 0 65 3 16 4 8 3 8 9 32 0 026 0 65 13 64 5 2 0 404 10 26 0 031 0 80 7 32 5 6 ТЕХОБСЛУЖИВАНИЕ ШИНЫ Рис 26 Во избежание асимметричного износа шины необходимо периодически переворачивать ее Для поддержания эффективной работы шины необходимо Смазывать специальным шприцем подшипники ведомой звездочки если она имеется Очистить выемку шины специальным скребком Очистить отверстия для смазывания Плоским напильником удалите заусенцы с боков и выровнять возможное несоответствие уровней между направляющими в дюймах тт Операции выполненные в неподходящих для этого структурах или неквалифицированными людьми приводят к аннулированию гарантии в любой форме ХРАНЕНИЕ Всякий раз после работы тщательно очищайте машину от пыли и обломков ремонтируйте или заменяйте поврежденные детали Машина должна храниться в сухом защищенном от непогоды месте с правильно установленным защитным кожухом шины ДОЛГИЕ ПЕРИОДЫ БЕЗДЕЙСТВИЯ Необходимо заменить шину когда глубина выемки меньше высоты звеньев которые никогда не должны касаться дна внутренняя стенка направляющей изношена до такой степени что цепь наклоняется вбок I_____ рАЖни______ Если вы предполагаете что не будете использовать машину в течение 2 3 месяцев следует принять некоторые меры чтобы избежать затруднений при возобновлении работы или необратимых повреждений двигателя Хранение ЧРЕЗВЫЧАЙНОЕ ТЕХОБСЛУЖИВАНИЕ Перед тем как поместить машину на хранение Любая операция по техобслуживанию не опи санная в настоящем руководстве должна выполняться только Вашим продавцом Опорожнить бак от топлива Включить двигатель и дать ему работать минимальном режиме до остановки для того на
