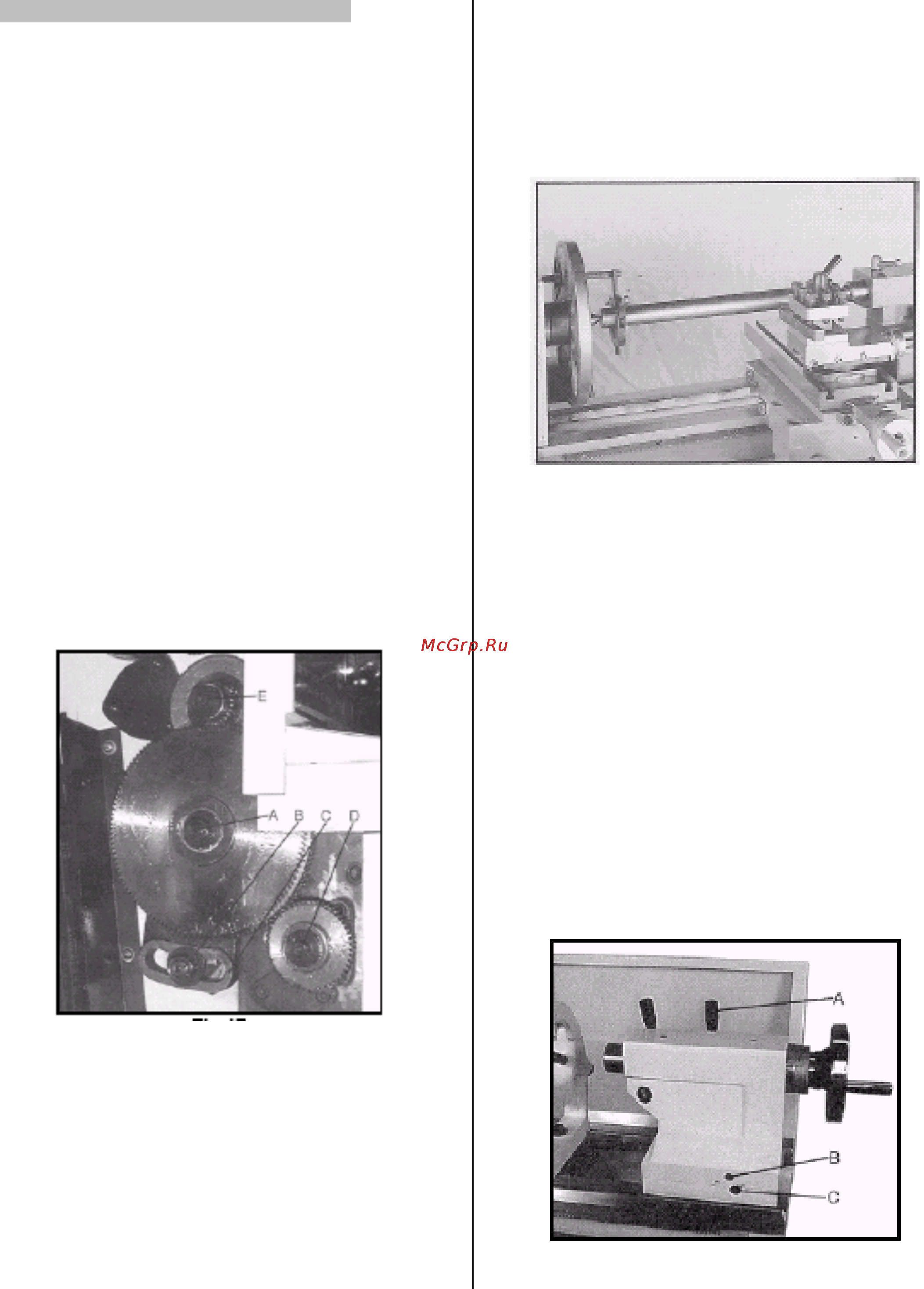

![Jet GH-1440W-3 321840T [11/16] Рис 7](/views2/1012103/page11/bgb.png)
инструкция по эксплуатации станка JET мод. GH-1440W-3
11
7. Работы по наладке и регулировке
Общие указания:
Перед работами по наладке и
регулировке станок должен быть
предохранен от непроизвольного
включения.
Вытащите сетевой штекер и нажмите
выключатель аварийного отключения!
7.1 Установка сменных шестерен.
Указание:
Установленные сменные шестерни 25Т х 127Т х
50Т перекрывают большинство подач и шагов
однозаходной резьбы.
Сменные шестерни в инструментальной
коробке служат для нарезания дюймовой
резьбы
Отключить подвод электрического тока
посредством вытягивания сетевого штекера.
Ослабьте предохранительный винт и откройте
крышку ременной передачи.
Ослабьте винты (А, В, рис.17) и гайку (С), чтобы
откинуть гитару.
Рис.17
При необходимости замените сменные
шестерни (D и Е).
Приведите все сменные шестерни в
зацепление.
Регулировка правильного люфта профиля
зубьев проводится легче, если между зубьев
зажать полоску обычной бумаги (…и затем
снова удалить).
Закройте и предохраните крышку ременной
передачи.
7.2 Обточка между центрами
Оденьте хомут на заготовку.
Зажмите заготовку в центрах.
Вращение передается на хомут водилом
планшайбы (Рис.18).
Рис.18
Смазывайте жесткий центр задней бабки, чтобы
избежать износа.
7.3 Обточка конуса с помощью задней бабки
До угла в 5° длинные конусы могут быть
выточены посредством поперечного
перемещения задней бабки.
Для перестановки задней бабки ослабьте
рукоятку (А, рис.19).
Выкрутите установочный винт (В) на передней
стороне, а на задней стороне, соответственно,
подтянуть.
Снова затянуть регулировочные винты и
крепежный винт задней бабки.
Заготовка должна быть зажата между центрами.
Вращение передается на хомут водилом
планшайбы.
Рис.19
