инструкция по эксплуатации станка JET мод. GH-1440W-3
7
Перед обработкой проверяйте надежность
зажима заготовки.
Не тормозите зажимной патрон или заготовку
руками.
Держите Ваши пальцы на достаточном
безопасном расстоянии от вращающихся
деталей и стружки.
Удаляйте стружку только при остановленном
станке с помощью подходящих приспособлений.
Никогда не работайте при открытой защитной
крышке патрона или защитной крышке
шестерен коробки передач.
Нарезание резьбы метчиком, нарезание резьбы
резцом и точение неуравновешенных заготовок
производите только на малых числах оборотов
вращения.
При возникновении опасности задействуйте
ножной тормоз и нажмите кнопку
аварийного выключения.

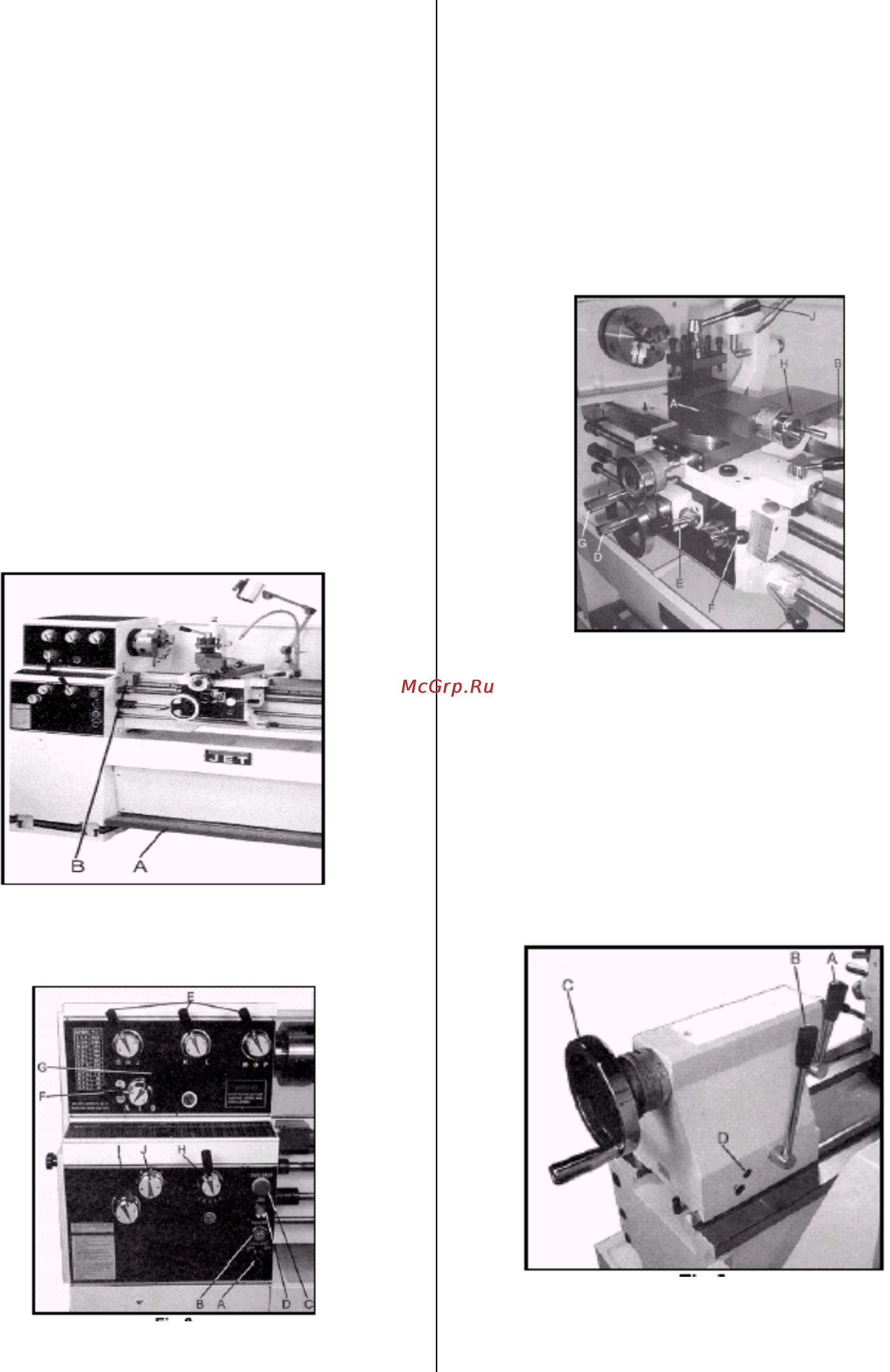

Рис.5
А ..... Ножной тормоз
В ..... Упор продольного суппорта
Рис.6
А ..... Включатель / выключатель подачи СОЖ
В ..... Включение местного освещения
С ..... Кнопка аварийного выключения
D ..... Кнопка включения работы шпинделя в
толчковом режиме
Е ..... Рычаг выбора числа оборотов вращения
F ..... Рычаг выбора направления подачи
G .... Рычаг выбора ходового винта/вала
подачи (макс. 650 об/мин в положении А)
H ..... Рычаг выбора ходового винта/вала
подачи
F, D......... вал подачи
Е, С ........ ходовой винт
Рис.7
А ..... Крепление верхнего суппорта
В ..... Крепление продольного суппорта
D ..... Маховик продольного суппорта
Е ..... Рычаг включения подачи
....... Продольная подача – вправо вверх
....... Поперечная подача – влево вниз
F ..... Рычаг гаечного замка ходового винта
G .... Маховик поперечного суппорта
Н ..... Маховик верхнего суппорта
J ..... Зажимной рычаг четырехпозиционного
резцедержателя
Рис.8
А….Зажимной рычаг пиноли задней бабки
В….Зажимной рычаг задней бабки
С….Маховик пиноли задней бабки
