инструкция по эксплуатации станка JET мод. GH-1440W-3
9
6.3 Зажим токарного резца
Угол резания только тогда будет иметь
необходимое значение, когда режущая кромка
резца установлена по центру оси заготовки.
Контролировать правильность установки
высоты резца с помощью подкладок можно по
центру задней бабки (Рис. 6).
Зажимайте резец в четырехпозиционном
резцедержателе, по меньшей мере, двумя
винтами.
Не затягивайте винты слишком сильно.
Избегайте значительного вылета резца.
6.4 Выбор числа оборотов вращения
шпинделя
Правильный выбор числа оборотов вращения
шпинделя зависит от вида обработки, диаметра
вращения, материала заготовки и режущего
инструмента.
Рекомендуемые числа оборотов действительны
для заготовок с диаметром 50 мм и резки с
помощью резца из твердосплавного материала.
Алюминий, латунь 1500 об/мин
Серый чугун: 1000 об/мин
Сталь (Сталь 15): 800 об/мин
Сталь (Сталь 45): 600 об/мин
Нержавеющая сталь: 300 об/мин.
При применении инструментов из
быстрорежущей стали необходимо выбирать
примерно 1/5 указанных чисел оборотов.
В итоге:
Чем больше диаметр вращения заготовки, тем
меньше должно быть число оборотов ее
вращения.
Например:
Заготовка из стали (Сталь 15) диаметром 25 мм
позволяет использовать для обработки
следующие числа оборотов:
1600 об/мин с резцом из твердого сплава
320 об/мин с резцом из быстрорежущей стали
Установка числа оборотов:
Число оборотов разрешается изменять только
при остановленном шпинделе и моторе.
Установите рычаг выбора чисел оборотов в
желаемое положение (Е, рис.6).
При необходимости проверните рукой зажимной
патрон, чтобы ускорить попадание зубьев в
зацепление.
6.5 Автоматическая продольная подача
Благодаря переключателям выбора подачи (G,
H, J, рис.14) можно выбрать различные
значения продольной и поперечной подачи.
Переключатель выбора подачи (J) может быть
переставлен только тогда, когда блокирующий
переключатель (I) находится в положении 6
часов (указатель внизу).
В положении 12 часов (указатель вверху)
переключатель выбора (J) блокируется.

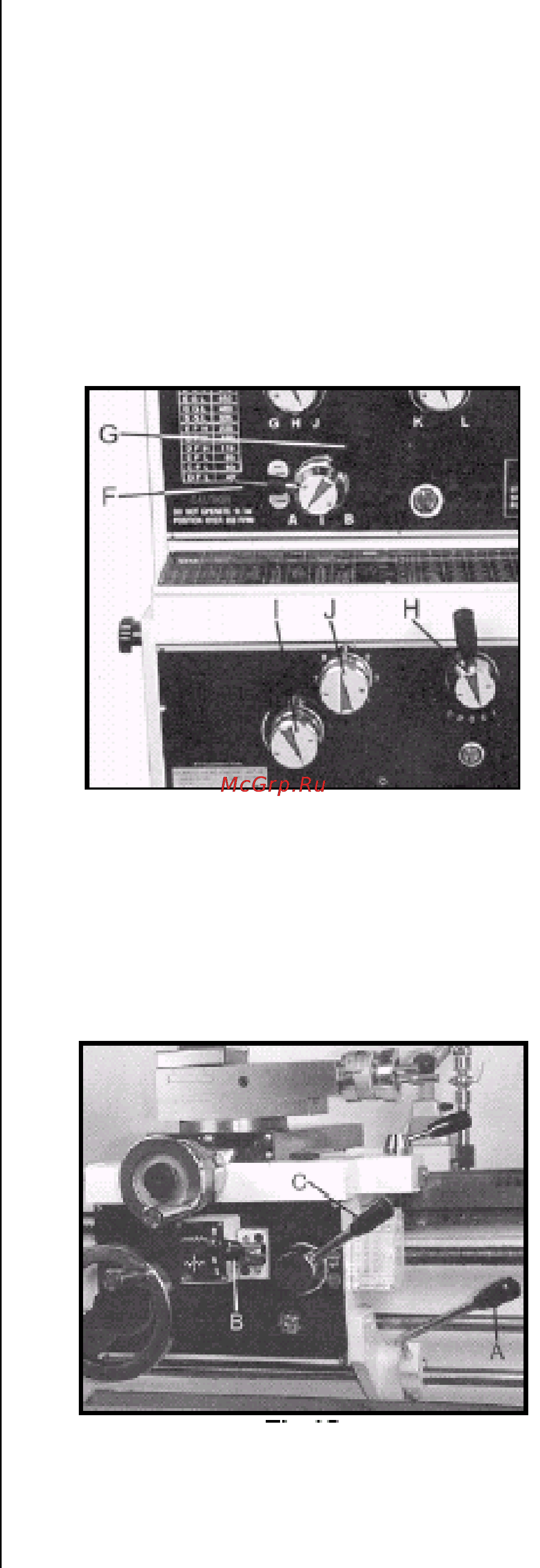

Рис.14
Направление подачи может быть выбрано
посредством переключателя (F, рис.14).
Включите подачу.
Рычаг включения (В, рис.15):
- продольная подача повернуть рычаг вправо
и вверх
- поперечная подача – влево и вниз.
Рис.15
Правильный выбор подачи зависит от
материала, подлежащего резанию, вида
резания, режущего инструмента, жесткости
