инструкция по эксплуатации станка JET мод. GH-1440W-3
12
По окончании конической обработки задняя
бабка возвращается в свое исходное
положение.
Включите станок и, при необходимости,
отрегулируйте его, чтобы снова установить
соосность центров.
7.4 Обточка конуса с помощью верхнего
суппорта.
Посредством поворота верхнего суппорта могут
быть обточены короткие конусы.
После ослабления обоих шестигранных гаек
можно выставить верхний суппорт вручную на
необходимый угол согласно градусной шкале.

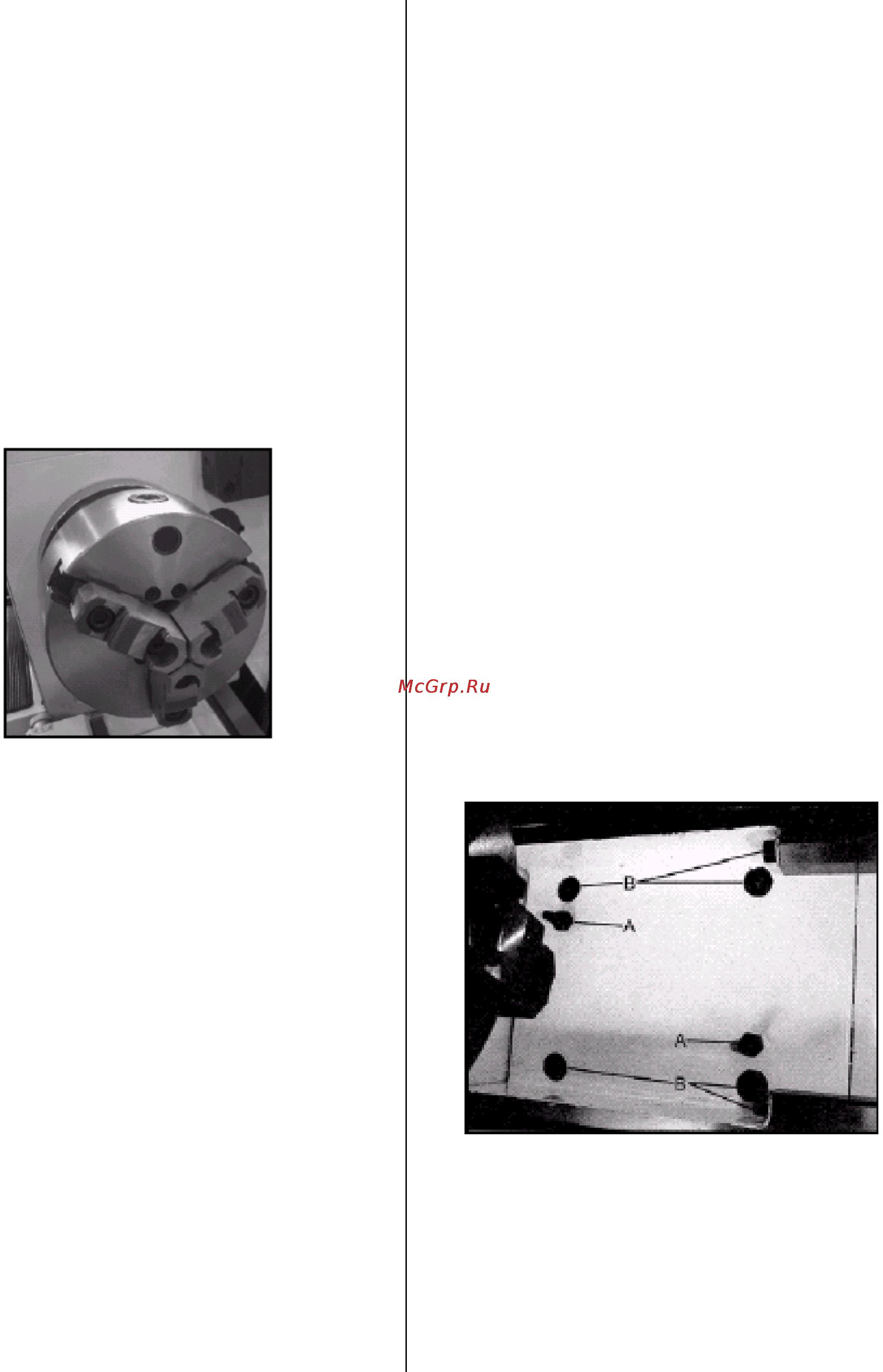

7.5 Универсальный трехкулачковый патрон
С помощью универсального трехкулачкового
патрона могут быть зажаты цилиндрические,
треугольные и шестигранные заготовки (Рис.20).
Рис.20
Для зажима заготовок большого диаметра
применяйте обратные кулачки.
В качестве смазки для кулачков JET
рекомендует Molykote Paste G или равноценное
ей смазывающее средство.
7.6 Планшайба
Этот токарный патрон имеет четыре отдельно
регулируемых кулачка, что дает возможность
зажимать четырехугольные и несимметричные
заготовки, а также точно выставлять по центру
цилиндрические детали.
7.7 Вращающийся центр (опция)
Центр крепится в пиноли задней бабки и должен
обязательно использоваться при частоте
вращения более 500 об/мин.
Чтобы извлечь центр, полностью открутите
назад пиноль задней бабки.
7.8 Подвижный и неподвижный люнеты
Неподвижный люнет
Неподвижный люнет служит преимущественно
для поддержки длинных заготовок и
обеспечивает их надежную обработку без
вибраций.
Неподвижный люнет крепится на станине
станка с помощью специальной плиты с нижним
зацеплением.
Установите упорные губки люнета без зазора на
заготовку, не зажимая ее.
Во время обработки необходимо хорошо
смазывать губки.
Подвижный люнет
Подвижный люнет устанавливается на
продольном суппорте и таким образом
повторяет движение токарного резца. Он
предотвращает упругий отжим длинных и тонких
заготовок под давлением токарного резца.
Установите упорные губки люнета без зазора на
заготовку, не зажимая ее.
Во время обработки необходимо хорошо
смазывать губки.
7.9 Снятие мостика направляющих станка
Вытащите конические штифты (В, рис.21)
посредством подтягивания гаек (А).
Удалите винты (В).
Теперь мостик, направляющих, может быть
снят.
Рис.21
Очистите тщательно все контактные
поверхности перед обратной установкой
мостика.
Скрутите гайки с конических штифтов и прочно
закрепите их легкими ударами молотка.
Затяните винты, накрутите гайки.
