Samsung SCC-641P [11/28] Глава 2 установка видеокамеры8сс 641 р

Содержание

• Интеллектуальная купольная видеокамера 1
• Лм им 1
• Руководство пользователя 1
• Сс 641 р 1
• Внимание 2
• П реду преждение 2
• Правила техники безопасности 2
• Предупреждение 2
• Глава 1 краткий обзор видеокамеры scc 641 p 3
• Глава 2 установка видеокамеры scc 641 р 3
• Глава 3 обзор меню настроек 3
• Перед началом эксплуатации соответствие стандартам 3
• Приложение технические характеристики видеокамеры scc 3
• Примечание 3
• Г лава 2 4
• Глава 1 4
• Глава 3 4
• Перед началом эксплуатации 4
• Приложение технические характеристики видеокамеры 4
• Содержание 4
• Видеокамеры 8сс 641 р знакомство с видеокамерой 8сс 641 р 5
• Глава 1 краткий обзор 5
• Расположение органов управления видеокамеры 5сс 641 р 6
• Адрес видеокамеры устанавливается с помощью блока о1р переключателя как показано в представленном ниже примере пример адрес г для видеокамеры устанавливается как показано на представленном ниже рисунке 7
• Для установки протокола связи используются переключатели 5 8 блока переключателей sw501 7
• Для установки скорости передачи данных используются переключатели 3 и 4 блока переключателей sw501 7
• Плата переходника видеокамеры 8сс 641 р 7
• Подключения к плате переходника исходные установки 7
• Установка адреса видеокамеры 7
• Установка протокола связи 7
• Установка скорости передачи данных 7
• 3 4 5 6 7 8 8
• Оконечная нагрузка установите переключатели 1 и 2 в положение оы вкл и оконечная нагрузка будет подключена 8
• Ом_________________________ 8
• Орр 8
• При использовании линии связи для передачи сигналов на большие расстояния при подключении контроллера и линии связи с интерфейсом п8 422а п8 485 с обеих сторон линии связи должна быть подключена оконечная нагрузка величина которой зависит от импеданса кабеля это необходимо для того чтобы свести к минимуму отражение сигнала 8
• Установка оконечной нагрузки линии связи л8 422а л8 485 установки переключателей 8
• Глава 2 установка видеокамеры8сс 641 р 11

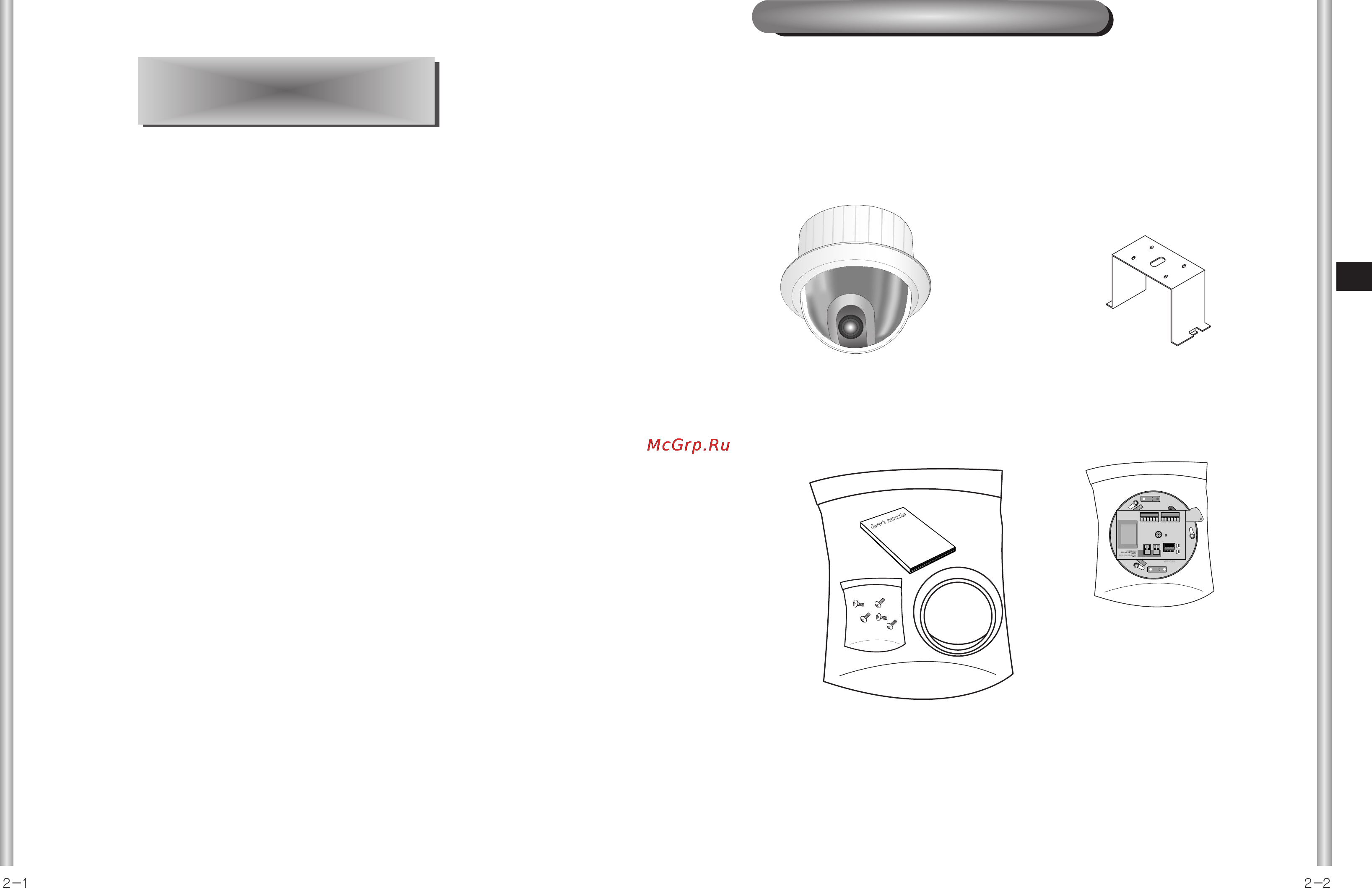

• Проверка комплекта поставки 11
• Установкой видеокамеры 11
• Видеокамера 8сс 641 р должна работать в стабильных условиях окружающей среды приемлемыми рабочими условиями окружающей среды являются следующими 12
• Используемый источник питания должен отвечать указанными ниже техническим характеристикам электропитания видеокамеры 8сс 641 р 12
• Меры предосторожности которые следует соблюдать во время установки и эксплуатации видеокамеры 12
• Не подвергайте видеокамеру 8сс 641 р воздействию дождя или влаги и не используйте ее в местах с высокой влажностью 12
• Не пользуйтесь для чистки корпуса видеокамеры 8сс 641 р сильнодействующими или абразивными чистящими средствами 12
• Не пытайтесь самостоятельно разобрать видеокамеру 8сс 641 р 12
• Никогда не направляйте объектив видеокамеры 8сс 641 р на солнце 12
• Обращайтесь с видеокамерой 8сс 641 р осторожно 12
• Кабель для видеосигнала 13
• Кабель питания 13
• Подготовка кабелей 13
• Подключение кабелей 13
• Установка видеокамеры бсс 641 р 14
• Глава 3 обзор меню настроек 15
• Внимание 16
• Структура меню настроек видеокамеры 16
• Camera id идентификатор видеокамеры 17
• Блок меню видеокамера 17
• Блок меню камера включает в себя меню camera set настройки видеокамеры и video set настройки видео 17
• Меню camera id используется для назначения видеокамере scc 641 р идентификатора который отображается на экране подключенного к видеокамере монитора выберите в меню camera set для пункта camera id опцию on вкл и нажмите клавишу enter после этого появится экран подменю в котором вы можете назначить для видеокамеры scc 641 p идентификатор camera id идентификатор видеокамеры может включать в себя до 12 буквенно цифровых знаков с помощью подменю location мес тоположение вы можете расположить идентификатор видеокамеры в любом желаемом месте на экране монитора 17
• Нажмите enter 17
• Означает что для этого пункта имеются подменю 17
• Представленная выше схема иллюстрирует общую структуру меню настроек в данной главе руководства описаны функции меню настроек с помощью которых пользователь видеокамеры 8сс 641 р может настроить систему наблюдения в соответствии со своими требованиями 17
• Motion det детектор движения 18
• V sync кадровая синхронизация 18
• Zoom speed скорость трансфокации 18
• Alc автоматическая регулировка освещенности 19
• Blc компенсация встречной засветки подменю меню alc manu 19
• Exit выход меню video set настройки видео 19
• Iris диафрагма 19
• Agc автоматическая регулировка усиления 20
• Autox48 autox64 autox96 autox128 off fix x2 fix x4 fixx6 fix x8 fix x12 fixx16 20
• Fix x128 q 20
• Manu ручная установка 20
• Shutter затвор 20
• В меню shutter выполняются установки скорости высокоскоростного электронного затвора автоматического низкоскоростного затвора auto и фиксированного низкоскоростного затвора fix видеокамеры scc 641 p высокоскоростной электронный затвор имеет 7 скоростей затвора в диапазоне от 1 100 до 1 10000 секунды а автоматический низкоскоростной затвор и фиксированный низкоскоростной затвор имеют 12 установок которые лежат в диапазоне от х2 до х128 функция низкоскоростного затвора замедляет скорость затвора для того чтобы изображения получаемые при слабом освещении были более четкими и более яркими если вы хотите чтобы видеокамера определяла уровень освещенности и автоматически устанавливала скорость затвора в зависимости от освещенности выберите автоматический низкоскоростной затвор auto а если вы хотите установить скорость затвора которая не зависит от уровня освещенности выберите fix фиксированный число после слова auto и fix это сохраненное в памяти число полей чем больше число полей тем меньше 20
• Вверх вниз 20
• Влево вправо 20
• Если видеокамера работает в условиях плохой освещенности то с помощью подменю agc вы можете выбрать режим в котором при снижении уровня освещенности ниже определенного значения будет включаться функция автоматической регулировки усиления ару для включения функции ару выберите для пункта меню agc опцию on вкл или выберите опцию off выкл для выполнения ручного управления если в меню shutter выбран автоматический низкоскоростной затвор auto то установка agc меняться не может 20
• Если вы выберете опцию manu для позиции iris диафрагма то появится экран в котором вы можете вручную отрегулировать установку диафрагмы выбрав позицию level уровень вы можете с помощью клавиш влево вправо отрегулировать величину диафрагмы 20
• Используйте 20
• Клавиши 20
• Нажмите enter 20
• При последовательных нажатиях клавиши влево или вправо на экране одна за другой появляются показанные ниже скорости затвора 20
• Ю 3 i i 20
• White bal баланс белого 21
• Af автофокусировка в режиме автофокусировки фокусировка 22
• Auto focus автофокусировка 22
• D zoom цифровое увеличение 22
• Exit quit 22
• Mf ручная фокусировка пользователь может вручную 22
• Mirror воспроизводится зеркальное изображение h detail регулировка четкости изображения по горизонтали v detail регулировка четкости изображения по вертикали 22
• Oneaf однократная автофокусировка в режиме однократной 22
• Special специальные 22
• Автофокусировки фокусировка выполняется только при перемещении остановке видеокамеры scc 641 p когда видеокамера scc 641 p не перемещается это соответствует режиму ручной фокусировки mf а когда она перемещается останавливается это соответствует режиму автофокусировки af 22
• В меню auto focus вы можете выбрать один из следующих методов фокусировки af mf или oneaf 22
• В меню d zoom вы можете выбрать увеличение цифрового трансфокатора вы можете выбрать увеличение от off выкл до х10 когда выбрана установка цифрового увеличения х10 и установка оптического увеличения х22 то изображение увеличивается в 220 раз с помощью клавиш влево вправо выберите в меню d zoom увеличение 22
• В меню special вы можете выполнять следующие регулировки posi nega позитив негатив pip картинка в картинке mirror зеркальное изображение четкость по горизонтали и четкость по вертикали posi nega выбор позитивного или негативного изображения pip если активирована функция цифрового увеличения то 22
• Выполняется автоматически с помощью постоянного контроля воспроизводимого на экране изображения при нажатии клавиш zoom фокусировка выполняется автоматически поэтому нет необходимости выполнять регулировку фокуса с помощью клавиши focus фокус 22
• Если включена функция зеркального изображения то эта функция не выполняется в окне pip 22
• Если для пункта меню special вы выбираете опцию on вкл и нажимаете клавишу enter то на экране появляется подменю special в котором вы можете настроить специальные функции 22
• Ж функция pip не функционирует в режиме низкоскоростного затвора 22
• Изображение воспроизводится в окне которое занимает 1 16 часть экрана 22
• Нажмите enter 22
• Отрегулировать фокус с помощью выбора режима ручной фокус ировки 22
• С помощью клавиш влево вправо выберите в меню auto focus опцию af mf или oneaf 22
• Чтобы выбрать желаемую функцию с помощью клавиш влево вправо выберите соответствующий пункт меню в меню pip выберите on вкл и нажмите клавишу enter с помощью клавиши влево вправо вверх вниз установите местоположение окна pip 22
• Del удаление выбранная информация стирается и 23
• Dwell time выдержка времени 23
• Exit выход 23
• Position set установка позиции 23
• Preset id идентификатор предус тановки 23
• Preset предустановка 23
• Quit выход без сохранения выбранная информация не 23
• Save сохранение выбранная информация сохраняется и 23
• Scan сканирование 23
• Video set настройки видео 23
• Восстанавливаются установки по умолчанию а затем выполняется возвращение в меню более высокого уровня з i 7 23
• Выберите пункт меню position set и нажмите клавишу enter для того чтобы войти в экран настроек pan tilt панорамирование наклон и focus zoom фокусировка трансфокация и выполнить установки позиций панорамирования наклона и фокусировки трансфокации а затем нажмите клавишу enter для того чтобы вернуться в меню более высокого уровня 23
• Выполняется возвращение в меню более высокого уровня 23
• Может быть задано до 128 предустановок 0 127 которые включают в себя предустановки панорамирования наклона а также трансфокатора и фокусировки среди 128 предустановок имеются предустановки preset 0 исходное положение preset 1 alarm 1 предустановка 1 тревога 1 preset2 alarm 2 presets alarm 3 preset 4 alarm 4 preset 5 специальная предустановка соответствующая режиму motion движение 23
• Нажмите enter 23
• Сохраняется и выполняется возвращение в меню более высокого уровня 23
• Эта функция используется для включения и выключения перемещения камеры если выбрана опция on вкл то перемещение выполняется а если выбрана опция off выкл то перемещение не выполняется 23
• Эта функция используется для установки выдержки времени нахождения камеры в предустановленном положении при ее перемещении в режиме сканирование установка выдержки времени может выполняться в пределах от 1 до 60 с 23
• Это то же самое что функция exit в меню camera set 23
• Это функция которая используется для установки идентификатора для каждой предустановки с помощью клавиш влево вправо вверх вниз может быть задан идентификатор содержащий до 12 знаков местоположение идентификатора может быть установлено в подменю location позиция 23
• Это функция настройки изображения на экране которая используется для каждой предустановки см параграф меню video set нас тройки видео 23
• Auto mode автоматический режим 24
• Auto pan автоматическое панорамирование 24
• Direction направление 24
• Dwell time выдержка времени 24
• End set установка конечной точки 24
• Endless непрерывное 24
• Speed скорость 24
• Start set установка начальной точки 24
• Alarm in входной сигнал тревоги 25
• Alarm priority 25
• Alarm set настройка сигналов тревоги 25
• Pattern шаблон 25
• В зависимости от типа подключенного датчика выберите опцию no нормально разомкнутый или nc нормально замкнутый или выберите опцию off выкл 25
• В этом меню выполняются установки приоритета для 4 входных сигналов тревоги по умолчанию устанавливается следующий приоритет для входных сигналов тревоги alarm 1 1 alarm 2 2 alarm 3 3 alarm 4 4 если для нескольких сигналов тревоги выбран одинаковый приоритет то при одновременном поступлении этих сигналов тревоги будет использоваться приоритет по умолчанию пока работает функция тревожной сигнализации не может выполняться обнаружение движении 25
• Может быть запрограммировано 3 шаблона выберите шаблон 1 2 или 3 с помощью клавиш влево вправо в подменю pattern set ус тановка шаблона и нажмите клавишу enter для того чтобы войти в экран программирования шаблона с момента начала программирования шаблона pattern 1 set в течение 30 с происходит запоминание делающихся вручную перемещений видеокамеры а затем происходит возвращение в меню более высокого уровня если вы хотите закончить установку до истечения 30 секунд нажмите клавишу enter 25
• Нажмите enter 25
• Установка alarm priority приоритет сигнала тревоги 25
• Эта функция включает в себя 4 входа сигнала тревоги и 3 выхода сигнала тревоги она регистрирует поступление входного сигнала тревоги с внешнего датчика взаимодействует с функциями предус тановка или шаблон и выдает выходные сигналы тревоги сигнал на входе сигнала тревоги воспринимается как сигнал тревоги если его длительность составляет не менее 150 мс а время для каждого перемещения камеры выполняемого при поступлении сигнала тревоги определяется в соответствии с установками выдержки времени dwell time для функций предустановка preset и шаблон pattern 25
• Эта функция используется для повторного выполнения в течение 30 секунд запрограммированных в режиме ручной установки функций панорамирование наклон увеличение и фокусировка 25
• Alarm out выходной сигнал тревоги 26
• Alarm pattern шаблон тревоги 26
• Auto flip автоматический переворот 26
• Aux out control вспомогательное управление выводом сигнала 26
• Home position исходное положение 26
• Off 1 мин 2 мин 3 мин 60 мин 12 часов 26
• Off выключение функции возвращения в исходное 26
• Other set другие установки home return возвращение в исходное положение 26
• Patterns постоянное движение half1 pattern1 pattern2 постоянное движение half2 pattern2 patterns и постоянное движение full полное pattern1 pattern2 pattern3 26
• Î________________________________________________ 26
• Вы можете выбрать исходное положение из предустановленных положений с номерами от 0 до 127 26
• Если не была нажата ни одна клавиша или не выполнялись никакие другие манипуляции в течение определенного времени видеокамера автоматически возвращается в исходное положение исходное положение может быть назначено в меню home position исходное положение 26
• Каждому входу сигнала тревоги соответствует один из 3 выходов сигнала тревоги выход alarm3 является релейным выходом 26
• Нажмите enter 26
• Положение 26
• При выполнении наклона видеокамеры до предельного значения 90 с помощью джойстика видеокамера автоматически поворачивается на 180 и показывает противоположную сторону это увеличивает область просмотра на 180 при наклоне видеокамеры 26
• Установка времени до возвращения в исходное положение 26
• Эта функция устанавливает выполнение перемещений по шаблону pattern при поступлении входного сигнала тревоги между входами сигнала тревоги и предус тановками preset имеется следующее соответствие alarm 1 preset 1 alarm 2 preset 2 alarm 3 preset 3 alarm 4 preset 4 и motion preset 5 при поступлении сигнала тревоги видеокамера будет оставаться в позиции preset в течение времени которое было установлено в подменю dwell time и будут непрерывно выполняться перемещения по шаблону pattern установленному для входа сигнала тревоги 26
• Эта функция устанавливает постоянное выполнение перемещений в режиме alarm out вывод сигнала тревоги или только при поступлении сигнала тревоги если выбрана опция off то перемещения в режиме alarm out будут выполняться только при срабатывании сигнала тревоги активный низкий уровень а если выбрана опция on перемещения в режиме alarm out будут выполняться всегда независимо от сигнала тревоги 26
• Cam reset восстановление исходного состояния видеокамеры 27
• Sc с 641 27
• Видеокамеры будьте особенно внимательны так как эта функция стирает все установленные вами значения 27
• Количество эффективных пикселем 27
• При выполнении операции восстановления исходного состояния 27
• Технические характеристики видеокамеры 27
• Функция сам reset сбрасывает все выполненные ранее установки и восстанавливает заводские установки используемые по умолчанию когда вы выбираете пункт меню сам reset на экране появляется вопрос camera reset восстановить исходное состояние видеокамеры выберите cancel отмена для возвращения в меню настройки или ок для восстановления заводских установок используемых по умолчанию 27
• Electronics со ltd 28
• Scc 641p 28
• Авторское право на данное руководство принадлежит компании samsung 28
• В руководство будут вноситься изменения в соответствии с вносимыми в 28
• Внимание 28
• Выходной сигнал 28
• Данное руководство не может размножаться электронными 28
• Изделие усовершенствованиями 28
• Механическими аудио и другими методами без разрешения компании samsung electronics 28
• Технические характеристики видеокамеры 28
