Samsung SCC-643AP [7/28] Подключенияк плате переходника исходные установки

Содержание

• Сс 643 р 1
• Внимание 2
• Правила техники безопасности 2
• Предупреждение 2
• Перед началом эксплуатации 3
• Соответствие стандартам 3
• Ц с с 3
• Содержание 4
• Видеокамеры 8сс 643 р 5
• Глава 1 краткий обзор 5
• Знакомство с видеокамерой 8сс 643 р 5
• Scc 643 p adapter board 7
• А samsung ssc 1000 полудуплекс в samsung дуплекс 7

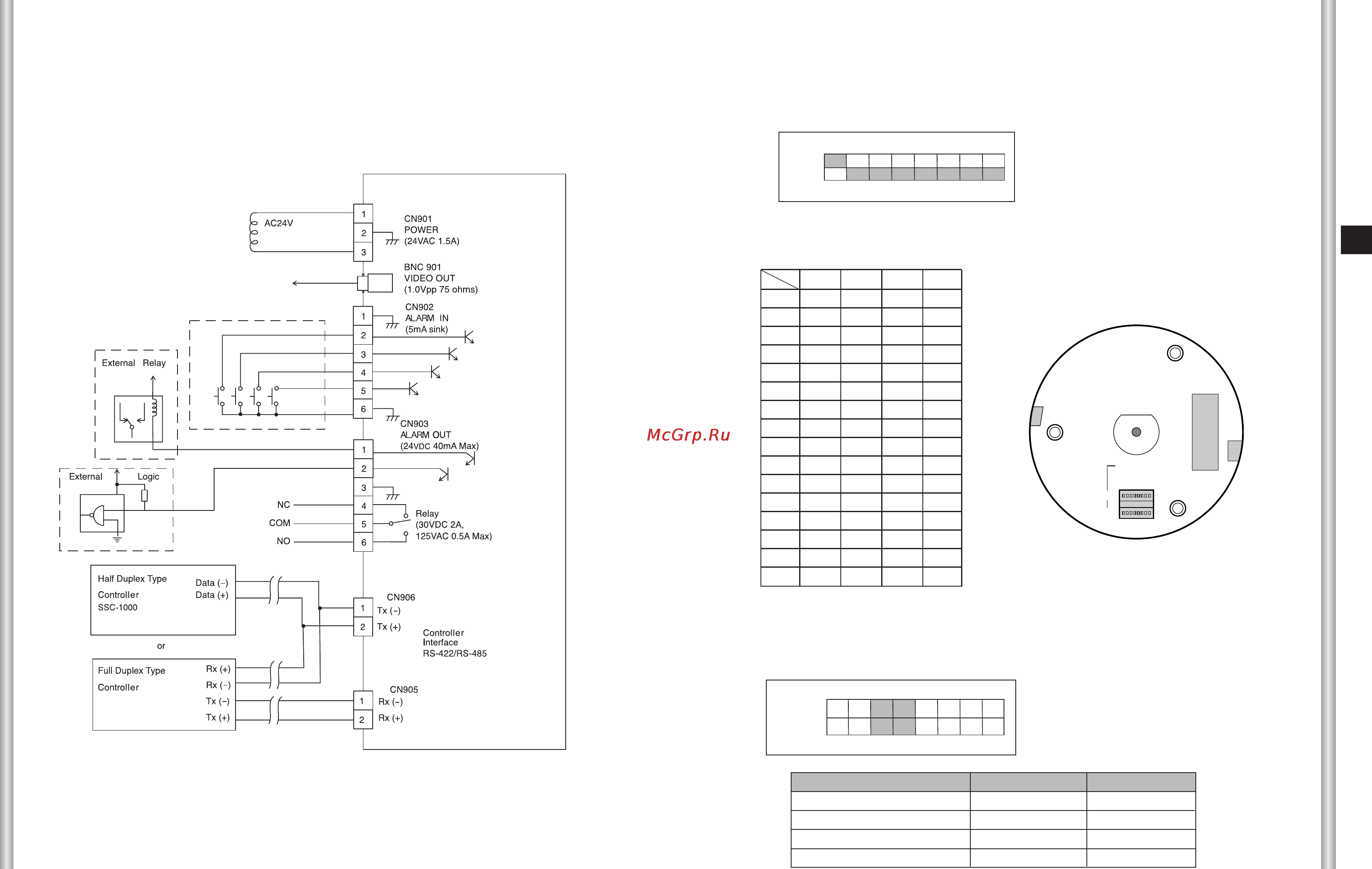

• Подключенияк плате переходника исходные установки 7
• Установка адреса видеокамеры адрес видеокамеры устанавливается с помощью блока о1р переключателя как в следующем примере пример адрес г для видеокамеры устанавливается как показано на представленном ниже рисунке 7
• Установка протокола связи для установки протокола связи используются переключатели 5 8 блока переключателей sw501 7
• Установка скорости передачи данных для установки скорости передачи данных используются переключатели 3 и 4 блока переключателей sw501 7
• 2 3 4 5 6 7 8 8
• 422а п8 485 с обеих сторон линии связи должна быть подключена 8
• Оконечная нагрузка sw1 ом вкл 8
• Оконечная нагрузка величина которой зависит от импеданса кабеля это необходимо для того чтобы свести к минимуму отражение сигнала 8
• Оконечная нагрузка установите переключатели 1 и 2 в положение оы вкл и оконечная нагрузка будет подключена 8
• Ом ом 8
• При использовании линии связи для передачи сигналов на большие еасстояния при подключении контроллера и линии связи с интерфейсом 8
• Установка оконечной нагрузки линии связи я8 422а п5 485 8
• Установки переключателей 8
• 13 1 14 9
• 15 1 16 10
• Видеокамеры 8сс 643 р 11
• Глава 2 установка 11
• Перед установкой видеокамеры 11
• Проверка комплекта поставки 11
• Кабель для видеосигнала 12
• Кабель питания 12
• Подготовка кабелей подключение кабелей 12
• Установка видеокамеры бсс 643 р 13
• Установка видеокамеры 14
• Глава 3 обзор меню настроек 15
• Структура меню настроек видеокамеры 16
• Camera id идентификатор видеокамеры 17
• Color bw цветное черно белое 17
• Color цветное изображение ик фильтр включен и на экране воспроизводится нормальное цветное изображение bw черно белое изображение икфильтр выключен и на экране воспроизводится черно белое изображение чувствительность видеокамеры в условиях плохой освещенности повышается до уровня чувствительности черно белой видеокамеры auto автоматическое переключение выполняется автоматическое переключение из режима цветного изображения в режим черно белого изображения и наоборот в зависимости от уровня внешней освещенности при низкой освещенности ик фильтр отключается и чувствительность видеокамеры увеличивается с помощью переключения в режим черно белого изображения но при нормальной освещенности ик фильтр включается и чувствительность видеокамеры уменьшается вследствие переключения видеокамеры в режим цветного изображения если вы выберете опцию auto и нажмете клавишу enter то появится экранное меню в котором вы можете установить или отменить вывод сигнала цветовой синхронизации установить пороговы 17
• V sync кадровая синхронизация 17
• В меню color bw выполняется включение или отключение инфракрасного ик фильтра в условиях плохой освещенности при выборе режима bw черно белое происходит отключение ик фильтра и чувствительность видеокамеры становится такой же высокой как у черно белой видеокамеры при нормальной освещенности будет устанавливаться режим нормального цветного изображения ик фильтр будет включаться и видеокамера будет иметь нормальную чувствительность цветной видеокамеры 17
• В меню v sync можно выбрать тип кадровой синхронизации в видеокамере scc 643 p имеется два режима кадровой синхронизации в режиме int внутренняя кадровая синхронизация осуществляется с помощью синхроимпульсов которые генерируются внутри scc 643 p а в режиме line сеть переменного тока частота кадров видеокамеры синхронизируется с частотой сети переменного тока 17
• Внимание если вы используете источник инфракрасного света при работе в режиме auto то автоматическое переключение из режима цветного изображения в режим черно белого изображения может не выполняться должным образом а также может не выполняться автофокусировка видеокамеры 17
• Выберите line и нажмите клавишу enter на экране появляется подменю line lock привязкак частоте сети в котором вы можете отрегулировать фазу синхроимпульса получаемого из напряжения сети переменного тока для выполнения этой регулировки выберите в подменю line lock пункт phase фаза 17
• Если в режиме auto для скорости затвора выбрана опция off или 1 100 1 10 000 с то ару будет работать в высокоскоростном режиме и вы не сможете изменять ее вручную на что указывает символ 17
• Меню camera id используется для назначения видеокамере scc 643 p идентификатора который отображается на экране подключенного к видеокамере монитора выберите в меню camera set для пункта camera id опцию on вкл и нажмите клавишу enter после этого появится экран подменю в котором вы можете назначить для видеокамеры scc 643 p идентификатор camera id идентификатор видеокамеры может включать в себя до 12 буквенно цифровых знаков с помощью подменю location мес тоположение вы можете расположить идентификатор видеокамеры в любом желаемом месте на экране монитора 17
• Меню camera set настроики видеокамеры 17
• Нажмите enter 17
• Означает что для этого пункта имеются подменю 17
• Exit выход 18
• Iris диафрагма 18
• Motion det детектор движения 18
• Zoom speed скорость трансфокации 18
• Меню video set настройки видео 18
• Alc автоматическая регулировка освещенности 19
• Blc компенсация встречной засветки подменю меню alc manu 19
• Manu ручная установка 19
• Shutter затвор 19
• Agc автоматическая регулировка усиления мотюы движение 20
• Normal 20
• White bal баланс белого 21
• 14 3 15 22
• Auto focus автофокусировка 22
• D zoom цифровое увеличение 22
• Exit выход 22
• Mf ручная фокусировка пользователь может вручную отрегулировать 22
• Mirror воспроизводится зеркальное изображение h detail регулировка четкости изображения по горизонтали v detail регулировка четкости изображения по вертикали 22
• Oneaf однократная автофокусировка в режиме однократной 22
• Special специальные 22
• Автофокусировки фокусировка выполняется только при остановке видеокамеры scc 643 p после перемещения scc 643 p когда видеокамера scc 643 p не перемещается это соответствует режиму ручной фокусировки mf функция oneaf не выполняется при выполнении трансфокации на минус уменьшении изображения объекта 22
• В меню auto focus вы можете выбрать один из следующих методов фокусировки af mf или oneaf af автофокусировка в режиме автофокусировки фокусировка 22
• В меню d zoom вы можете выбрать увеличение цифрового трансфокатора вы можете выбрать увеличение от off выкл до х10 когда выбрана установка цифрового увеличения х10 и установка оптического увеличения х22 то изображение увеличивается в 220 раз с помощью клавиш влево вправо выберите увеличение в меню d zoom 22
• В меню special вы можете выполнять следующие регулировки posi nega позитив негатив pip картинка вкартинке mirror зеркальное изображение четкость по горизонтали и четкость по вертикали posi nega выбор позитивного или негативного изображения pip если активирована функция цифрового увеличения то 22
• Выполняется автоматически с помощью постоянного контроля воспроизводимого на экране изображения при нажатии клавиш zoom фокусировка выполняется автоматически поэтому нет необходимости выполнять регулировку фокуса с помощью клавиши focus фокус 22
• Для выполнения автофокусировки в режиме mf oneaf нажмите одновременно клавиши near ближе и far дальше на контроллере ssc 1 ооо 22
• Если для пункта меню special вы выбираете опцию on вкл и нажимаете клавишу enter то на экране появляется подменю special в котором вы можете настроить специальные функции 22
• Изображение воспроизводится в окне которое занимает 1 16 часть экрана 22
• Нажмите enter 22
• С помощью клавиш влево вправо выберите в меню auto focus опцию af mf или oneaf 22
• Фокус с помощью выбора режима ручной фокусировки 22
• Функция pip не функционирует в режиме низкоскоростного затвора и в режиме частной зоны а функция зеркального изображения не работает в окне pip 22
• Функция зеркального изображения не выполняется если установлена 22
• Частная зона 22
• Чтобы выбрать желаемую функцию с помощью клавиш влево вправо выберите соответствующий пункт меню в меню pip выберите on вкл и нажмите клавишу enter с помощью клавиши влево вправо вверх вниз установите местоположение окна pip 22
• Это то же самое что функция exit в меню camera set 22
• Dwell time выдержка времени 23
• Exit выход 23
• Position set установка позиции 23
• Preset id идентификатор предус тановки 23
• Preset предустановка 23
• Video set настройки видео 23
• Auto mode автоматический режим 24
• Auto pan автоматическое панорамирование 24
• Direction направление 24
• Dwell time выдержка времени 24
• End set установкаконечной точки 24
• Endless непрерывное 24
• Pattern шаблон 24
• Speed скорость 24
• Start set установка начальной точки 24
• Alarm in входной сигнал тревоги 25
• Alarm out выходной сигнал тревоги 25
• Alarm pattern шаблон тревоги 25
• Alarm set настройка тревожной с 25
• Aux out control вспомогательное управление выводом сигнала 25
• Игнализации 25
• Установка alarm priority приоритет сигнала тревоги 25
• Auto flip автоматический переворот 26
• Home position исходное положение 26
• Home return возвращение в исходное положение 26
• Other set другие установки 26
• Privacy zone частная зона 26
• Установка времени до возвращения в исходное положение 26
• Scc 643 27
• Видеокамеры будьте особенно внимательны так как эта функция стирает все установленные вами значения 27
• Вход в режим 27
• Выберите пункт меню set level установка уровня для выполнения регулировки степени затемнения изображения степень затемнения изображения может устанавливаться от уровня 1 черное до уровня 8 белое этот уровень затемнения будет действовать для всех 8 зон для завершения настройки частной зоны выберите save и выйдите из меню 27
• Выполнена 27
• Для установки частной зоны выберите пункт меню set area ус tahobka зоны а затем нажмите клавишу enter в экранном меню в котором отображается set с помощью клавиш вверх вниз влево вправо установите размеры зоны 27
• Зоны 27
• Нажмите enter 27
• Нажмите enter настройка 27
• Нажмите вниз 27
• Настройки 27
• При выполнении операции восстановления исходного состояния 27
• Сам reset восстановление исходного состояния видеокамеры 27
• Соответствующую область от наблюдения 27
• Технические характеристики видеокамеры 27
• Функция сам reset сбрасывает все выполненные ранее установки и восстанавливает заводские установки используемые по умолчанию когда вы выбираете пункт меню сам reset на экране появляется вопрос camera reset восстановить исходное с остояние видеокамеры выберите cancel отмена для возвращения в меню настройки или ок для восстановления заводских установок используемых по умолчанию 27
• Частная зона должна быть достаточно большой что закрыть 27
• 26 3 27 28
• Electronics со ltd 28
• Scc 643p 28
• Авторское право на данное руководство принадлежит компании samsung 28
• В руководство будут вноситься изменения в соответствии с вносимыми в 28
• Внимание 28
• Данное руководство не может размножаться электронными 28
• Изделие усовершенствованиями 28
• Механическими аудио и другими методами без разрешения компании samsung electronics 28
• Технические характеристики видеокамеры 28
