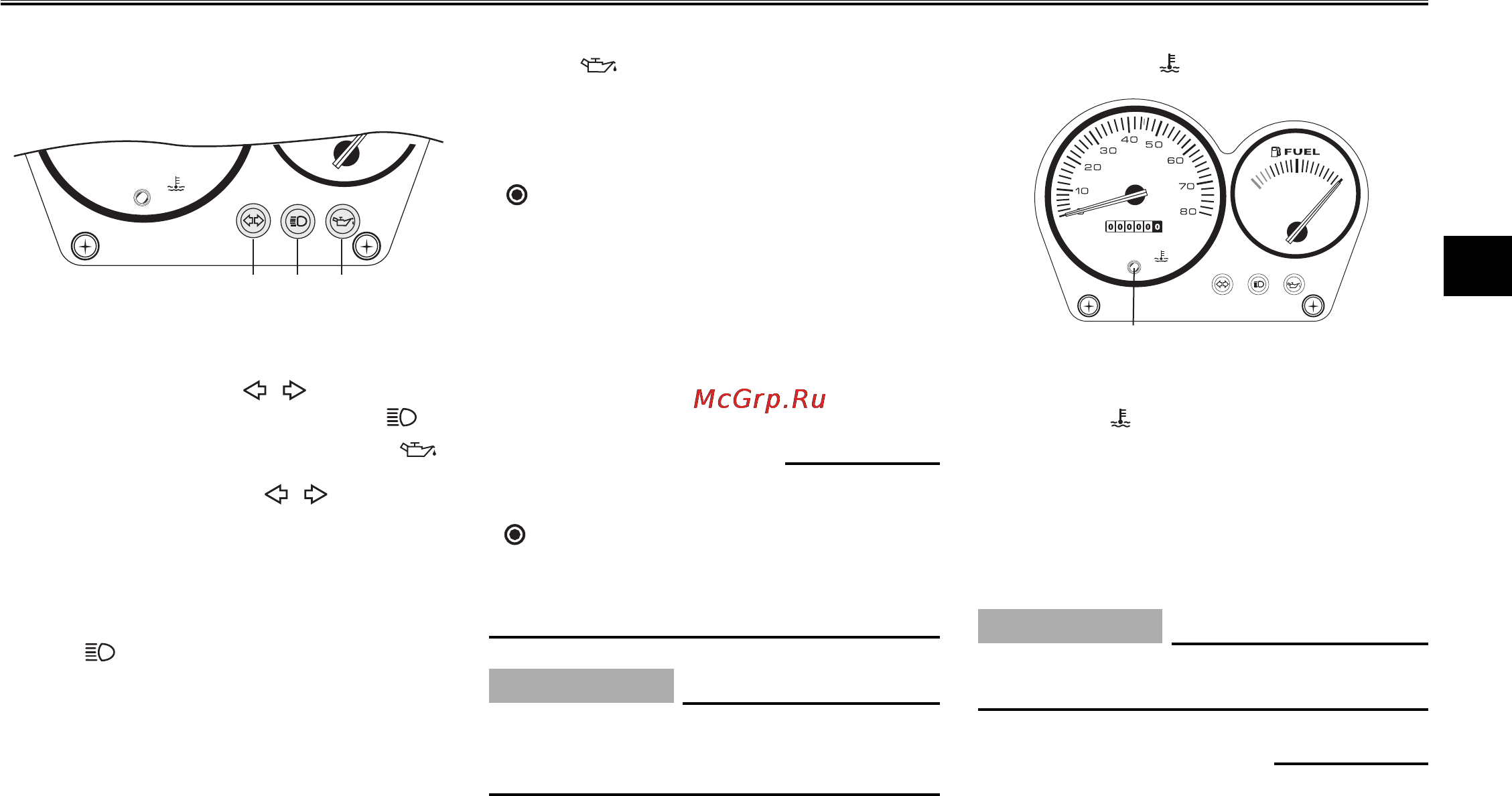

3-2
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
Индикаторы и сигнализаторы
TEMP
12
3
TEMP
Km / h
E
1/2
F
1
1. Индикатор поворотов “ ”
2. Индикатор включения дальнего света “
”
3. Сигнализатор уровня моторного масла “
”
Индикатор поворотов “ ”
Данный индикатор мигает при повороте
переключателя сигналов поворота влево
или вправо.
Индикатор включения дальнего
света “
”
Данный индикатор высвечивается при
включении дальнего света фары.
Сигнализатор уровня моторного
масла “
”
Данный сигнализатор высвечивается при
низком уровне моторного масла в масля-
ном бачке двухтактного двигателя или если
замок зажигания повернут в положение
“
”. Если данный сигнализатор включил-
ся при работе двигателя, немедленно оста-
новите двигатель и долейте в масляный бак
2-тактное масло Yamalube 2 или эквива-
лентное ему, соответствующее категории
“FC” по классификации JASO или “EG-C”
или “EG-D” по классификации ISO. После
заправки масляного бачка 2-тактного дви-
гателя сигнализатор должен выключиться.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Если аварийный сигнализатор не загора-
ется после поворота ключа в положение
“
” или не гаснет после долива 2-тактного
масла в масляный бак, обратитесь к дилеру
компании YAMAHA для проверки электриче-
ской цепи.
ПРИМЕЧАНИЕ
Не допускайте эксплуатацию двигателя
с недостаточным уровнем моторного
масла.
Сигнализатор температуры охлаждаю-
щей жидкости “
”
1. Сигнализатор температуры охлаждающей
жидкости “
”
При превышении допустимого уровня рабо-
чей температуры включается сигнализатор
температуры охлаждающей жидкости. Если
подобное случится, немедленно останови-
те двигатель и дайте ему остыть.
ПРИМЕЧАНИЕ
Не эксплуатируйте двигатель в случае
перегрева.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Вентилятор системы охлаждения (на •
моделях оснащенных вентиляторами)
включается и выключается автомати-
чески в зависимости от температуры
охлаждающей жидкости в радиаторе.
