3-10
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
1
1
2

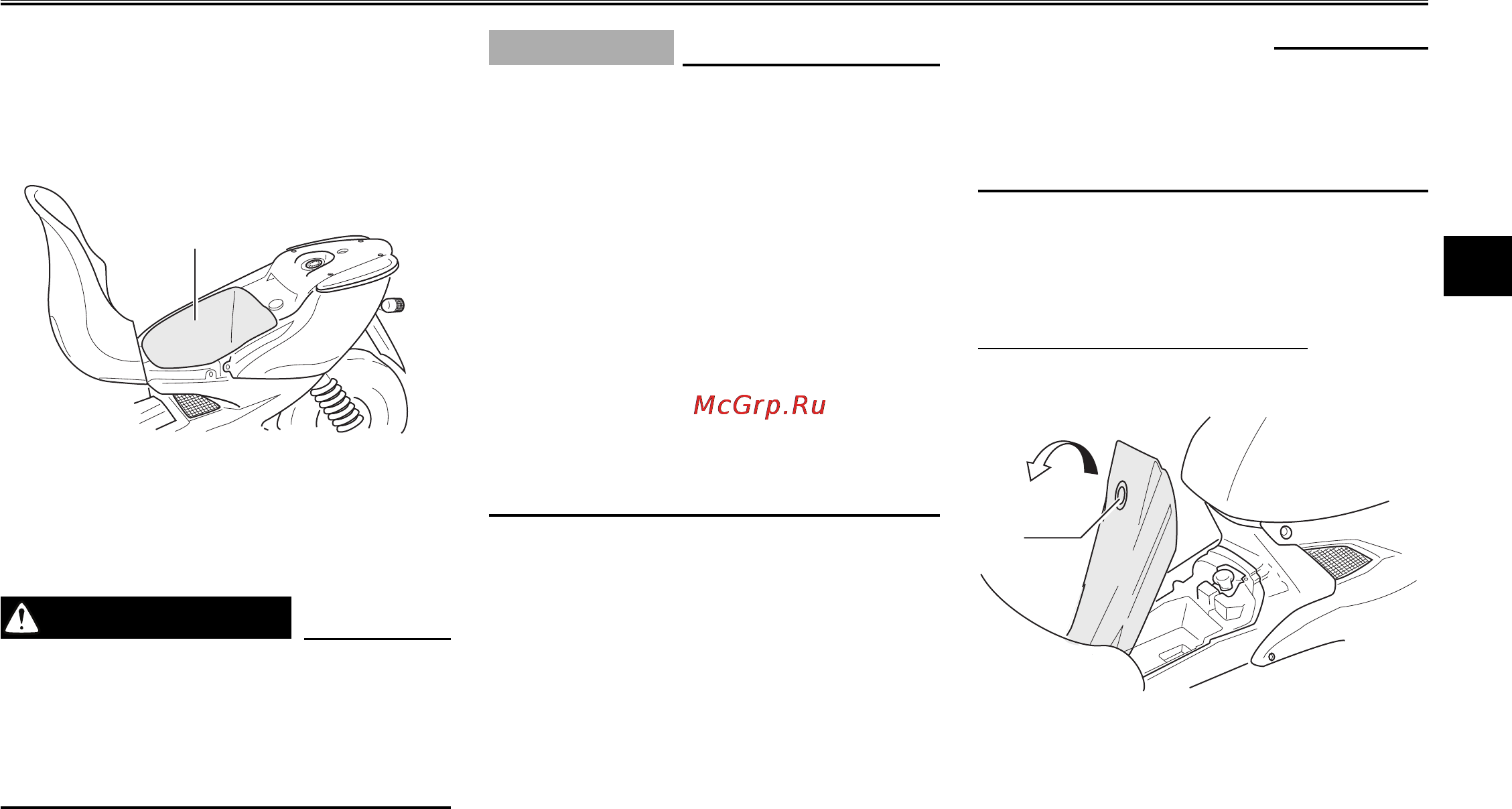

Отделения для хранения вещей
Этот мопед оборудован двумя багажными
отделениями.
Багажное отделение А
1. Багажное отделение А
Багажное отделение А находится под сиде-
ньем водителя. (См. стр. 3-9.)
ПРЕДОСТЕРЕЖЕНИЕ
Не превышайте значение макси-•
мально допустимой загрузки багаж-
ного отделения, составляющее 3 кг.
Не превышайте значение макси-
•
мально допустимой загрузки мопе-
да, составляющее 180 кг.
ПРИМЕЧАНИЕ
При хранении вещей в багажных отсе-
ках необходимо помнить следующее:
Поскольку багажный отсек под воз-
•
действием солнечных лучей подвер-
жен нагреву, не храните в нем легко-
воспламеняющиеся вещества.
Во избежание концентрации влаж-
•
ности в отсеке, упаковывайте влаж-
ные предметы в пластиковые паке-
ты, перед тем как укладывать их в
багажный отсек.
Поскольку при мытье мопеда вели-
•
ка вероятность проникновения воды
в отсек, упаковывайте вещи, храни-
мые в нем, в пластиковые пакеты.
Не храните ценные или хрупкие
•
вещи в багажном отсеке.
В багажном отсеке шлем располагается
верхней частью вниз и лицевой частью по
ходу движения.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Некоторые шлемы не помещаются в •
отсек по причине неподходящей фор-
мы или размера.
Если сиденье поднято, не оставляйте
•
мопед без присмотра.
Багажный отсек В
Багажный отсек В расположен перед сиде-
ньем водителя.
Для открытия багажного отсека
1. Вставьте ключ зажигания в замок сиде-
нья и поверните его по часовой стрелке.
1. Замок багажного отсека
2. Открыть
2. Поднимите крышку багажного отсека.
