3-4
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
E
1/2
F
1

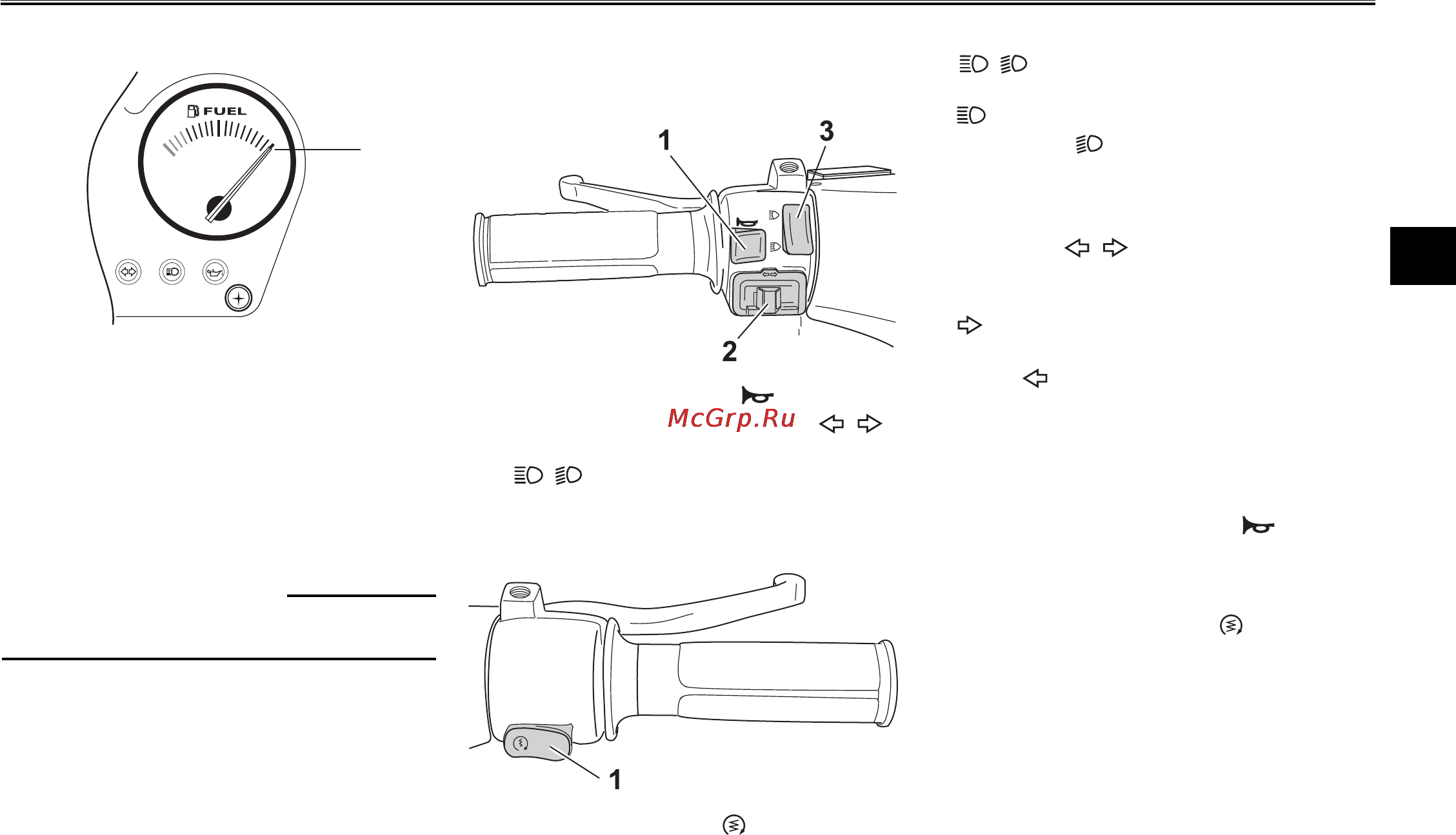

Указатель уровня топлива
1. Указатель уровня топлива
Указатель уровня топлива индицирует коли-
чество топлива в топливном баке. По мере
расхода топлива стрелка перемещается к
символу “E” (пустой) Когда стрелка указате-
ля дойдет до отметки “E”, пополните запас
топлива как можно скорее.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Не допускайте полного опустошения
топливного бака.
Переключатели рукояток
Левая рукоятка
1. Кнопка звукового сигнала “ ”
2. Выключатель указателей поворота “
/
”
3. Переключатель дальний/ближний свет
“
/
”
Правая рукоятка
1. Кнопка пуска двигателя “ ”
Переключатель дальний/ближний свет
“
/
”
Установите переключатель в положение
“
”для включения дальнего света и в
положение “
” для включения ближнего
света.
Выключатель указателей
поворота “
/
”
Для подачи сигнала при повороте направо
переведите этот выключатель в положение
“
/
”. Для подачи сигнала при повороте на-
лево переведите этот переключатель в поло-
жение “
”. При отпускании переключателя
он возвращается в центральное положение.
Для прекращения подачи сигналов поворо-
та нажмите на переключатель после его воз-
врата в центральное положение.
Кнопка звукового сигнала “
”
Нажимайте кнопку для подачи звукового
сигнала.
Кнопка пуска двигателя “
”
Нажмите на кнопку запуска, удерживая
скутер передним или задним тормозом.
Прежде чем запускать двигатель, прочтите
инструкции по запуску на стр. 5-1.
